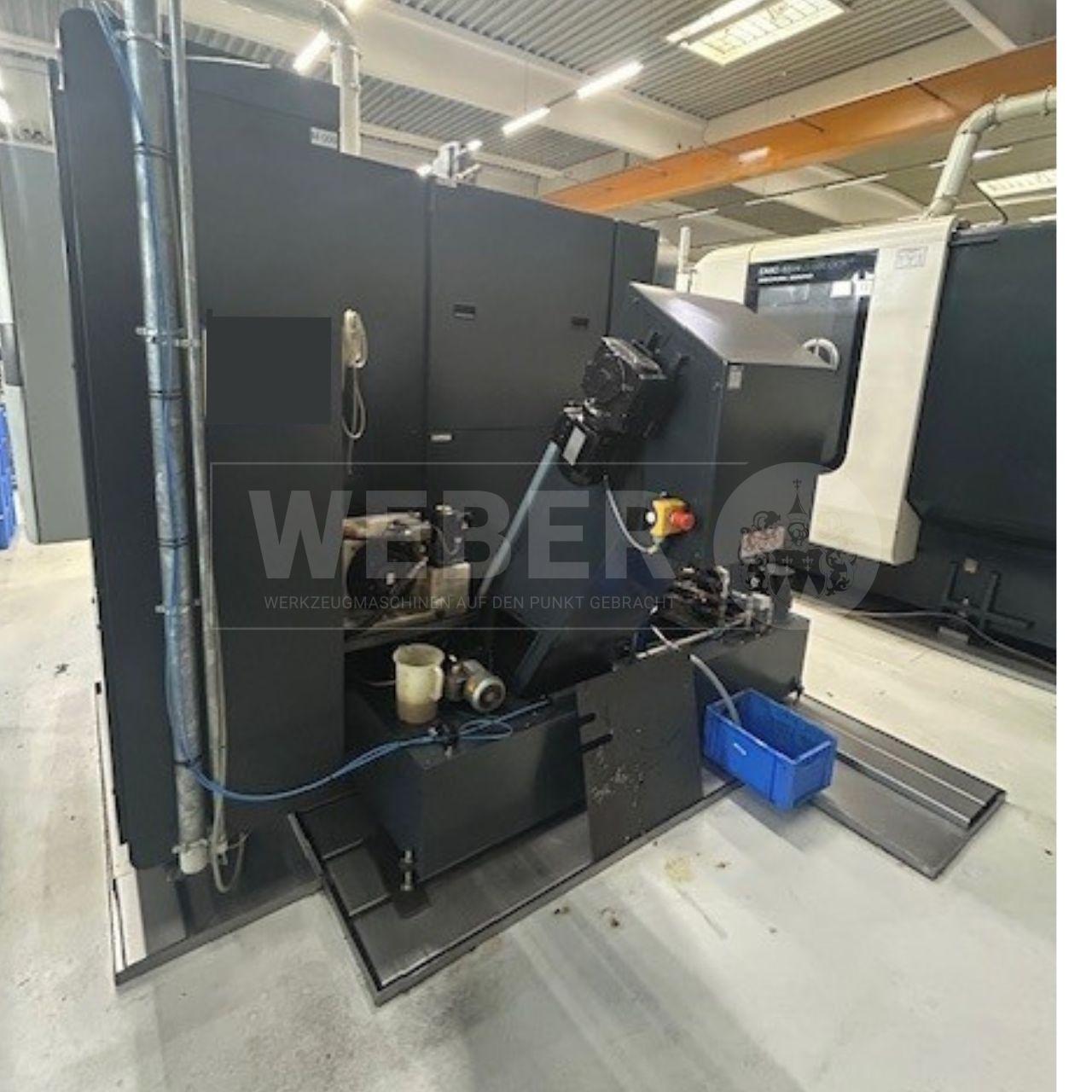

Produktinformationen "Deckel Maho NHX 4000 Horizontales Bearbeitungszentrum "
Horizontales Bearbeitungszentrum Deckel Maho
Typ / Modell DMG NHX 4000
Zustand Gebraucht
Baujahr 2012

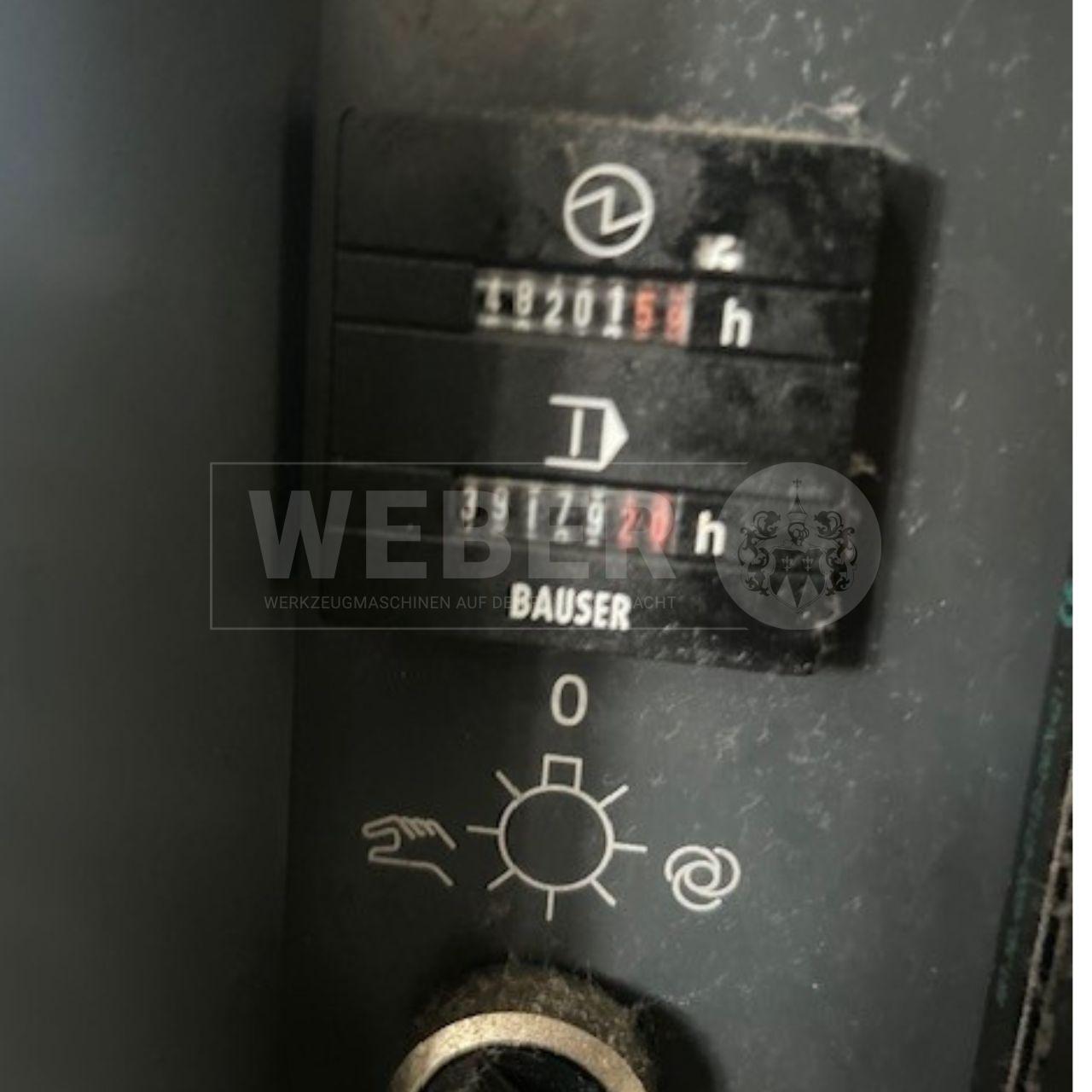

Programmlaufzeit ca. 48.200 h
Spindelstunden ca. 39.200 h
| Technische Daten | |
| Verfahrwege X / Y / Z Achse | 560 mm / 560 mm / 660 mm |
| Eilgang (X/Y/Z) | 60 m/min. |
| Arbeitstisch & Paletten | 2-fach Palettenwechsler Standart (APC) |
| Palettengröße | 400 x 400 mm |
| Max. Werkstückgewicht | 400 kg |
| Max. Werkstück-Abmessungen (Ø x H) | Ø 630 x 900 mm |
| Palettenwechselzeit | ca. 8,0 Sekunden |
| B-Achse (Rundtisch) | 360° (Teilung 0,001°, Direct Drive) |
| Hauptspindel | |
| Max. Drehzahl | 12.000 1/min |
| Antriebsleistung | ca. 11 kW |
| Max. Drehmoment | ca. 110 Nm |
| Werkzeugaufnahme | SK 40 Werkzeugwechsler STC |
| Werkzeugwechlser (ATC) | |
| Magazinplätze | 60 Magazinplätze |
| Max. Werkzeugdurchmesser | 70 mm (bei freien Nachbarplätzen bis 170 mm) |
| Max. Werkzeuglänge | 450 mm |
| Max. Werkzeuggewicht | 12 kg |
| Elektrische Daten | |
| Netzanschluss | 400 V 3/N, PE 50 Hz |
| Leistungsaufnahme | 33 kVa |
| In max. | 48 A |
| max. Vorsicherung | 80 A |
| DC-Steuerspannung | 24 VDC |
| AC-Versorgungsspannung | 230 VAC |
| Ausstattung 1 | Smartline Line 36kW |
| Ausstattung 2 | NX15 |
| Maße & Gewicht | |
| Maschinengewicht | ca. 8.000 kg |
| Aufstellfläche / Abmessungen (B/T/H) | ca. 2.680 x 2.540 mm |
| Steuerung (Standard BJ 2012) | Siemens 840D SL |
Ausstattung
Takttisch
WZM Rad 60 Werkzeuge SK40
Direktes Messystem
Werkzeugbruchkontrolle MSC
Kühlmittelanlage IKZ 35 bar
Späneförderer
Signalleuchte
Anfrageartikel: Transportkosten im individuellen Angebot
