Fräsen
Technische Daten: | |
Werkzeugaufnahme | SK 40 |
Verfahrwege X/Y/Z | 620 / 420 / 400 mm |
Drehzahlbereich | 40 - 2200 min-1 |
Tischgröße | 800 x 380 mm |
Motorleistung | 4 kW |
Abmessungen (BxTxH), ca. | 1780 x 1600 x 2130 mm |
Technische Daten: | |
Aufspannfläche | 1100 x 250 mm |
Anzahl der T-Nuten | 3 |
Verfahrwege: | |
Längsbewegung, autom. | 680 mm |
Längsbewegung, manuell | 700 mm |
Querbewegung, autom. | 260 mm |
Querbewegung, manuell | 280 mm |
Vertikalbewegung, autom. | 390 mm |
Vertikalbewegung, manuell | 400 mm |
Verschiebung des Oberarms, manuell | 540 mm |
Vertikalfräskopf: | |
Drehzahlbereich | (18) 38 - 1800 1/min |
Werkzeugaufnahme | SK 40 |
Abstand Spindelnase/Tisch | 150 - 480 mm |
Abstand Spindelmitte/Ständer | 220 - 760 mm |
Horizontalspindel: | |
Drehzahlbereich | (18) 32 - 1600 1/min |
Werkzeugaufnahme | SK 40 |
Abstand Spindelmitte/Tisch | 60 - 400 mm |
Autom. Vorschübe u. Eilgang: | |
Anzahl der Vorschübe | 18 |
Vorschubbereich, längs u. quer | 15 - 1200 mm/min |
Vorschubbereich, vertikal | 5 - 400 mm/min |
Eilgang, längs u. quer | 2450 mm/min |
Eilgang, vertikal | 810 mm/min |
Antrieb: | |
Vertikal-Spindelmotor | 2,2 kW |
Horizontal-Spindelmotor | 4 kW |
Vorschubmotor, längs | 1,1 kW |
Gewicht, ca. | 2200 kg |
Abmessungen (BxTxH), ca. | 1700 x 2000 x 1800 mm |
- 1-Achs-Digitalanzeige (Y-Achse)
- Eilgang
- Not-Aus-Schlagtaster
- Neu installierter Schaltschrank
Technische Daten: | |
Bohrleistung Stahl | 24 mm |
Dauerbohrleistung Stahl | 20 mm |
Bohr-Fräskopf vertikal | +/- 45° |
Fräskopf horizontal | +/- 90° |
Tischgröße | 1370 x 254 mm |
Verfahrwege | |
X / Y / Z - Achse manuell | 820 / 410 / 400 mm |
X / Y / Z - Achse automatisch | 740 / 330 / 320 mm |
Abstand Vertikalspindel - Frästisch max. | 405 mm |
Spindelaufnahme | SK 40 |
Ausladung | 420 mm |
Drehzahlbereich, stufenlos | (2) 60 - 4200 min-1 |
Pinolendurchmesser | 86 mm |
Pinolenhub | 127 mm |
Pinolenvorschub | 0,04 / 0,08 / 0,15 mm/U |
Fräskopf Y - Achse | 470 mm |
Anschluss | 400 V |
Gesamtleistung | 3 kW |
Gewicht, ca. | 1260 kg |
Abmessungen (BxTxH), ca. | 1820 x 1850 x 2230 mm |
- 3-Achs-Digitalanzeige
- Stufenlose Geschwindigkeitsregelung
- Kühlmitteleinrichtung
- Rechts- / Linkslauf
- Motorischer Vorschub in der X-, Y- und Z- Achse
- Bohr-Fräskopf neigbar vertikal +/- 45 Grad
- Schwenkbereich horizontal +/- 90 Grad
- Bohrtiefenanschlag und -skala
- Kreuztisch mit T-Nuten und Kühlmittelrinne
- Zentralschmierung
- Schraubstock mit Drehteller und Kraftverstärker, BB 155 mm
- Bohrfutter
- Diverse Fräser
- Spannzangenfutter-Set
- Messerkopf SK40 ø 33 mm
- Adapter SK40 MK 3
- Adapter SK40 MK 4
- Fühlhebelmessgerät von Käfer
Technische Daten: | |
Verfahrwege X/Y/Z | 400 x 400 x 375 mm |
Max. Aufspannfläche | 350 x 800 mm |
Drehzahlbereich | (12) 50 - 2240 min-1 |
Vorschub, stufenlos | 1 - 630 mm/min |
Eilgang, max. | 1,4 m/min |
Gesamt-Anschlusswert | 4,7 kW |
Abmessungen (LxBxH), ca. | 1300 x 1215 x 1700 mm |
Gewicht mit Palette, ca. | 1700 kg |
- Digitalanzeige
- Starrer Winkeltisch
- Kühlmitteleinrichtung
- Teilapparat
- Ausdrehkopf
- Maschinenlampe
Technische Daten: | |
Verstellung des Kreuzsupports | |
in der horizont. Längsachse (X-Achse) | 700 mm |
in der Vertikalachse (Y-Achse) | 450 mm |
Verstellung des Spindelstocks | |
in der horizont. Querachse (Z-Achse) | 500 mm |
Werkzeugaufnahme | SK 40 |
Pinolenhub | 100 mm |
Drehzahlen | 20 - 3150 min-1 |
Vorschübe in den Achsen X,Y,Z | 1 - 3000 mm/min |
Vorschubkraft in den Achsen X,Z | 8000 N |
Vorschubkraft in der Achse Y | 24000 N |
Eilgang in den Achsen X,Y | 6 m/min |
Eilgang in der Achse Z | 11,4 m/min |
Anschluss | 400 V |
Motorleistung | 40 kVA |
Raumbedarf (LxBxH), ca. | 3250 x 3600 x 2200 mm |
Technische Daten: | |
längs X-Achse | 500 mm |
senkrecht Y-Achse | 350 mm |
quer Z-Achse | 380 mm |
Drehzahlbereich | 63 - 4000 min-1 |
Schaltstufen | 2 |
Werkzeugaufnahme | SK 40 |
Pinolenhub vertikal | 50 mm |
Motorleistung | 5 kVA |
Vorschub in X-, Y-,Z- Achse | 7 - 700 mm/min |
Gewicht, ca. | 1350 kg |
- Digitalanzeige, Heidenhain
- Starrer Tisch
- Große Spänewanne
- Zentralschmierung
- Maschinenlampe
- Kühlmitteleinrichtung
- Not-Aus-Schlagtaster
Technische Daten: | |
Werkzeugaufnahme | SK 40 |
Verfahrwege X/Y/Z | 500 / 350 / 380 mm |
Drehzahlbereich | 63 - 3700 min-1 |
Spindelhub | 50 mm |
Vorschübe X/Y/Z | 0 - 1000 mm/min |
Tischgröße | 800 x 360 mm |
Motorleistung | 8 kVA |
Abmessungen (BxTxH), ca. | 1370 x 1900 x 1860 mm |
- 3-Achs-Digitalanzeige Heidenhain
- Spindelschutz
- Spänewanne
- Zentralschmierung
- Kühlmitteleinrichtung
- Not-Aus-Schlagtaster

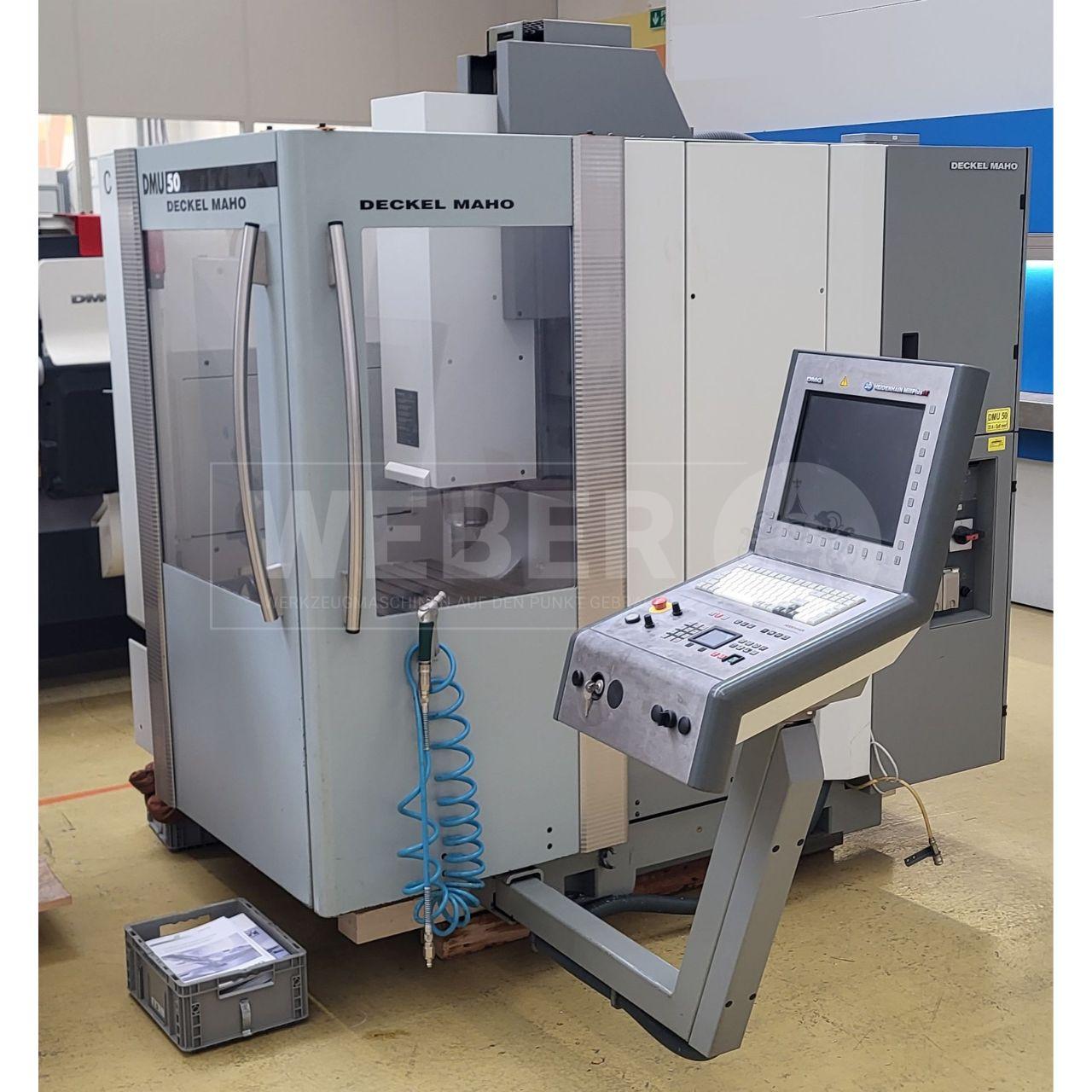

Technische Daten: | |
Werkzeugaufnahme | SK 40 |
Verfahrwege (X/Y/Z) | 500 / 350 / 380 mm |
Drehzahlbereich | 63 - 3700 min-1 |
Vorschübe (X/Y/Z) | 0 - 1000 mm/min |
Motorleistung | 8 kVA |
Abmessungen (BxTxH), ca. | 1400 x 2000 x 1850 mm |
- 3-Achs-Digitalanzeige Heidenhain
- Spindelschutz
- Hydr. Spanneinrichtung
- Spänewanne mit Einhausung
- Zentralschmierung
- Not-Aus-Schlagtaster

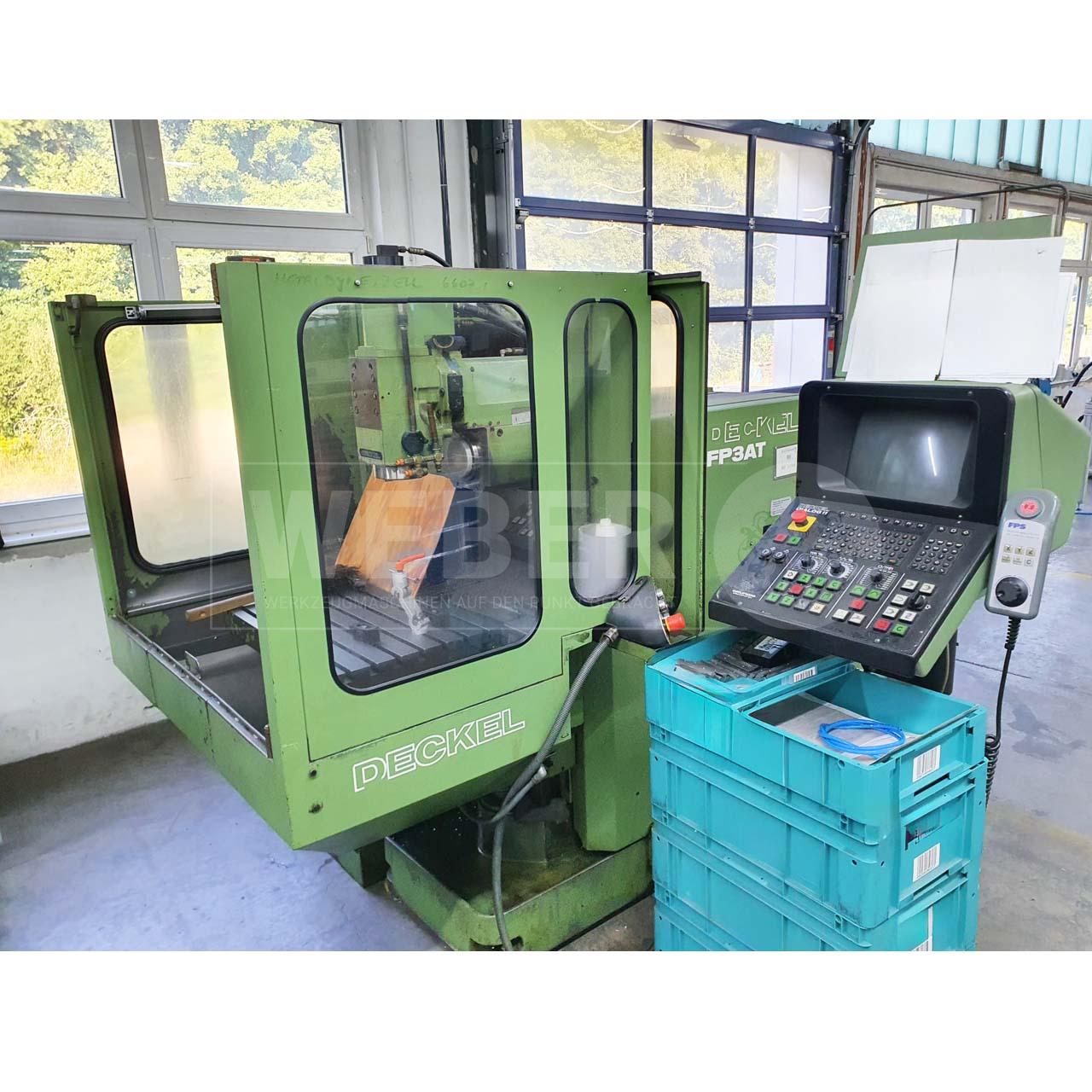

Technische Daten: | |
Arbeitsbereich | |
X Achse | 500 mm |
Y Achse | 400 mm |
Z Achse | 300 mm |
Arbeitsspindel | |
Werkzeugaufnahme | ISO 40 |
Autom. Vorschübe | 0,2 - 0,6 - 0,12 mm/min |
Spindeldrehzahlen | 20 - 4000 min-1, direkt programmierbar |
Vorschubantrieb | Einzelantrieb in X / Y / Z |
Vorschubbereich | X / Y / Z = 1 - 3000 mm/min |
Starrer Tisch | 700 x 350 mm, 5 T-Nuten |
Starrer Tisch | max. 250 kg belastbar |
Anschluss | 400 V |
Gewicht, ca. | 1900 kg |
Maschinenmaße, ca. | 2400 x 1850 x 1850 mm |
Platzbedarf | 3200 x 4100 mm, Höhe 1920 mm |
Ausstattung:
- CNC-Steuerung
- Starrer Tisch
- Fräskopf schwenkbar +/- 90°
- Hydr. Spanneinrichtung
- Kühlmitteleinrichtung
- Not-Aus-Schlagtaster
Technische Daten: | |
Werkzeugaufnahme | SK40 |
Verfahrwege X/Y/Z | 310 / 170 / 340 mm |
Drehzahlenbereich: Horizontal Vertikal | ( 16 ) 40 - 2000 min-1 ( 16 ) 50 - 2500 min-1 |
Spindelhub | 60 mm |
Vorschübe | 9 - 450 mm/min |
Tischgröße | 600 x 210 mm |
Ausladung | 133 - 320 mm |
Motorleistung | 1,6 / 2,9 kW |
Anschluss | 400 V, 16 A |
Gewicht ca. | 860 kg |
Abmessungen ca. | 1150 x 1150 x 1680 mm |
Kopf schwenkbar | 90° / 90° |
- 3-Achs-Digitalanzeige, Marke: Elesta
- Kühlmittelfuß mit Pumpe
- Maschinenlampe
- Not-Aus-Schlagtaster
- Bohrpinole
- Modernisierung 2017
- Betriebsanleitung
- Elektr. Dokumentation
Technische Daten: | |
Größte Bohrung der Spannzange | 17,5 mm |
Innenkegel der Kegelhülsen | MK1 - MK2 oder GA |
Größter zu schleifender Radius | 10 mm |
Größte seitl. Verschiebung der Fräseraufnahme | 10 mm |
Grobverstellung des Teilkopfträgers auf Rohrführung | 100 mm |
Größte Längsverschiebung der Fräseraufnahme | 40 mm |
Größter einstellbarer Hinterschleifwinkel | ca. 45° |
Größte Feineinstellung des Teilkopfträgers parallel zur Schleifspindel | 15 mm |
Rastenanzahl der Teilscheibe | 12 |
Leistung des Antriebsmotors | 0,25 kW |
Drehzahl des Antriebsmotors | 2800 minn-1 |
Drehzahl der Schleifspindel | 4500 min-1 |
Abmessungen B x T x H, ca. | 430 x 470 x 490 mm |
- Maschinenlampe
- Bedienungsanleitung
Technische Daten: | |
Werkzeugaufnahme | SK 40 |
Verfahrwege X/Y/Z | 700 / 500 / 500 mm |
Drehzahlbereich | 63 - 3150 min-1 |
Spindelhub | 100 mm |
Vorschübe | 8 - 800mm/U |
Tischgröße | 900 x 500 mm |
Motorleistung | 5,5 kW |
Anschluss | 400 V |
Gewicht, ca. | 2550 kg |
Abmessungen (BxTxH), ca. | 1770 x 1880 x 2158 mm |
- 3-Achs-Digitalanzeige
- Maschinenlampe
- Not-Aus-Schlagtaster
Zustand: Gut, werkstattgeprüft, gebraucht

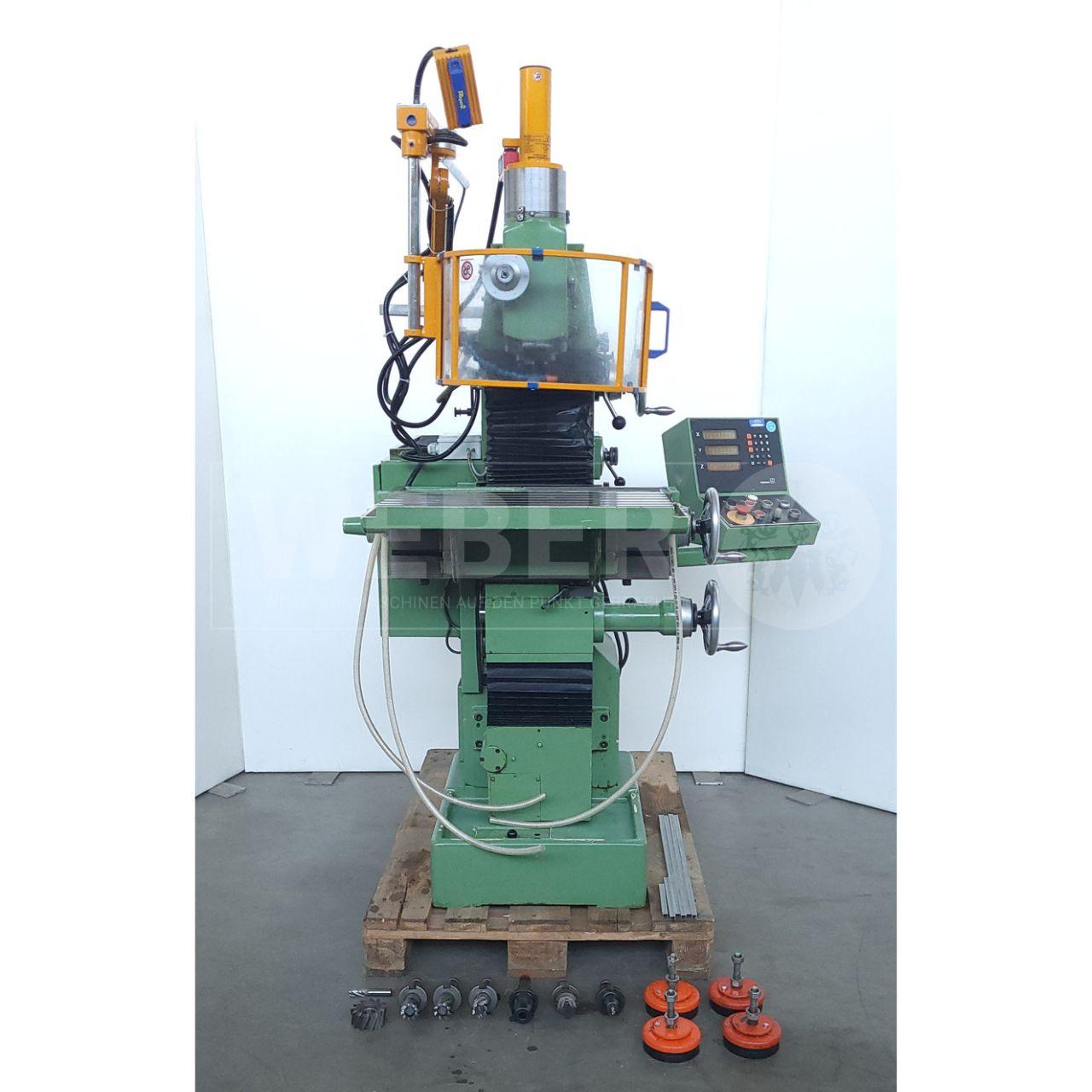

Technische Daten: | |
Spindel | ISO 30 |
Verfahrwege (X/Y/Z) | 300 / 200 / 350 mm |
Drehzahlen | (8) 80 - 2200 U/Min |
Spindelhub | 45 mm |
Vorschub | 20 - 200 mm/min (nur x-Achse) |
Tischgröße | 600 x 200 |
Ausladung | 110 mm |
Kopf schwenkbar | +/- 90° |
Motorleistung | 1,1 / 1,4 kW |
Anschluss | 380 V / 16 A |
Abmessungen, ca. | 1280 x 1120 x 1750 mm |
Gewicht ca. | 450 kg |
- Steuerplatine generalüberholt in 2021 (Aserti GmbH, München)
- Schwenkbarer Fräskopf +/- 90°
- Bohrpinole
- Stufenloser Tischvorschub in X-Achse
- 3-Achs-Digitalanzeige
- Kühlmittelfuß mit Pumpe
- Not-Aus-Schlagtaster
- Maschinenlicht
- Neuwertiger Hydraulischer Weitspannschraubstock RB 113 mit Kraftverstärkung und Drehteller, Röhm
- 4 Werkzeugaufnahmen inkl. Fräswerkzeugen

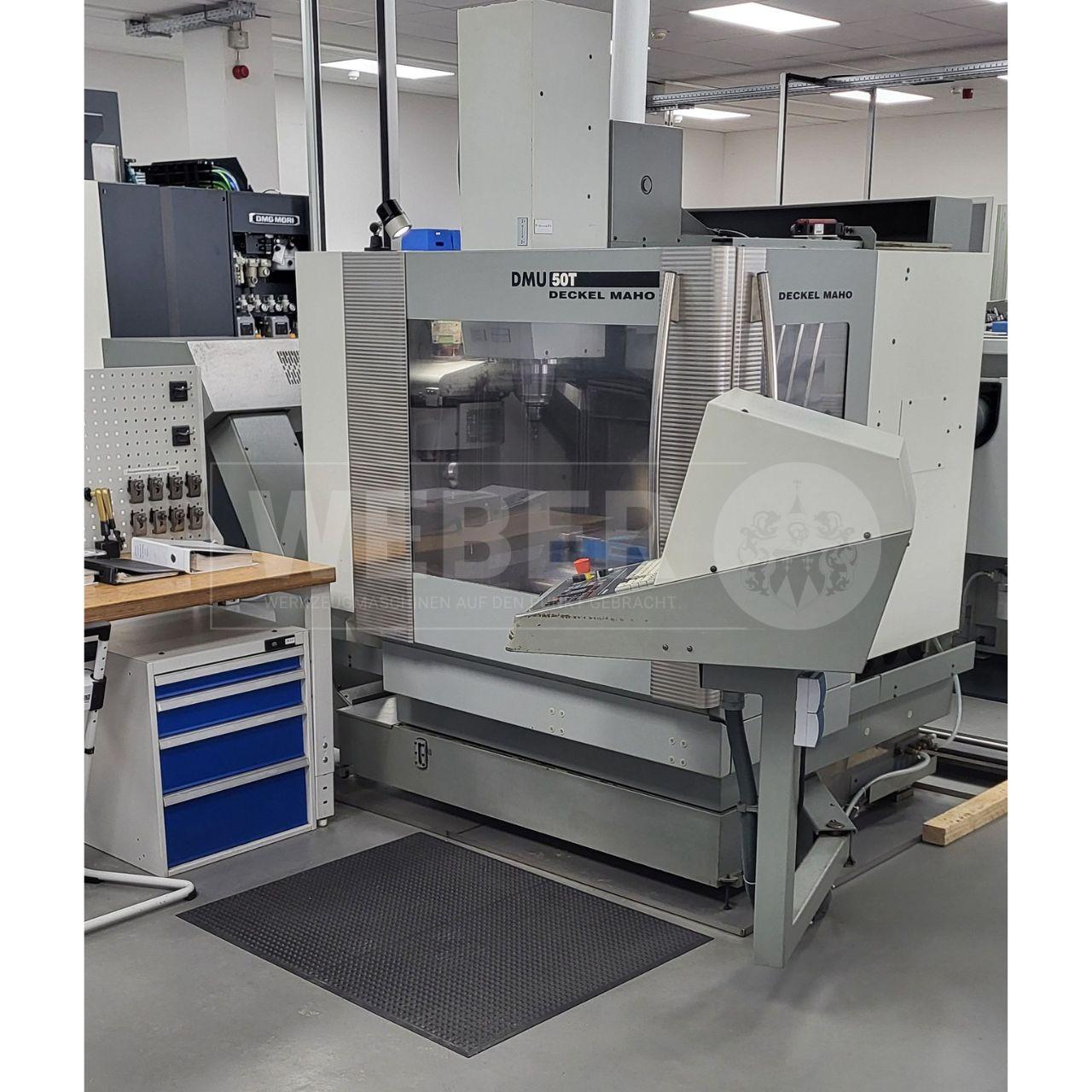

Technische Daten: | |
Werkzeugaufnahme | SK 40 |
Verfahrwege X/Y/Z | 500 / 400 / 400 mm |
Drehzahlbereich, stufenlos | 20 - 4500 min-1 |
Vorschübe | 0- 5000 mm/min |
Aufspannfläche | 700 x 500 mm |
Motorleistung | 17 kVA |
Anschluss | 400 V, 32 A |
Tisch drehbar | 360° |
Gewicht, ca. | 3000 kg |
Abmessungen (BxTxH), ca. | 2630 x 1700 x 2150 mm |
- Steuerung: TNC 124 Heidenhain
- Stufenlose Drehzahlregelung
- Mechanische Tischplattenklemmung
- Eilgang
- Spritzpistole zur Spänespülung
- 3 elektronische Handräder (X,Y,Z)
- 7 Anzugsbolzen
- Not-Aus-Schlagtaster
- Eletr. Winkelanzeige für Schwenkrundtisch, Winkelvermessung in B-u. C-Achse
- Kühlmitteleinrichtung inkl. Pumpe
- CE

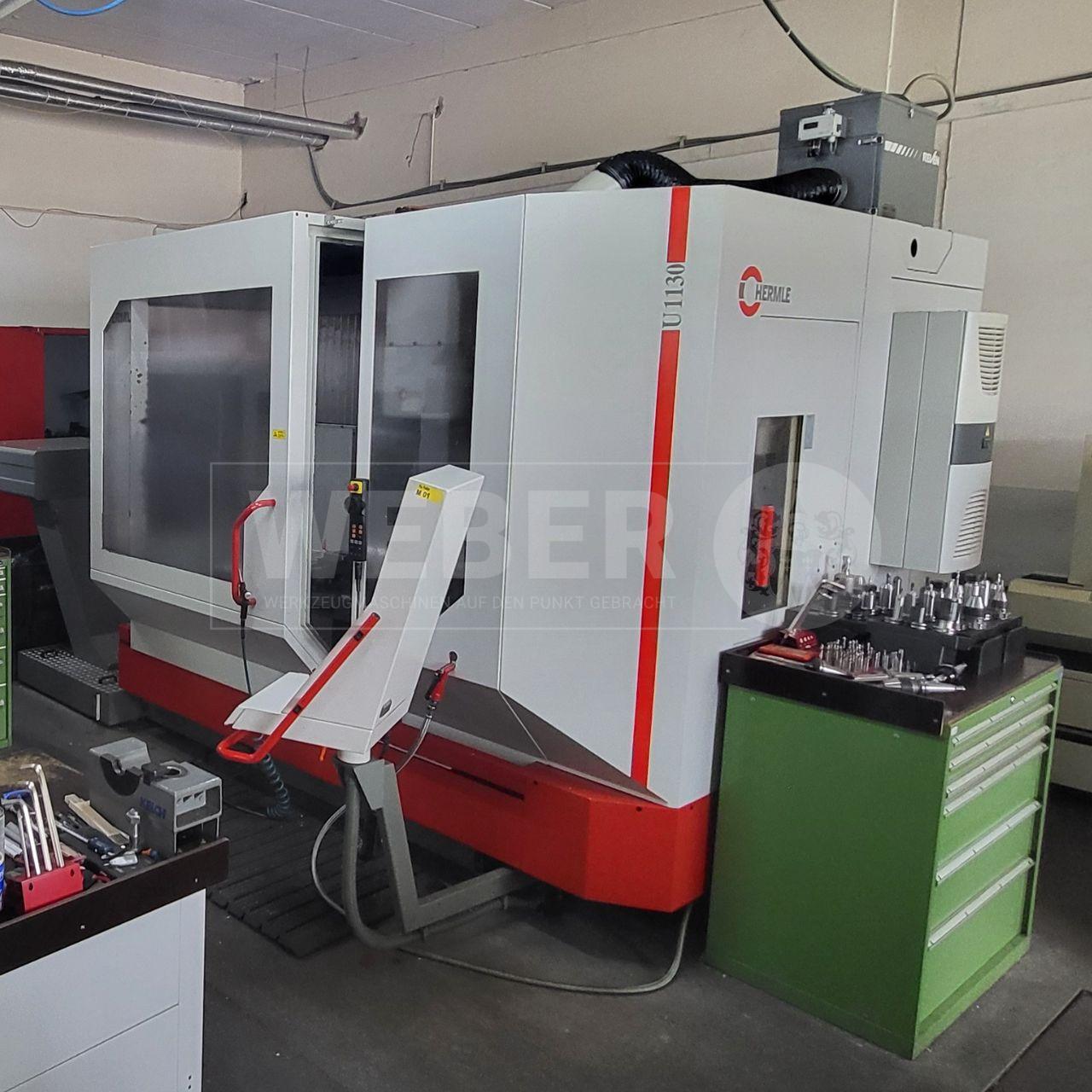

X-Weg | 700 mm |
Y-Weg | 800 mm |
Z-Weg | 800 mm |
Werkzeugaufnahme | HSK-A 63 |
Drehzahl | 18000 min-1 |
Werkzeugregalmagazin Omron | 240 Plätze |
Spülpistole | 1bar/40l/min |
- Steuerung Siemens 840D PL
- Späneförderer-Paletten-Rundspeicher RS4
- 6 Paletten 500 x 500 mm
- Mechanische Werkzeugbruchkontrolle
- Kühlmitteltemperierung
- Kühleinrichtung mit Blasluft durch Spindelmitte
- Verbundglas-Sicherheitsscheibe
- Dokumentation Deutsch
- Infrarot Messtaster
- Kühlmittelanlage mit Papierbandfilter 900l
- Dokumentation über Lieferumfang liegt vor
