BOHR-FRÄSMASCHINEN

Eine Bohr-Fräsmaschine eignet sich bestens für ein gemischtes Anforderungsprofil aus Bohren und kleineren Fräsarbeiten wie z. B. Passfedernuten, Stufen und Fasen. Besonders für Schlossereien, Instandhaltungsabteilungen, räumlich eingeschränkte Werkstätten, sowie Schulen, ist eine Mehrzweck-Lösung eine ausgezeichnete Alternative zum Kauf einer Bohrmaschine und einer zusätzlichen Fräsmaschine.

Filter

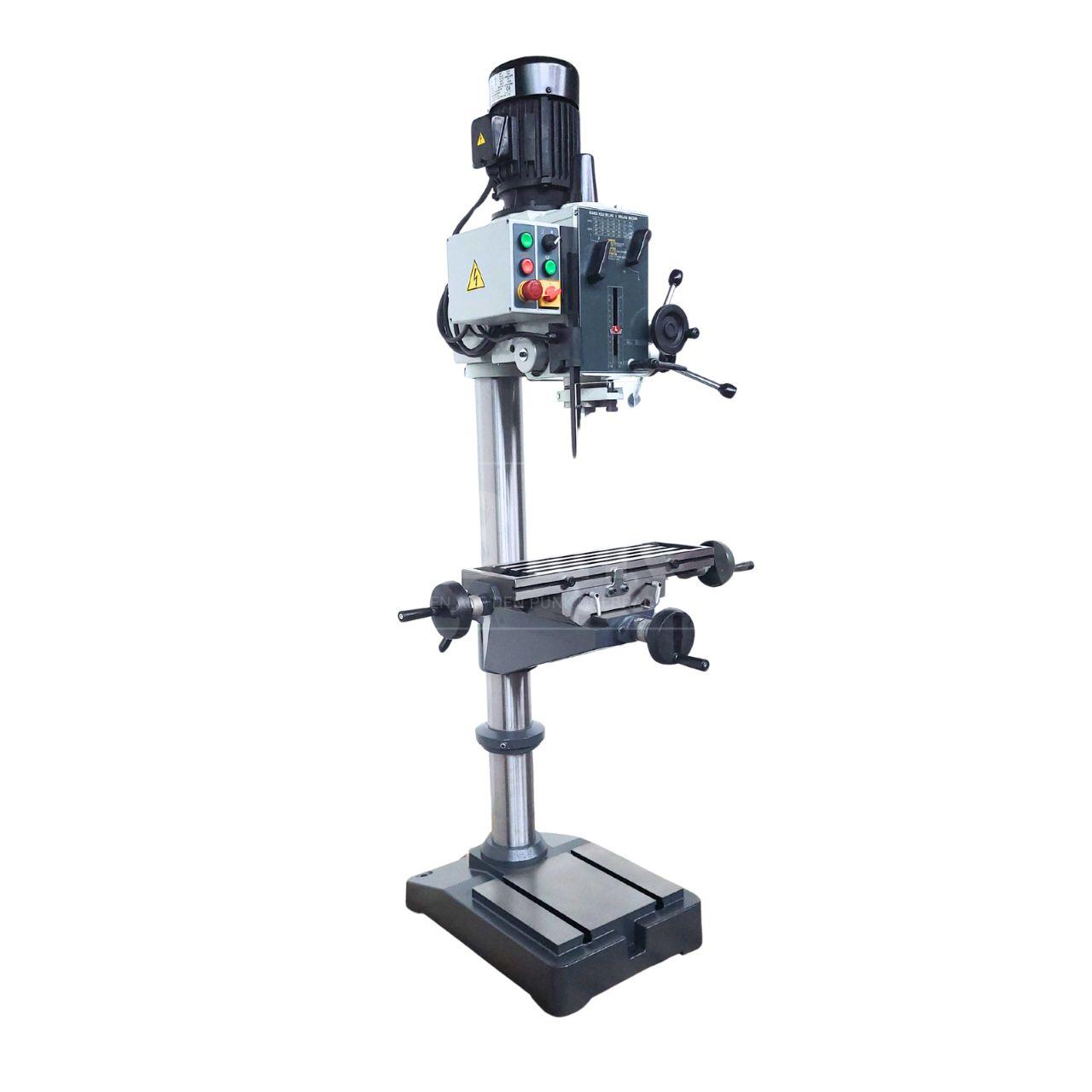

MIOTAL® GBF 50 Hochleistungs-Bohr-Fräsmaschine
Hochleistungs-Bohr-Fräsmaschine für vielseitige Anwendungsmöglichkeiten in Produktion und Instandhaltung.

Technische Daten:
Bohrleistung in Stahl50 mm
GewindeschneidleistungM 33
Planfräser100 mm
Schaftfräser25 mm
SpindelMK 4
Ausladung340 mm
Drehzahlen (6) 50 - 1510 1/min
Pinolenhub200 mm
Pinolenvorschub0,1 / 0,2 / 0,3 / 0,4 mm/U
Tischgröße
820 x 240 mm
Verfahrweg X460 mm
Verfahrweg Y280 mm
Säulendurchmesser180 mm
Anzahl T-Nuten4
T- Nutengröße16 x 26 mm
Motorleistung3 kW
Gewicht, ca.750 kg

Ausstattung:
  • Kreuztisch
  • Gewindeanzugspindel
  • Gewindeschneideinrichtung
  • Automatischer Spindelvorschub
  • LED-Maschinenleuchte
  • Tisch drehbar
  • Manueller Feinvorschub
  • Kühlmitteleinrichtung
  • Höhenverstellbare Schutzabdeckung
  • Endschaltergesicherter Spindelschutz

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
Bernardo Bohr- und Fräsmaschine FM 50 HSV mit Digitalanzeige
Zustand: Neu

Bohrleistung in Stahl
32 mm
Bohrleistung in Guss40 mm
Messerkopffräser max.80 mm
Ausladung 220 mm
Spindeldrehzahl(12) 75 - 3200 min-1
SpindelaufnahmeMK4
Pinolenhub120 mm
Pinolenvorschub(3) 0,10 / 0,18 / 0,26 mm / U
Tischgröße800 x 240 mm
Verfahrweg (x / y)555 x 205 mm
Fräskopf schwenkbar-60° bis +60°
Abstand Spindel / Tisch95 - 485 mm
Höhenverstellung Fräskopf390 mm
T - Nutengröße14 mm
Hubmotor90 W
Motor - Abgabeleistung S1  100%1,1 / 1,5 kW ( 400 V )
Motor - Aufnahmeleistung S6 40%1,5 / 2,2 kW ( 400 V )
Maschinenabmessung1140 x 970 x 1460 mm
Gewicht ca.322 kg

Lieferumfang:3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • Schnellspannbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4 / 3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm
  • Höhenverstellbare Schutzabdeckung
  • Automatischer Pinolenvorschub
  • Hubmotor für Fräskopf
  • LED-Maschinenleuchte
  • Digitale Pinolenhubanzeige
  • Gewindeschneideinrichtung
  • Lamellen-Schutzabdeckung
  • Längsmeßskala
  • Bedienwerkzeug

ohne Untergestell

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.



4.260,20 €*
Bernardo FM 45 HSV mit 3-Achs-Digitalanzeige Bohr-Fräsmaschine
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.

Bohrleistung in Stahl
32 mm
Bohrleistung in Guss40 mm
Messerkopffräser max.80 mm
Ausladung220 mm
Spindeldrehzahl(12) 75 – 3200 U/min
SpindelaufnahmeMK 4
Pinolenhub120 mm
Pinolenvorschub(3) 0,10 / 0,18 / 0,26 mm/U
Tischgröße800 x 240 mm
Verfahrweg (x / y)555 / 205 mm
Fräskopf schwenkbar-60° bis +60°
Abstand Spindel / Tisch60 – 485 mm
Höhenverstellung Fräskopf425 mm
T-Nutengröße14 mm
Motor-Abgabeleistung S1 100%1,1 / 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%1,5 / 2,2 kW (400 V)
Maschinenabmessung (B x T x H)*1140 x 770 x 1500
Gewicht ca.308 kg
* ohne Untergestell

Merkmale:
  • Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
  • Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
  • Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
  • Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
  • Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
  • Serienmäßig mit Digitalanzeige für die Pinolenzustellung
  • Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Stabile und vibrationsfreie Gussausführung

Lieferumfang:
  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • Schnellspannbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4/3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm
  • Höhenverstellbare Schutzabdeckung
  • Automatischer Pinolenvorschub
  • LED-Maschinenleuchte
  • Digitale Pinolenhubanzeige
  • Gewindeschneideinrichtung
  • Lamellen-Schutzabdeckung
  • Längsmeßskala
  • Bedienwerkzeug

Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

3.510,50 €*
Bernardo FM 45 HS Bohr-Fräsmaschine
Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.

Bohrleistung in Stahl32 mm
Bohrleistung in Guss40 mm
Messerkopffräser max.80 mm
Ausladung220 mm
Spindeldrehzahl(12) 75 - 3200 U/min
SpindelaufnahmeMK 4
Pinolenhub125 mm
Tischgröße800 x 240 mm
Verfahrweg (x / y)555 / 225 mm
Fräskopf schwenkbar-60° bis +60°
Abstand Spindel / Tisch60 - 485 mm
Höhenverstellung Fräskopf425 mm
T-Nutengröße14 mm
Motor-Abgabeleistung S1 100%1,1 / 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%1,5 / 2,2 kW (400 V)
Maschinenabmessung (B x T x H)*1140 x 770 x 1500 mm
Gewicht ca.287 kg
* ohne Untergestell

Merkmale:
  • Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
  • Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
  • Massiver großer Kreuztisch, präzise oberflächenbearbeitet
  • Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender

Lieferumfang:
  • Schnellspannbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4 / 3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm
  • Höhenverstellbare Schutzabdeckung
  • Gewindeschneideinrichtung
  • LED-Maschinenleuchte
  • Digitale Pinolenhubanzeige
  • Lamellen-Schutzabdeckung
  • Längsmeßskala
  • Bedienwerkzeug

Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

2.629,90 €*
