Abgeschlossene Projekte

Erfolgreiche Projekte zeichnen uns aus. Profitieren Sie von über 50 Jahren Erfahrung im Werkzeugmaschinenhandel, samt Demontage, Ausbringung, Instandsetzung uvm. Nachfolgend finden Sie viele unserer abgeschlossenen Projekte für Sie zur Referenz. Bei Fragen kommen Sie gerne jederzeit auf uns zu.

Drexler UBM II Schwenkbiegemaschine

- VERKAUFT -

Drexler UBM II Schwenkbiegemaschine

Zustand Gebraucht

	Biegeleistung max. ST 37:
Bei Länge 500 mm	1,0 mm
Bei Länge 300 mm	1,5 mm
Bei Länge 200 mm	2,0 mm
Abmessungen, ca.	1060 x 740 x 1130 mm
Gewicht, ca.	300 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Erichsen Universal-Blech- und Band-Prüfmaschine Modell 145-60

- VERKAUFT -

Erichsen Universal-Blech- und Band-Prüfmaschine

Modell 145-60

Zustand Gebraucht

Baujahr 2001

Technische Daten
Hydraulikantrieb
Motorleistung max.	11,5 kW / 1500 1/min
Fördervolumen (kleiner Pumpenkreis)	12,3 dm³/min
Fördervolumen (großer Pumpenkreis)	31 dm³/min
Prüfzylinder
Stanzkraft	665kN / 160 bar
Hydraulische Prüfkopföffnung
Arbeitsdruck max.	95 bar
Haltedruck	50 bar
Ziehkraftbereiche, umschaltbar
kleiner Ziehkraftbereich	37 kN / 10 bar
mittlerer Ziehkraftbereich	225 kN / 60 bar
großer Ziehkraftbereich	600 kN/ 160 bar
Ziehweg max.	150 mm
Ziehgeschwindigkeit max.	750 mm/min
Ziehstempelweganzeige	Auflösung 0,1 mm
Anschlußwerte Elektrik
Stromanschluß	400 V Drehstrom, 50 Hz
Sicherungen	25 AT und 35 AT
Umgebungstemperatur im Betrieb	zwischen +5° und +50° C
Abmessungen, Gewicht
Maße (L/B/H)	1800 mm / 1320 mm / 1400 mm
Nettogewicht	ca. 2400 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

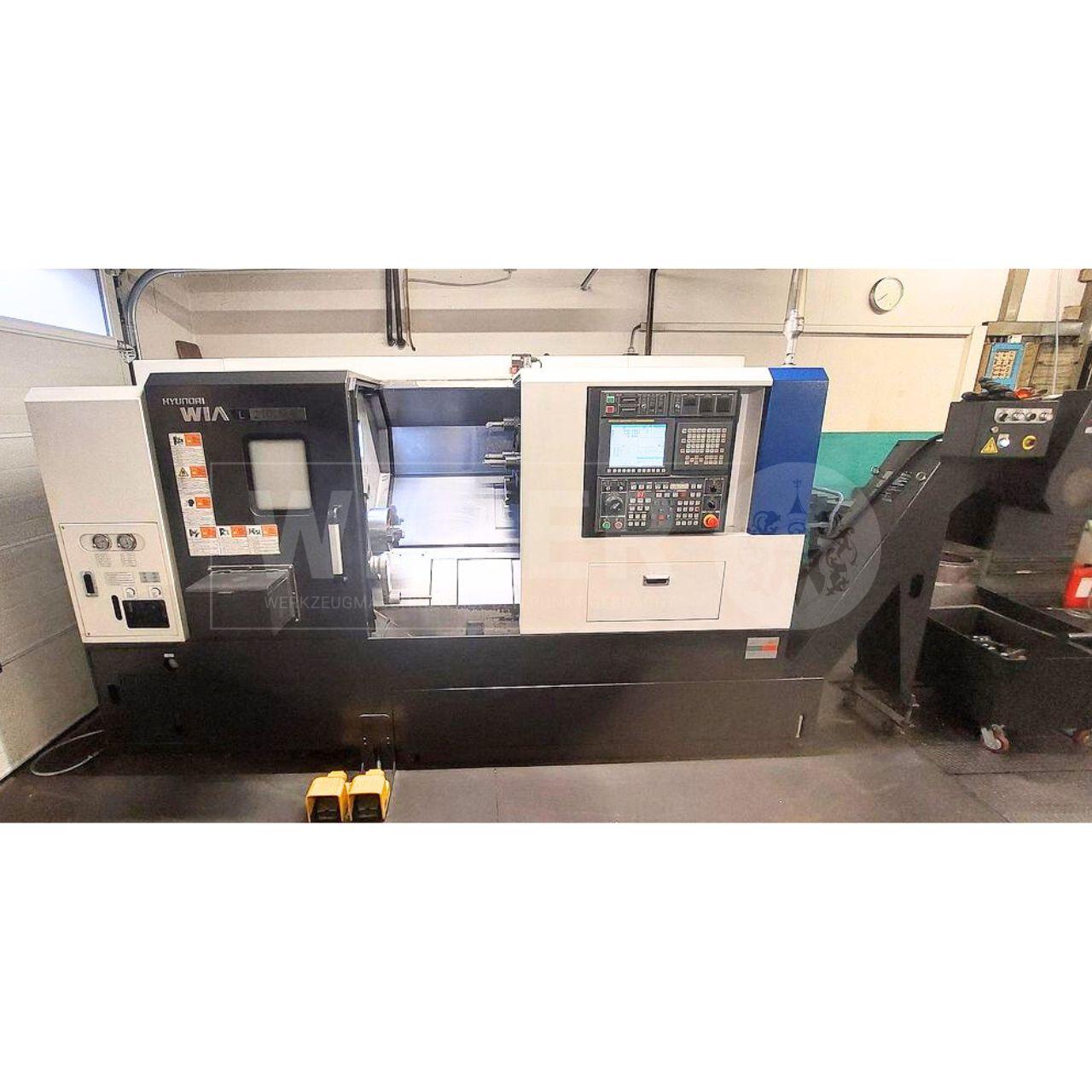

Hyundai-Wia L 210 LMA CNC Drehmaschine

- VERKAUFT -

Hyundai-Wia L 210 LMA CNC Drehmaschine

Zustand Gebraucht

Baujahr 2016

Laufzeit 3775 h

Technische Daten:
Drehdurchmesser über Bett	550 mm
Drehdurchmesser über Schlitten	350 mm
X-Achse	220 mm
Z-Achse	550 mm
Spindelbohrung	65 mm
Max. Bearbeitungsdurchmesser	255 mm
Max. Bearbeitungslänge	530 mm
Spindeldrehzahl	4000 min^-1
IKZ	14,5 bar
Umdrehungsgeschw. Revolver	4000 min^-1

Reitstock:
Spindelkonus	MK 4
Verfahrart	Auto Position

Motorleistung	15 kW
Elektr. Stromversorgung	30 kVA
Abmessungen (LxBxH), ca.	2900 x 1650 x 1870 mm
Gewicht, ca.	5000 kg

Ausstattung:

Hydr. Drehfutter 210 mm
Fanuc-Oi Steuerung
C-Achse
Reitstock
12 angetriebene Stationen
12-fach Revolver VDI 40
Elektronisches Handrad
Vorbereitung für Stangenlademagazin

Inkl.

4 angetriebene Werkzeuge
Div. Werkzeughalter VDI 40
Späneförderer

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Klaiber Flach- und Topfschleifmaschine

- VERKAUFT -

Zustand Gebraucht

Baujahr 1968

Motor	0,55/0,8 kW / 400 w
Tischgröße	500 mm x 150 mm
Vorschub Länge	400 manuell
Vorschub quer	140 manuell und automatisch
Gewicht	385 kg

Ausstattung:

- Abrichteinrichtung

- Maschinenleuchte

Anfrageartikel: Transportkosten im individuellen Angebot

Preis auf Anfrage

Korradi UW 10 Fräsmaschine

- VERKAUFT -

Universal-Werkzeugfräsmaschine

Korradi UW10

Zustand Gebrauch, sehr guter Zusatnd

Werkzeugaufnahme	SK 40
Pinolenhub	60 mm
Fester Winkeltisch	400 x 675 mm
Aufspannfläche	220 x 595 mm
Schwenkbereich, Kopf	+/- 90 °
Verfahrwege X/Y/Z	315 / 180 / 320 mm
Spindeldrehzahlen	(18) 45 - 1.950 U/min.
Vorschübe, stufenlos	0 - 500 mm/min
Motorleistung	0,75 / 1,5 kW

Abmessungen L/B/H	1150 x 910 x 1650 mm
Lieferumfang:
Neue 3-Achs-Digitalanzeige
Bohrfutter
Fräswerkzeuge
div. Aufnahmen SK 40
Maschinenschuhe

Preis auf Anfrage

MAG FADAL VMC 2216 FX Vertikal-Bearbeitungszentrum

- VERKAUFT -

MAG FADAL VMC 2216 FX Vertikal-Bearbeitungszentrum

Zustand Gebraucht

Baujahr 2007

Laufzeit 6796 h

Technische Daten:
Verfahrwege X/Y/Z	500 / 400 / 500 mm
Abstand Ständer-Spindel	400 mm
Abstand Spindelnase-Tisch	102 - 610mm
Abstand Boden-Tisch	787 mm
Tischgröße	990 x 400 mm
Kugelrollspindeldurchmesser	32 mm doppelt gelagert
Eilgang	25,4 m/min
Max. Vorschub in X/Y/Z	20 m/min
Spindeldrehzahl	10 - 8000 min^-1
Spindelleistung	11 kW (S1-100%), 16,5 kW (S6-40%)
Werkzeugaufnahme	SK 40
Werkzeugplätze	21
Max. Werkzeugdurchmesser	76 mm
bei freien Nachbarplätzen	114 mm
Max. Werkzeuglänge	380 mm
Max. Werkzeuggewicht	7 kg
Pneumatikanschluss	5,5 - 8 bar
Gewicht, ca.	3765 kg

Ausstattung:

GE Fanuc 0i-MC Steuerung:

Standard CNC Steuerung
Benutzerfreundliches grafisches Display
Einfache Bedienung, Programmierung und Diagnosemöglichkeiten

Steinmeyer ETA und doppelt gelagerte Kugelrollspindeln:

Erhöhte Steifigkeit
Kaum Reibung

Gussunterbau mit robusten Flachführungen:

Flammgehärtete Flachführungen
Breite Auflage auf Führungsbahnen
Hohe Vibrationsdämpfung

Hinweis: An dieser Maschine ist der Werkzeugwechsler defekt. (wechselt keine Werkzeuge mehr ein)

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MAG FADAL VMC 2216FX Vertikal-Bearbeitungszentrum

- VERKAUFT -

MAG FADAL VMC 2216FX Vertikal-Bearbeitungszentrum

Zustand Gebraucht

Baujahr 2007

Laufzeit 7669 h

Technische Daten:
Verfahrwege X/Y/Z	500 / 400 / 500 mm
Abstand Ständer-Spindel	400 mm
Abstand Spindelnase-Tisch	102 - 610 mm
Abstand Boden-Tisch	787 mm
Tischgröße	990 x 400 mm
Kugelrollspindeldurchmesser	32 mm doppelt gelagert
Eilgang	25,4 m/min
Max. Vorschub in X/Y/Z	20 m/min
Spindeldrehzahl	10 - 8000 min^-1
Spindelleistung	11 kW (S1-100%), 16,5 kW (S6-40%)
Werkzeugaufnahme	SK 40
Werkzeugplätze	21
Max. Werkzeugdurchmesser	76 mm
bei freien Nachbarplätzen	114 mm
Max. Werkzeuglänge	380 mm
Max. Werkzeuggewicht	7 kg
Pneumatikanschluss	5,5 - 8 bar
Gewicht, ca.	3765 kg

Ausstattung:

GE Fanuc 0i-MC Steuerung:

Standard CNC Steuerung
Benutzerfreundliches grafisches Display
Einfache Bedienung, Programmierung und Diagnosemöglichkeiten

Steinmeyer ETA und doppelt gelagerte Kugelrollspindeln:

Erhöhte Steifigkeit
Kaum Reibung

Gussunterbau mit robusten Flachführungen:

Flammgehärtete Flachführungen
Breite Auflage auf Führungsbahnen
Hohe Vibrationsdämpfung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

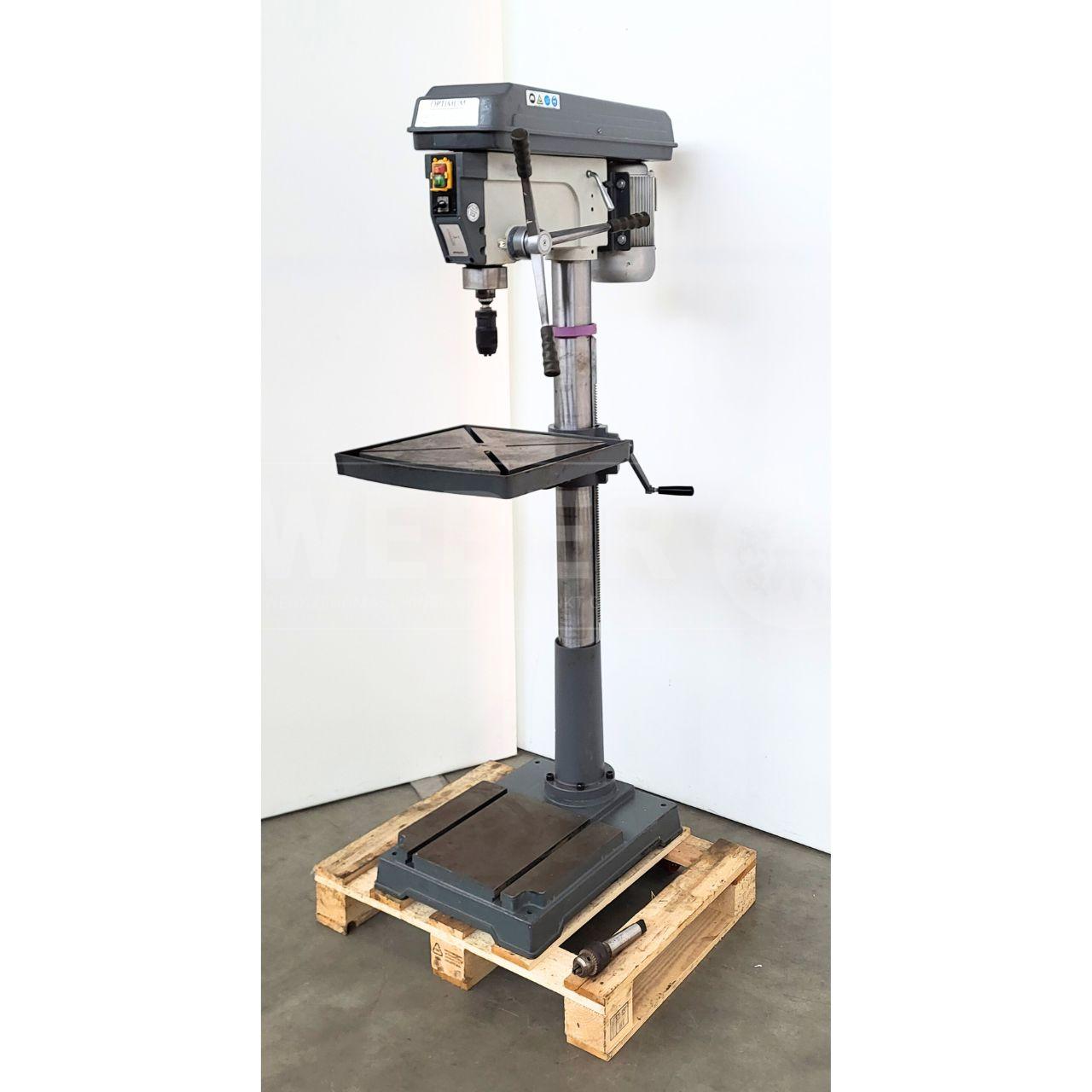

Optimum B 33 Pro Säulenbohrmaschine

- VERKAUFT -

Optimum B 33 Pro Säulenbohrmaschine

Zustand Gebraucht

Baujahr 2002

Technische Daten:
Bohrleistung	30 mm
Werkzeugaufnahme	MK 4
Ausladung	250 mm
Pinolenhub	120 mm
Drehzahlbereich	120 - 1800 min^-1
Säulendurchmesser	100 mm
Tischgröße	370 x 420 mm
Motorleistung	1,1 kW
Abmessungen (BxTxH), ca.	480 x 900 x 1700 mm
Gewicht, ca.	140 kg

Ausstattung:

Schnellspannbohrfutter 3-16 B16
Kegeldorn mit Zahnkranzbohrfutter 3-16 B 16
Bearbeiteter Fuß mit T-Nuten
R-/L-Lauf

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Optimum UF 100 Fräsmaschine

- VERKAUFT -

Optimum UF 100 Fräsmaschine

Zustand Gebraucht

Technische Daten:
Verfahrwege X/Y/Z	700 / 250 / 430 mm
Oberschlitten-Weg	630 mm
Spindeldrehzahlen	45 - 1660 min^-1
Spindelaufnahme	SK 40
Steuerung	konventionell
Vorschub-Tisch	24 - 402 mm/min
Fräskopf drehbar	360°
Tischgröße	1120 x 260 mm
Spindelantrieb	2,2 kW
Gesamtleistungsbedarf	2,4 kVA
Abmessungen (BxTxH), ca.	1600 x 1700 x 1700 mm
Gewicht, ca.	1200 kg

Ausstattung:

Digitalanzeige
Maschinenleuchte
Kühlmitteleinrichtung
Maschinenschuhe

Anfrageartikel! Transportkosten im individuellen Angebot.

Preis auf Anfrage

Rofin CombiLine Advanced WT Beschriftungslaser

- VERKAUFT -

Rofin CombiLine Advanced WT Beschriftungslaser

Typ Laser: PowerLine F100

Zustand Gebraucht

Baujahr 2016

Technische Daten:
Verfahrwege der Linearachsen X/Y/Z-Achse	800 / 300 / 300 mm
Max. Werkstückgewicht	30 kg

Heizung-Ventilation-Klimatisation:
Arbeitstemperatur	25°C +/- 10°C
Lagertemperatur	5°C bis +40°C
Umgebungsbedingungen	nicht kondensierend, nicht korrodierend, frostsicher
Luft E-Bereich	160 m³/h

Pneumatikversorgung:
Medium	gefilterte, nicht geölte Druckluft
Max. zulässiger Betriebsdruck	6 bar
Temperaturbereich	-10° bis + 60°C

Laserschutzklasse	Laserschutzklasse 1 nach EN (IEC) 60825-1:2007
Größe des Markierfeldes des Lasers	120 x 120 mm

Betriebs- und Lagerbedingungen:
Tragkraft des Untergrundes	mind. 500 kg/m²
Abstand nach oben	2 m für die Belüftung
Transporthöhe	mind. 2 m
Raumhöhe	mind. 2,50 m

Elekrizität:
Eingangssicherung (Schutz)	3 x 16 A
Nominale Spannung	400 V (+/- 10%); 3P; N; PE
Nominale Frequenz	50/60 Hz; Nullleiter belastet
Leistungsaufnahme	4 kVA (bei 50 Hz)

Größe und Gewicht:
Breite¹⁾	1,50 m plus Schwenkarm max. 0,8 m (Breite ohne Monitor)
Länge¹⁾	1,80 m plus Schwenkarm 0,5 m (Länge ohne Monitor)
Höhe Steharbeitsplatz	1,20 m
Arbeitshöhe	0,96 m (Steharbeitsplatz)

Notwendige Fläche und Volumen ²⁾
Breite	3,00 m
Länge	2,50 m
Höhe	2,20 m (Steharbeitsplatz)
Fläche	7,50 m²

Gewicht, ca.	1500 kg

1)Breite, Länge und Fläche der Laserbearbeitungsmaschine variieren durch die Verstellung des optionalen Schwenkarms

2) Die notwendige Fläche und Volumen schließt eventuelle Verkehrswege nicht mit ein! Verkehrswege um die Maschine sind vom Betreiber gemäß den nationalen Arbeitsschutzbestimmungen festzulegen.

Betriebs- und Lagerbedingungen:

Keine direkte Sonneneinstrahlung
Nicht an Heizkörper platzieren
Keine starken Temperaturschwankungen
Kein Bereich extremer Staubbelastung
Kein Bereich extremer Öl-, Löse- oder Reinigungsmitteldämpfe

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Schaudt RFH 500 Rundschleifmaschine

- VERKAUFT -

Rundschleifmaschine: Schaudt
Modell: RFH 500
Zustand: gebraucht

Spitzenhöhe	100 mm
Spitzenweite	500 mm
Spindeldrehzahlen	2225 / 2500 / 2825 1/min
Schleifscheibendurchmesser min./max.	200 - 300 mm
Gewicht, ca.	1900 kg

Ausstattung:
- Handbetrieb & Automatikbetrieb
- Kühlmitteleinrichtung
- Maschinenleuchte
- Not-Aus-Schlagtaster
- Maschinenschuhe

Anfrageartikel! Transportkosten im individuellen Angebot.

Preis auf Anfrage

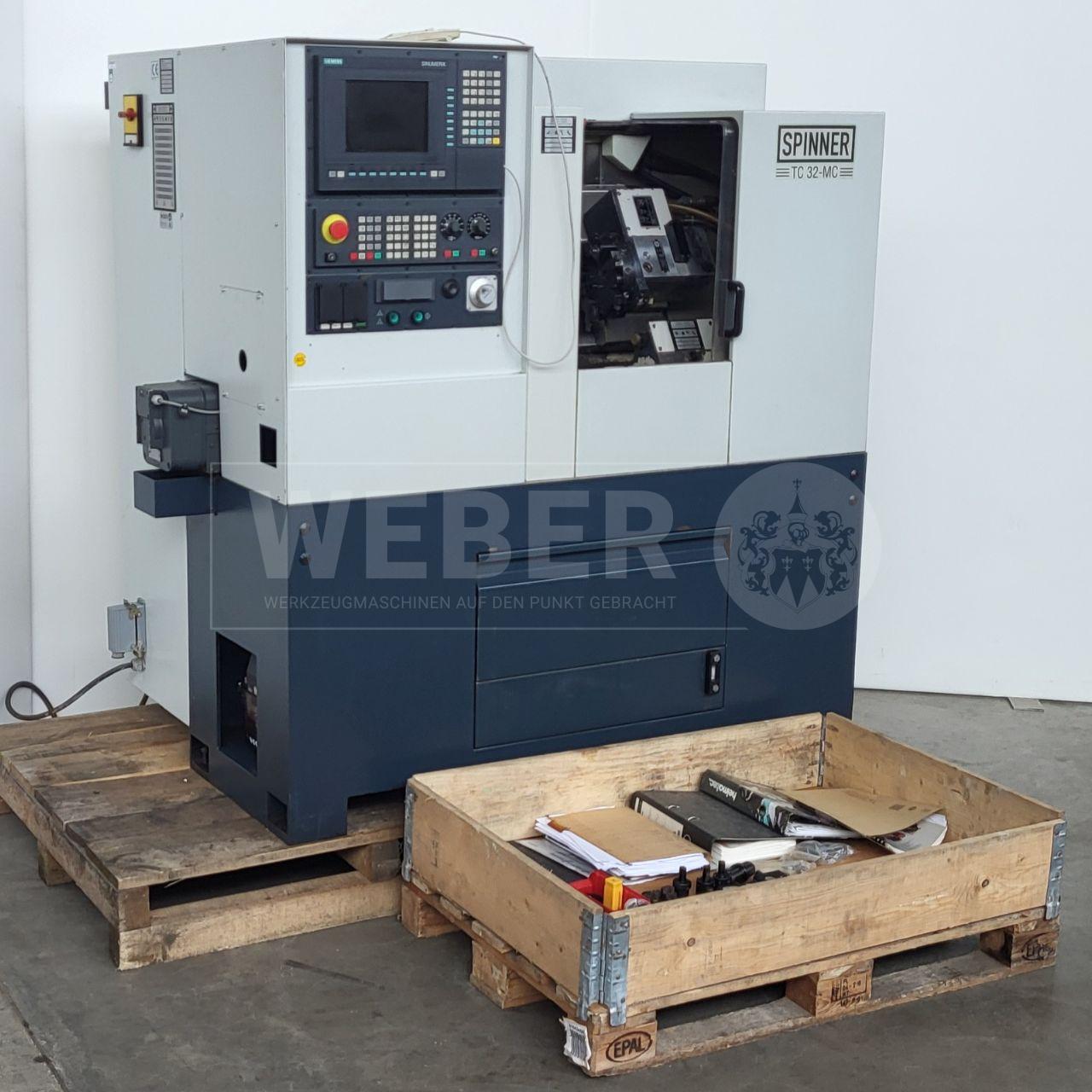

Spinner TC 32 MC CNC-Drehmaschine

- VERKAUFT -

Spinner TC 32 MC

CNC-Drehmaschine

Zustand Gebraucht

Baujahr 1996

Merkmale
Steuerung	Siemens 810D
Dialogprogramm	Siemens

Maschinenbeschreibung:

C-Achse für Spindel mit Softwareoption Transmit zur Stirnseitenbearbeitung und Tracyl (Zylinderinterpolation) zur Mantelflächenbearbeitung

Hydraulischer Hohlspannzylinder mit Dreibackenfutter D125 mm und diversen

Aufsatzbacken (hart und weich)

Spritzschutzvollverkleidung, Kühlmitteleinrichtung, Arbeitsraumleute

Technische Daten
Drehlänge	245 mm max.
Futter	125 mm
Längsweg	245 mm
Spindelbohrung	42 mm
Spindelmotorleistung	5,5 kW
Reitstock vorhanden
Umlauf über Planschlitten	120 mm
Planweg	96 mm
Spindelnase als Planflansch	110 mm
Spindeldrehzahlen	max. 6000 U/min.
Eilgang	X: 15 m/min. Z: 24 m/min.

Taster für interne Werkzeugvermessung vorhanden

Abmessungen	ca. 2000 mm x 2000 mm x 2200 mm
Gewicht	ca. 1400 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

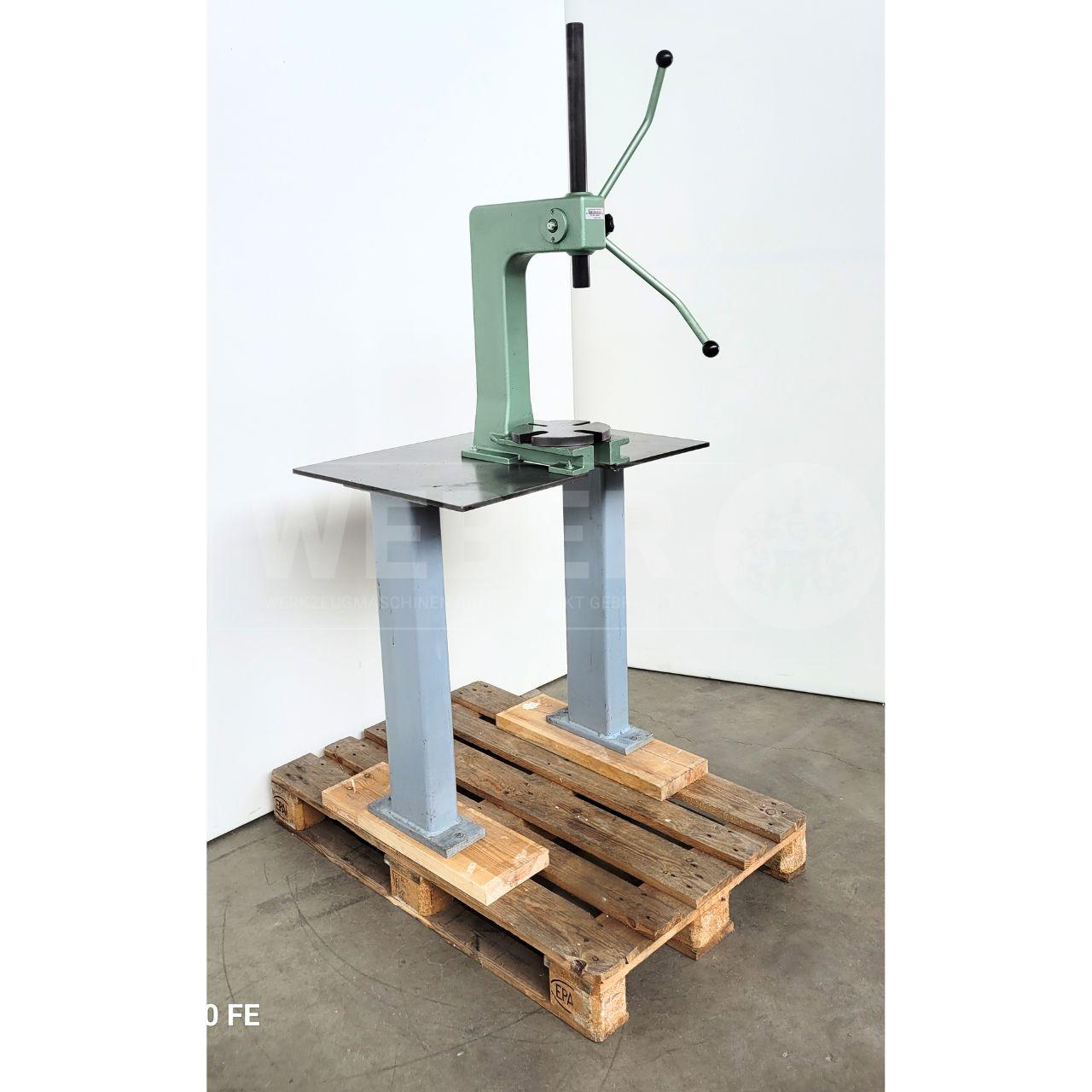

Weidmann WP-Junior Drehdornpresse

- VERKAUFT -

Weidmann WP-Junior Drehdornpresse

Zustand Gebraucht

Technische Daten:
Pressdruck max.	1500 kg
Ausladung	210 mm
Einbauhöhe	420 mm
Hub	420 mm
Höhe	950 mm
Stempelstärke	40 mm
Tischfläche	245 x 200 mm
Aussparung im Tisch	55 x 90 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht mit Untergestell, ca.	165 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Weisser Heilbronn Hektor Leit- und Zugspindeldrehmaschine

- VERKAUFT -

Weisser Heilbronn Hektor Leit- und Zugspindeldrehmaschine

Zustand Gebraucht

Baujahr ca. 80er Jahre

Technische Daten:
Spitzenhöhe	295 mm
Drehdurchmesser über Bett	600 mm
Drehdurchmesser über Support	390 mm
Spitzenweite	1000 mm
Spindelbohrung	72 mm
Drehzahlbereich	72 - 1400 min^-1
Antriebsleistung	11 kW
Gewicht, ca.	4000 kg

Ausstattung:

2-Achs-Digitalanzeige, Heidenhain ND 780
Spannzangenfutter
3-Backen-Drehfutter
Schnellwechselhalter System Multifix mit 2 Einsätzen
Spindelschutz
Drehstahl-Halterschutz

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Abgeschlossene Projekte

Filter
