DREHEN

Wie die Bohrmaschine ist auch die Drehmaschine ein unverzichtbares Werkzeug in fast jeder Metallwerkstatt. Entdecken Sie aus unserem breiten Sortiment an gebrauchten Drehbänken und Drehmaschinen namhafter Hersteller wie Weiler, GDW, Voest, VDF, ZMM, Boehringer, Padovani und vielen anderen. Falls Sie in unserem Angebot an gebrauchten Drehmaschinen nicht das Passende finden, nutzen Sie gerne unseren kostenfreien Suchservice oder besuchen Sie unseren Bereich mit neuen Drehmaschinen.

TC 205 x 1000 CVS Leit- und Zugspindeldrehmaschine

Zustand Messemaschine, Farbe blau

Technische Daten:
Drehdurchmesser über Bett	410 mm
Spitzenhöhe	205 mm
Drehdurchmesser über Kreuzschlitten	234 mm
Drehdurchmesser in Kröpfung	610 mm
Bettbreite	280 mm
Spitzenweite	1000 mm
Anzahl der Spindelstufen	8
Drehzahlbereich	80 - 2000 min^-1
Spindelbohrung	58 mm
Spindelnase	D1-6 Camlock
Spindelaufnahme	MK 6
Verfahrweg Reitstockspindel	130 mm
Reitstockaufnahme	MK 4
Max. Werkzeuggröße	22 mm
Verfahrweg Kreuzschlitten	225 mm
Verfahrweg Oberschlitten	130 mm
Gewinde Inch	2 - 72 T.P.I
Gewinde metrisch	0,2 - 14 mm
Gewinde D.P.	4 - 44 D.P.
Gewinde modul	0,3 - 7 MOD
Längsvorschub	(24) 0,035 - 0,5 mm/U metrisch (24) 0,0014 - 0,020 inch
Quervorschub	(24) 0,017 - 0,250 mm/U metrisch (24) 0,0007 - 0,0100 inch
Motorleistung	3,75 kW
Kühlmittelpumpe	0,10kW
Gewicht, ca.	1650 kg

Ausstattung:

CSS für konstante Schnittgeschwindigkeit
Flansch
Feststehende Lünette
Spritzschutzrückwand
4fach Werkzeughalter
Fußbremse
Not-Aus-Schalter
Kühlmitteleinrichtung
Spänewanne
Feste Zentrierspitze
Wechselrädersatz
Reduzierhülse für Hauptspindel
Maschinenschuhe
Bedienwerkzeug
Bedienungsanleitung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Tipp

Kern D 20 A Leit- und Zugspindeldrehmaschine

Zustand Teilüberholt

Baujahr 1982

Technische Daten:
Spitzenhöhe	215 mm
Spitzenweite	600 mm
Spindelbohrung	50 mm
Bettbreite	300 mm
Drehzahlen	(12)31,5 - 1400 min^-1
Reitstockaufnahme	MK 4
Pinolenhub	150 mm

Vorschübe:
Längsschlitten	0,06 - 0,8 mm/U
Planschlitten	0,044 - 0,6 mm/U
Motorleistung	4 kW
Gewicht, ca.	1500 kg
Abmessungen (BxTxH), ca.	2150 x 1100 x 1750 mm

Ausstattung:

3-Achs-Digitalanzeig, Marke Heidenhain
3-Backen-Drehfutter, Marke Forkardt 200 mm
Not-Aus-Schlagtaster
Schnellwechselhalter System Multifix
Zugspindelabdeckung
Drehfutterschutz endschaltergesichert
Maschinenlicht
Kühlmitteleinrichtung

Folgende Arbeiten wurden durchgeführt:

Maschine teilweise zerlegt
Schadhafte Lager ausgetauscht
Führungen in X- und Z_0- Achse geschliffen
Werkzeugaufnahme der Reitstockpinole geschliffen
Abstreifer erneuert
Teilweise Handräder erneuert
Glasmaßstäbe überholt
Neue Arbeitsleuchte
Prüfprotokoll der Maschinengeometrie nach DIN 8605 erstellt

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Kern D 20 A Leit- und Zugspindeldrehmaschine

Zustand Gebraucht

Baujahr 1991

Technische Daten:
Spitzenhöhe	215 mm
Spitzenweite	600 mm
Spindelbohrung	50 mm
Bettbreite	300 mm
Drehzahlen	(24) 16 - 1400 min^-1
Motorleistung 2stufig	3,0 / 6,0 kW
Reitstockaufnahme	MK 4
Pinolenhub	130 mm
Abmessungen (BxTxH), ca.	2170 x 1180 x 1600 mm

Ausstattung:

3-Achs-Digitalanzeige, Marke
3-Backen-Drehfutter, Marke: Forkardt ø 200
Not-Aus-Schlagtaster
Schnellwechselhalter System Multifix
Maschinenlicht
Mitlaufende Körnerspitze
Kühlmitteleinrichtung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Tipp

Kern D 20 A Leit- und Zugspindeldrehmaschine

Zustand Teilüberholt

Baujahr 1981

Technische Daten:
Spitzenhöhe	215 mm
Spitzenweite	600 mm
Spindelbohrung	50 mm
Bettbreite	300 mm
Drehzahlen	(12)31,5 - 1400 min^-1

Vorschübe:
Längsschlitten	0,06 - 0,8 mm/U
Planschlitten	0,044 - 0,6 mm/U
Reitstockaufnahme	MK 4
Pinolenhub	120 mm
Motorleistung	4 kW
Gewicht, ca.	1500 kg
Abmessungen (BxTxH), ca.	2150 x 1100 x 1750 mm

Ausstattung:

3-Achs-Digitalanzeige, Marke Heidenhain
3-Backen-Drehfutter
Drehfutterschutz endschaltergesichert
Schnellwechselhalter System Multifix
Zugspindelabdeckung
Not-Aus-Schlagtaster
Kühlmitteleinrichtung
Maschinenlicht

Folgende Arbeiten wurden durchgeführt:

Maschine teilweise zerlegt
Schadhafte Lager ausgetauscht
Führungen in X- und Z_0- Achse geschliffen
Werkzeugaufnahme der Reitstockpinole geschliffen
Abstreifer erneuert
Teilweise Handräder erneuert
Glasmaßstäbe überholt
Prüfprotokoll der Maschinengeometrie nach DIN 8605 erstellt

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Heidenreich & Harbeck Hamburg 840

Zustand Gebraucht

Baujahr 1970, geometrisch überholt 2023

Technische Daten:
Umlaufdurchmesser über Bett	840 mm
Umlaufdurchmesser über Querschlitten	520 mm
Spitzenweite	1500 mm
Spitzenhöhe	420 mm
Motorleistung	11 kW
Bettbreite	600 mm
Spindelbohrung	127 mm
Vorschübe längs	0,08 - 2,8 mm/U
Vorschübe plan	0,04 - 1,4 mm/U
Pinolenhub	300 mm
Spindeldrehzahl	7,1 - 1400 min^-1
Gewicht, ca.	6500 kg
Abmessungen, ca.	4000 x 2200 x 1800 mm

Ausstattung:

3-Backen-Drehfutter Forkardt, D = 400 mm
3-Achs-Digitalanzeige
Vierfachstahlhalter

Umfang der Teil-Überholung:

Maschine teilweise zerlegt und neu lackiert
Führungen jeweils beidseitig geschliffen (Z- /Z_0- /X-Achse)
Reitstockpinole hartverchromt und geschliffen (innen/außen)
Neue Rückwand aus Edelstahl

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Gildemeister GD 32-5A Langdrehautomat

Gildemeister GD 32-5 Langdrehautomat

Zustand Gebraucht

Baujahr 2004

Technische Daten:
Hauptspindel:
Drehdurchmesser max.	33 mm
Drehzahl max.	8000 min^-1
Antriebsleistung	5,5 kW
Antriebsleistung bei 60% ED	7,5 kW

Schlitten 1:
Schlittenweg Z1	320 mm
Schlittenweg X1	50 mm
Schlittenweg Y1	255 mm
Eilganggeschwindigkeit	30 m/min
Durchmesser Kugelumlaufspindel	25 mm

Werkzeugaufnahme Schlitten 1:
Werkzeuganzahl
feststehend mit Werkzeugschaft 16 x 16	5 Stück

Schlitten 2:
Schlittenweg X2	165 mm
Schlittenweg Z2	200 mm
Eilganggeschwindigkeit	30 m/min
Durchmesser Kugelumlaufspindel	30 mm

Werkzeugaufnahme Schlitten 2:
Anzahl der Stationen bei Revolver mit integriertem Spindel	8 Stück
Anzahl der axial-angetriebenen Werkzeuge (integriert)	8 Stück

Kühlmittelwanne, ca.	400l
Kühlmittelpumpe, Leistung max.	80 l/min
Abmessungen (LxBxH), ca.	2460 x 1510 x 1750 mm

Ausstattung:

CNC Steuerung Fanuc iT
Werkstückentladesystem
Stangenlademagazin IEMCA
5-Pos. Werkzeugträger-Platte für Schlitten 1
Elektr. Schnittstelle und Software für Stangenlademagazin
Spannzangenaufnahme für Haupt- und Abgreifspindel
2 Doppel-Bohrerhalter für rückwärtige Bearbeitungsstütze mit Zylinder
Abgreifspindel-Werkstück Abstosser

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

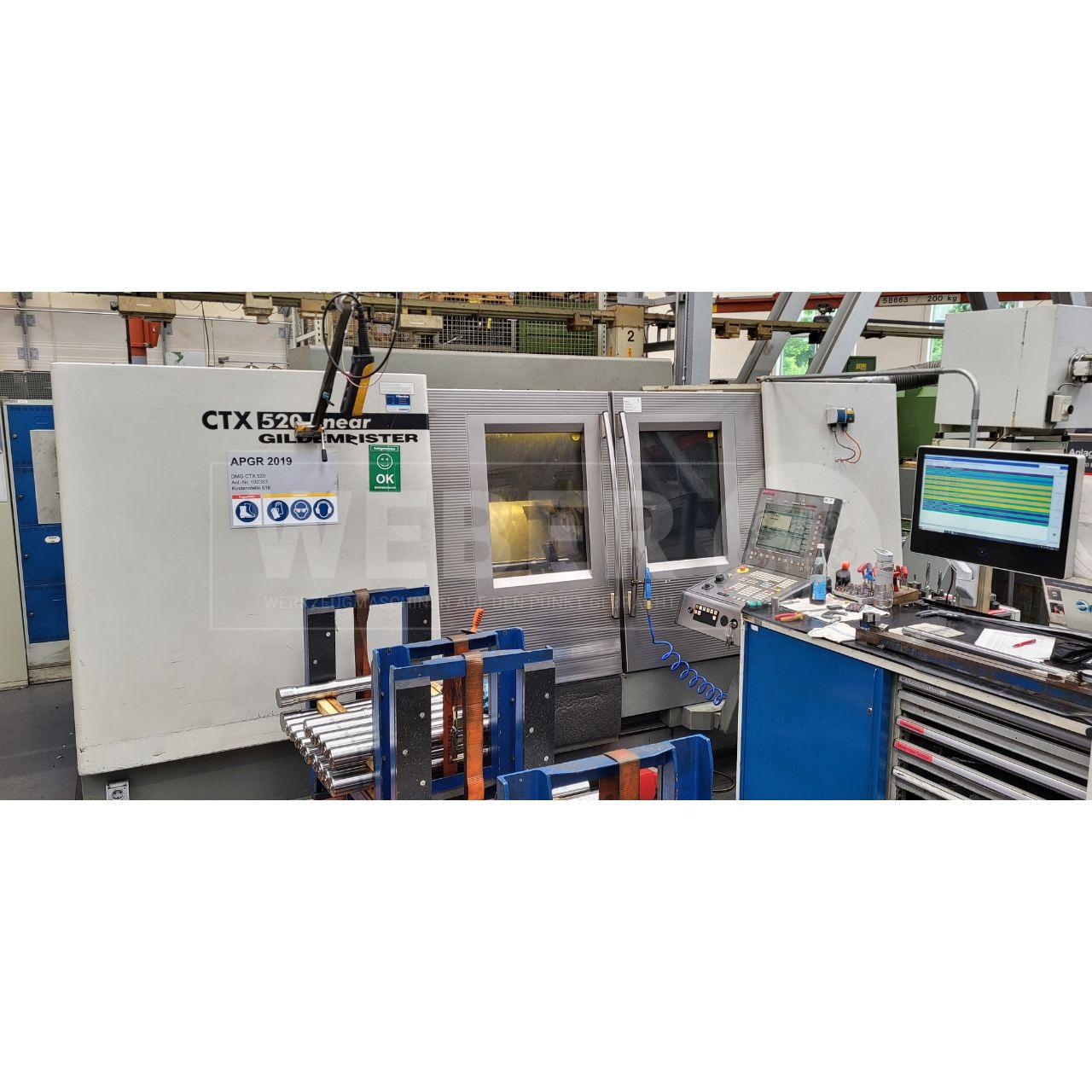

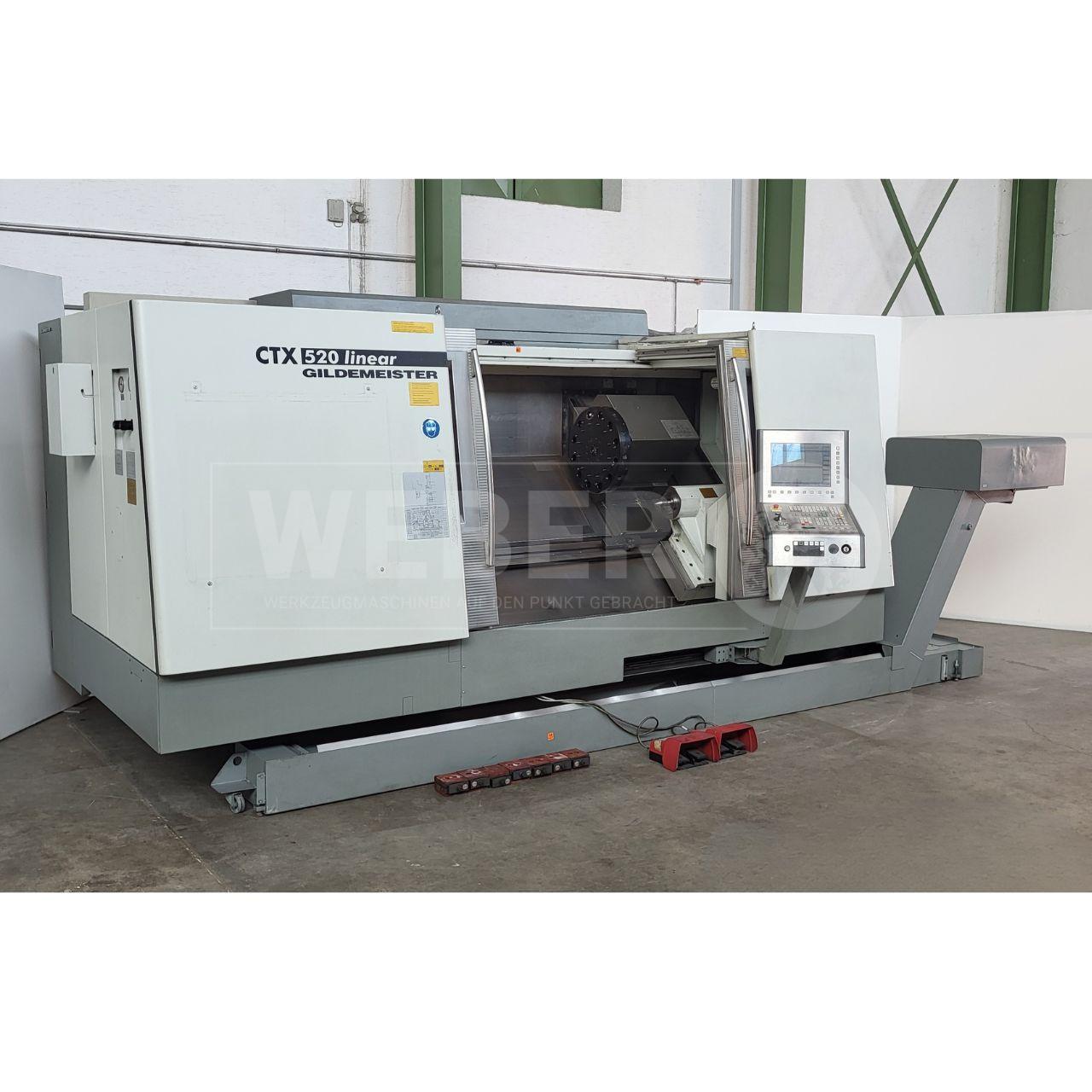

Gildemeister CTX 520 linear CNC Drehmaschine

Zustand Gebraucht

Baujahr 2006

Technische Daten:
Arbeitsbereich:
Max. Umlaufdurchmesser	680 mm
Umlaufdurchmesser über X-Führung	565 mm
Spannfutterdurchmesser	250 / 315 mm
Planhub (X)	315 mm
Längshub (Y)	1350 mm

Spindelkasten:
Spindeldurchmesser im vorderen Lager	150 mm
Spindelbohrung	107 mm

Hauptantrieb:
Leistung des Drehstrom-Hauptantriebes	36 / 45 kW
Drehmoment (100% ED / 40% ED)	600 / 750 Nm
Drehzahlbereich (100% ED)	20 - 3200 min^-1
Drehzahlbereich (40% ED)	20 - 4000 min^-1

Werkzeugträger:
Anzahl der Werkzeugstationen	12
Zylinderschaft-Durchmesser	50 mm
Schaltzeit 30°	0,16 sec.

Reitstock:
Reitstock, Verfahrweg	1200 mm
Pinolenhub	120 mm
Pinolendurchmesser	120 mm
Pinolenaufnahme	MK 5

Kühlmitteleinrichtung:
Inhalt	ca. 220 l
Pumpenleistung	1,7 kW
Fördermenge bei 6 bar	20 l/min

Anschlusswert	ca. 65 kVA
Abmessungen (LxBxH), ca.	5560 x 2115 x 2050 mm
Gewicht ohne Späneförderer, ca.	9500 kg

Ausstattung:

CNC-Steuerung SIEMENS SINUMERIK 840D powerline mit Shop Turn
Einbahnige Revolverscheibe mit 12 Werkzeugplätzen
Scharnierband-Späneförderer

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

EMCO Emcomat 20D Leit- und Zugspindeldrehmaschine

Zustand Gebraucht

Technische Daten:
Spitzenweite	1000 mm
Spitzenhöhe	200 mm
Umlaufdurchmesser über Bett	400 mm
Umlaufdurchmesser über Querschlitten	250 mm
Bettbreite	260 mm
Verschiebeweg Längsschlitten	900 mm
Verschiebeweg Querschlitten	220 mm
Verschiebeweg Oberschlitten	110 mm
Führungslänge Bettschlitten	380 mm
Spindelbohrung	50 mm
Drehzahlbereich, stufenlos	35 - 3000 min^-1
Mechanische Drehzahlstufen	4
Pinolenhub	120 mm
Reitstockaufnahme	MK 3
Längsvorschübe	0,045 - 0,787 mm/U
Planvorschübe	0,023 - 0,406 mm/U
Anschlusswert	5 kW
Gewicht, ca.	880 kg

Ausstattung:

3-Achs-Digitalanzeige
Stufenlose Drehzahl
3-Backen-Drehfutter
Not-Aus-Schlagtaster
Schnellwechselhalter System Multifix
Bettanschlag
Kühlmitteleinrichtung
Kegeldrehvorrichtung
Bohrfutter mit Kegeldorn
Maschinenschuhe
Diverses Zubehör:

- 4-Backen-Drehfutter inkl. zusätzlichen Backen-Satz

- 8 Multifix-Halter

- 2 Körnerspitzen

- Wechselräder

- Drehstähle

- Aufstellelemente

- Bedienwerkzeuge

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

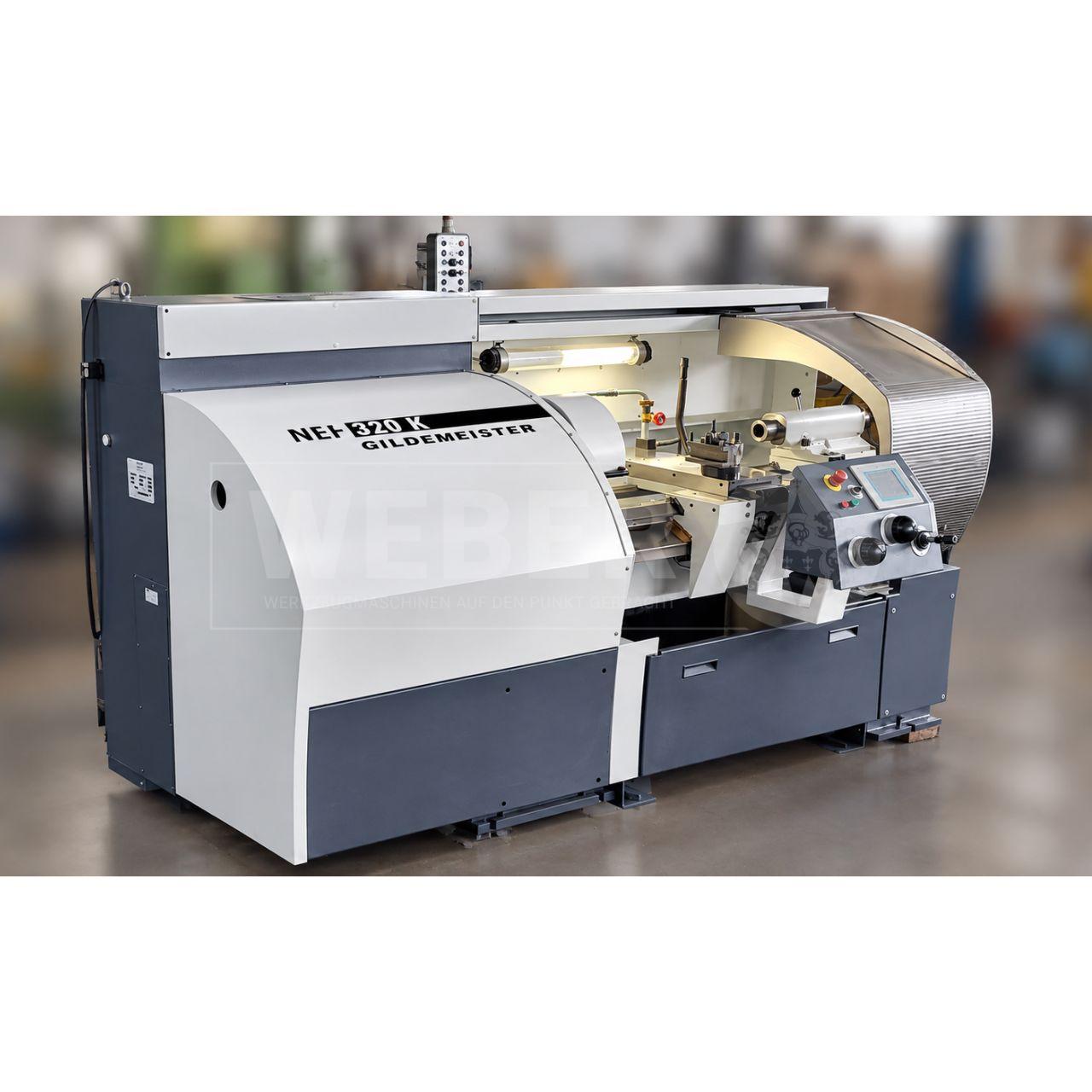

DMG NEF 320K Zyklendrehmaschine

Zustand Gebraucht

Baujahr 2003

Maschinenstunden 1594 h

Technische Daten:
Umlaufdurchmesser über Bett	320 mm
Umlaufdurchmesser über Plan	150 mm
Spannweite, ca.	800 mm
Drehfutter	200 mm
Drehspindel-Größe	6
Aufnahme in Spindel	MK 6
Drehzahlbereich	14 - 3550 min^-1
Planweg	185 mm
Spindelbohrung	52 mm
Pinole	70 mm
Pinolenaufnahme	MK 5
Pinolenhub	120 mm
Max. Drehmoment	32 Nm
Getriebestufen	2
Antriebsleistung	7 kW
Werkzeugträger Multifix	Größe B
Abmessungen (LxB), ca.	2600 x 1440 x 1800 mm
Gewicht, ca.	1500 kg

Steuerung SINUMERIK 810DE-L CCU0 (Zyklen für Kegeldrehen und Gewindebearbeitung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

DMG Mori Sprint 20-5 CNC Langdrehautomat

Zustand Gebraucht

Baujahr 2016

Einschaltstunden 10560 h

Automatikbetrieb 7900 h

Technische Daten:
Hauptspindel:
Max. Stangendurchlass	20 mm
Bohrung Zugrohr	24
Max. Drehzahl	10.000 min^-1

Gegenspindel:
Bohrung Zugrohr	26 mm
Max. Drehzahl	10.000 min^-1

Achse X1:
Verfahrweg	50 mm
Max. Geschwindigkeit	32 m/min

Achse Y1:
Verfahrweg	325 mm
Max. Geschwindigkeit	32 m/min

Achse Z1:
Verfahrfweg ( mit Drehpinole)	60 (180) mm
Max. Geschwindigkeit	32 m/min

Achse X2:
Verfahrweg	220 mm
Max. Geschwindigkeit	32 m/min

Achse Z2:
Verfahrweg	170 mm
Max. Geschwindigkeit	32 m/min

Schlitten 1:
Anzahl feste Werkzeuge für Innenbearbeitung	9
Durchmesser Werkzeughalteraufnahme	20 mm
Anzahl feste Werkzeuge für Außenbearbeitung	6
Anzahl angetriebene Werkzeuge	4
Max. Drehzahl der angetr. Werkzeuge (GEO 7-9)	6000 min^-1
Max. Drehzahl der angetr. Werkzeuge (GEO 8-10)	3450 min^-1

Schlitten 2:
Anzahl der feste Werkzeuge für Innenbearbeitung	4
Durchmesser Werkzeughalteraufnahme	20 mm
Max. Drehzahl der angetr. Werkzeuge	siehe Schlitten 1
Gesamtleistung	12 kVA
Abmessungen, ca.	1992 x 1223 x 1821 mm
Gewicht, ca.	2200 kg

Ausstattung:

Steuerung Fanuc 32i-B
Achsenanzahl 5
Umwandlungs-Kit von Kurz- zu Langdrehautomat C-Achse für GGSP und Motorisierung Rückwärtig
Kit für Emulsion
Kühlpumpe 12 bar
Transportband
Transformator von 400 V auf 200 V
Spannzangen-Set
Stangenlader IEMCA SMART 320/32 EVO
Zange für IEMCA Smart 320

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Boley 4E Mechanikerdrehmaschine

Zustand: Gut, gebraucht

Technische Daten:
Spitzenhöhe	120 mm
Spitzenweite	450 mm
Spindeldurchlass/bohrung	23 mm
Brettbreite	100 mm
Drehzahlen	(12) 180 - 2240 min^-1
Verfahrweg Oberschlitten	140 mm
Reitstockaufnahme	MK 2
Pinolenhub	80 mm
Motorleistung	2,5 kW
Anschluss	400 V
Abmessungen ca.	1300 x 880 x 1250 mm
Gewicht ca.	600 kg

Ausstattung:

Einstechvorrichtung
Schnellwechselhalter System Multifix, Größe Aa mit Einsätzen
Umfangreiches Spannzangen-Set
3-Backen- und 4-Backenfutter mit weiteren Einsätzen
Maschinenlicht
Kühlmitteleinrichtung
Mitlaufende Körnerspitze
Feste Körnerspitzen
Bohrfutter
Div. Drehstähle
Bedienwerkzeug

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

DREHEN

Filter
