Neumaschinen

Ausgewählte Qualitätsmaschinen

Entdecken Sie unser umfangreiches Neumaschinen-Sortiment namhafter Hersteller aus den Bereichen Zerspanung und Blechbearbeitung für den gewerblichen Anwender. Viele unserer Neumaschinen sind kurzfristig ab Lager lieferbar. Gerne besuchen Sie unsere umfangreiche Neumaschinen-Ausstellung und lassen Sie sich vor Ort fundiert beraten. Bitte vereinbaren Sie hierzu vorab einen Termin.

Alle unsere Neumaschinen entsprechen dem Stand der Technik und sind damit bestens für den Einsatz in der Ausbildung und Produktion geeignet.

Weidmann Drehdornpresse WP - U - Junior

Zustand Neu

Technische Daten:
Pressdruck max.	2000 kg
Ausladung	210 mm
Einbauhöhe	420 mm
Hub	420 mm
Höhe	950 mm
Stempelstärke	40 mm
Tischfläche	245 x 200 mm
Aussparung im Tisch	55 x 90 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht, ca.	62 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Weidmann Drehdornpresse WP - Junior

Zustand Neu

Technische Daten:
Pressdruck max.	1500 kg
Ausladung	210 mm
Einbauhöhe	420 mm
Hub	420 mm
Höhe	950 mm
Stempelstärke	40 mm
Tischfläche	245 x 200 mm
Aussparung im Tisch	55 x 90 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht, ca.	48 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Weidmann Drehdornpresse MV5

Zustand Neu

Technische Daten:
Pressdruck max.	5000 kg
Ausladung	300 mm
Einbauhöhe	1000 mm
Hub	530 mm
Höhe	2100 mm
Stempelstärke	56 mm
Tischfläche	250 x 360 mm
Aussparung im Tisch	85 x 125 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht, ca.	215 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Weidmann Drehdornpresse HWP5

Zustand Neu

Technische Daten:
Pressdruck max.	5000 kg
Ausladung	250 mm
Einbauhöhe	530 mm
Hub	530 mm
Höhe	1345 mm
Stempelstärke	56 mm
Tischfläche	210 x 250 mm
Aussparung im Tisch	70 x 120 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht, ca.	145 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

Weidmann Drehdornpresse EP5

Zustand Neu

Technische Daten:
Pressdruck max.	5000 kg
Ausladung	315 mm
Einbauhöhe	800 mm
Hub	530 mm
Höhe	1650 mm
Stempelstärke	56 mm
Tischfläche	250 x 360 mm
Aussparung im Tisch	85 x 125 mm
Drehteller mit 4 Schlitzen	ø 237 mm
Gewicht, ca.	145 kg

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WHP 60 Hydr. Werkstattpresse

Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder, ideal für rationelles Arbeiten.

Technische Daten:
Kapazität	60 t
Einbauhöhe	820 mm
Arbeitsbereich, max.	820 x 300 mm
Kolbenhub	400 mm
Vorlaufgeschwindigkeit	6,1 mm/s
Rücklaufgeschwindigkeit	10 mm/s
Motorleistung	3 kW
Breite	1460 mm
Tiefe	850 mm
Höhe	2400 mm
Gewicht, ca.	700 kg

Ausstattung:

Seitlich verschiebbarer Zylinder
Großzügiger Arbeitsbereich
Höhenverstellbarer Tisch
Verwindungssteife Ausführung aus geschweißtem Stahl
Manometer
Druck-Feineinstellung
Zusätzliche Handpumpe

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WHP 250 Hydr. Werkstattpresse

Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder (via Handrad), ideal für große und schwere Werkstücke.

Abbildung zeigt WHP 160

Technische Daten:
Kapazität	250 t
Einbauhöhe	900 mm
Arbeitsbereich, max.	1300 x 450 mm
Kolbenhub	400 mm
Vorlaufgeschwindigkeit	8,58 mm/s
Rücklaufgeschwindigkeit	13,03 mm/s
Motorleistung	15 kW
Breite	2450 mm
Tiefe	1200 mm
Höhe	2650 mm
Gewicht, ca.	3100 kg

Ausstattung:

Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
Großzügiger Arbeitsbereich
Höhenverstellbarer Tisch
Verwindungssteife Ausführung mit verschweißtem Stahl
Manometer
Druck-Feineinstellung
Zusätzliche Handpumpe

Ihre Vorteile:

Eine der schwersten Ausführungen am Markt
Erhältlich mit Tonnagen bis 500 Tonnen
Höchste Leistungsfähigkeit und Stabilität
Unterschiedliche Ständerweiten auf Anfrage lieferbar
Horizontal frei positionierbarer Hydraulikzylinder, Handrad, Zahnstange und Ritzel (ab 160 to)

Mit Sonderausstattung lieferbar:

Druckfeineinstellung
SPS-Steuerung
Arbeitsplatte mit T-Nuten zum Fixieren unregelmäßig geformter Bauteile
Seitliche hydraulische Zylinderverstellung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WHP 200 Hydr. Werkstattpresse

Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder (via Handrad), ideal für große und schwere Werkstücke.

Abbildung zeigt WHP 160

Technische Daten:
Kapazität	200 t
Einbauhöhe	900 mm
Arbeitsbereich, max.	1300 x 450 mm
Kolbenhub	400 mm
Vorlaufgeschwindigkeit	6,4 mm/s
Rücklaufgeschwindigkeit	11,04 mm/s
Motorleistung	7,5 kW
Breite	2100 mm
Tiefe	1200 mm
Höhe	2850 mm
Gewicht, ca.	2600 kg

Ausstattung:

Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
Großzügiger Arbeitsbereich
Höhenverstellbarer Tisch
Verwindungssteife Ausführung mit verschweißtem Stahl
Manometer
Druck-Feineinstellung
Zusätzliche Handpumpe

Ihre Vorteile:

Eine der schwersten Ausführungen am Markt
Erhältlich mit Tonnagen bis 500 Tonnen
Höchste Leistungsfähigkeit und Stabilität
Unterschiedliche Ständerweiten auf Anfrage lieferbar
Horizontal frei positionierbarer Hydraulikzylinder, Handrad, Zahnstange und Ritzel (ab 160 to)

Mit Sonderausstattung lieferbar:

Druckfeineinstellung
SPS-Steuerung
Arbeitsplatte mit T-Nuten zum Fixieren unregelmäßig geformter Bauteile
Seitliche hydraulische Zylinderverstellung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WHP 160 Hydr. Werkstattpresse

Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder (via Handrad), ideal für große und schwere Werkstücke.

Technische Daten:
Kapazität	160 t
Einbauhöhe	1100 mm
Arbeitsbereich, max.	1100 x 350 mm
Kolbenhub	400 mm
Vorlaufgeschwindigkeit	6,2 mm/s
Rücklaufgeschwindigkeit	6,8 mm/s
Motorleistung	5,5 kW
Breite	1640 mm
Tiefe	1000 mm
Höhe	2550 mm
Gewicht, ca.	1300 kg

Ausstattung:

Seitlich verschiebbarer Zylinder über Zahnstange, Ritzel und Handrad
Großzügiger Arbeitsbereich
Höhenverstellbarer Tisch
Verwindungssteife Ausführung mit verschweißtem Stahl
Manometer
Druck-Feineinstellung
Zusätzliche Handpumpe

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WHP 100 Hydr. Werkstattpresse

Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder, ideal für rationelles Arbeiten.

Technische Daten:
Kapazität	100 t
Einbauhöhe	1010 mm
Arbeitsbereich, max.	1010 x 300 mm
Kolbenhub	400 mm
Vorlaufgeschwindigkeit	7,12 mm/s
Rücklaufgeschwindigkeit	13,42 mm/s
Motorleistung	4 kW
Breite	1600 mm
Tiefe	850 mm
Höhe	2450 mm
Gewicht, ca.	1000 kg

Ausstattung:

Seitlich verschiebbarer Zylinder
Großzügiger Arbeitsbereich
Höhenverstellbarer Tisch
Verwindungssteife Ausführung mit geschweißtem Stahl
Manometer
Druck-Feineinstellung
Zusätzliche Handpumpe

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® WFM 600M Werkzeugfräsmaschine

Universelle Werkzeugfräsmaschine nach DIN 8615. Der verwindungssteife Maschinenständer aus MEEHANITE® Qualitätsguss und die hochpräzisen, gehärteten und geschliffenen Führungen in allen Achsen, garantieren hohe Präzision und Langlebigkeit. Mit der 3-Achs-Digitalanzeige sind alle Werte direkt abrufbar und mit dem bedienerfreundlichen Bedienpult auf Auslegerarm (OPTION) ist sie individuell positionierbar.

Auspannfläche des festen Winkeltischs	900 x 500 mm
Max. Werkstückgewicht	360 kg
Werkzeugaufnahme horizontal und vertikal	ISO 40
Leistung Hauptspindelmotor / 100% ED	3,75 kW
Leistung Vorschubmotoren X/Y/Z-Achse	1,0 / 1,0 / 1,5 kW
Gesamtanschlusswert	7,4 kVA
Drehzahlbereich	40 - 3800 min^-1
Drehzahlstufen	18
Hub manuelle Bohrpinole	120 mm
Schwenkbereich	+/- 90°
Verfahrweg X (automatisch/manuell)	600 mm
Verfahrweg Y (automatisch/manuell)	460 mm
Verfahrweg Z (automatisch/manuell)	380 mm
Vorschubbereich, stufenlos X/Y/Z	10 - 650 mm/min
Eilgang	1000 mm/min
Abmessungen LxBxH, ca.	1850 x 1650 x 1900 mm
Gewicht, ca.	1780 kg

Ausstattung:

3-Achsen-Digitalanzeige (z.B. FAGOR® Innova), mit diversen Komfortfunktionen, auf bedienerfreundlichem Schwenkarm (OPTION)
Gleichstrom Servo-Motoren für alle Achsen X/Y/Z z. B. von DELTA®
Spindelrundlauf max. 0,005 mm, inkl. Prüfprotokoll nach DIN 8615 (Wälzlager SKF®/NSK®)
Federbelastete Sicherheitshandräder in allen Achsen z. B. von GANTHER®
Verwindungsfreies Maschinenbett aus MEEHANITE®-Qualitätsguss
Hochpräzise, gehärtete und geschliffene Führungen in allen Achsen mit TURCITE®-B Beschichtung
Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen
Elektr. Überlastschutz in allen Achsen
Mehrfach verstellbare Spindel-Schutzeinrichtung über Mikroendschalter gesichert
Automatische Intervall-Zentralschmierung
Bohrpinole
Schwenkbares Bedienpult auf Auslegerarm (ca. 1.600 mm) (OPTION)
Hydraulische Werkzeugklemmung
Elektrische Ausrüstung SIEMENS®, BALLUFF®
Kühlmitteleinrichtung
Horizontaleinrichtung
LED Maschinenleuchte
Großzügige Späneauffangwanne
Prüfprotokoll nach DIN 8615
Bedienwerkzeug
Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne etc. in Deutsch
CE

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MIOTAL® WFM 400M Werkzeugfräsmaschine

Universelle Werkzeugfräsmaschine nach DIN 8615. Der verwindungssteife Maschinenständer aus MEEHANITE® Qualitätsguss und die hochpräzisen, gehärteten und geschliffenen Führungen in allen Achsen garantieren hohe Präzision und Langlebigkeit. Mit der 3-Achs-Digitalanzeige sind alle Werte direkt abrufbar und über die Platzierung auf dem bedienerfreundlichen Schwenkpult ist sie ergonomisch erreichbar.

Aufspannfläche des festen Winkeltischs	800 x 400 mm
T-Nuten: Anzahl / Breite x Abstand	5/14 x 63 mm
Max. Werkstückgewicht	285 kg
Werkzeugaufnahme horizontal und vertikal	ISO 40
Leistung Hauptspindelmotor / 100% ED	2,2 kW
Leistung Vorschubmotoren X/Y/Z-Achse	je 1,0 kW
Kühlmittelpumpe	0,13 kW
Gesamtanschlusswert	5,3 kVA
Drehzahlbereich	50 - 2000 U/min
Drehzahlstufen	12
Hub manuelle Bohrpinole	100 mm
Schwenkbereich	+/- 90°
Verfahrweg X (automatisch/manuell)	385/400 mm
Verfahrweg Y (automatisch/manuell)	185/200 mm
Verfahrweg Z (automatisch/manuell)	365/380 mm
Vorschubbereich, stufenlos X/Y/Z	8-650 mm/min
Eilgang	1000 mm/min
Abmessungen LxBxH, ca.	1300 x 1400 x 1800 mm
Gewicht, ca.	1380 kg

Ausstattung:

3-Achsen-Digitalanzeige, mit diversen Komfortfunktionen, auf bedienerfreundlichem Schwenkpult
Gleichstrom Servo-Motoren für alle Achsen X/Y/Z z. B. von DELTA®
Fester Kastentisch
Späneauffangwanne
Federbelastete Sicherheitshandräder in allen Achsen z. B. von GANTHER®
Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen
Schaltgetriebe für Hauptspindel
Sicherheitseinrichtung gemäß CE oder besser:
Spindelschutz mit mehreren Mikro-Endschaltern, mehrfach verstellbar, Zwei Not-Aus-Schlagtaster (1 x Arbeitsraum, 1 x Bedienpult), Mechanische Sicherheitshandräder in allen Achsen, Elektromagnetische Spindelbremse (für sofortigen Spindelhalt), Elektrische Überlastsicherung für alle Achsen, Option: Teil-Kabine mit endschaltergesicherten Schiebetüren
Elektrische Ausrüstung SIEMENS®, BALLUFF®
Bremssystem verhindert Absacken des Tisches
Drei Reduzierhülsen SK 40 auf MK 1, 2, 3
Spannzangenfutter mit Aufnahme nach DIN 2080 inkl. Spannzangensatz (Ø 6, 8, 10, 12, 16, 20, 25 mm)
Anzugsgewindespindel
Horizontalfräsdorn (Ø27 mm)
Automatische Zentralschmierung
Lamellen-Edelstahlabdeckung für Führungsbahn der Z-Achse im Arbeitsraum
Kühlmitteleinrichtung
Großzügige Späneauffangwanne
Prüfprotokoll nach DIN 8615
Bedienwerkzeug
Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne etc. in Deutsch
CE

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MIOTAL® VBS 610 Vertikalbandsäge

Robuste Vertikalbandsäge mit Bandschweißeinrichtung und Schleifeinheit. Ideal für Werkzeug und Formenbau.

Ausladung	610 mm
Einbauhöhe	340 mm
Arbeitshöhe	1015 mm
Tischgröße	600 x 500 mm
Tischgröße Zusatztisch	220 x 500 mm
Sägebandlänge	3970 mm
Schnittgeschwindigkeit, stufenlos	20 - 85 / 120 - 500 m/min
Sägebandbreite	3 - 16 mm
Tisch neigbar, 4 Richtungen	15°
Leistung Hauptmotor	1,5 kW
Anschlusswert Bandschweißgerät	2,4 kVA
Gewicht, ca.	700 kg

Ausstattung:

Stufenlose Schnittgeschwindigkeit
Bandschweißeinrichtung
Sägeband in einstellbaren Präzisionsführungen
Allseitig neigbarer Arbeitstisch (entfällt bauartbedingt bei Maschinen mit Tischvorschub)
Bandschere
Schleifeinheit
Spänebürste
Ringschraube zum Versetzen der Maschine
Maschinenleuchte
LED-Geschwindigkeitsanzeige
Ausblasvorrichtung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® VBS 520 Vertikalbandsäge

Robuste Vertikalbandsäge mit Bandschweißeinrichtung und Schleifeinheit. Ideal für Werkzeug und Formenbau.

Schnittbreite	520 mm
Schnitthöhe	310 mm
Arbeitshöhe	1000 mm
Tischgröße	600 x 500 mm
Stufenlose Schnittgeschwindigkeit 1. Gang 2. Gang	25 - 85 m/min 120 - 500 m/min
Sägebandlänge	3880 mm
Sägebandbreite	3 - 16 mm
Kipp- und neigbarer Tisch in 4 Richtungen	15°
Motorleistung	1,5 kW
Gewicht, ca.	500 kg

Ausstattung:

Sägeband
Stufenlose Schnittgeschwindigkeit
Reduktionsgetriebe
Bandschweiseinrichtung mit Ausglüheinheit
Maschinenleuchte
Schere
Schleifstation
Spänebürste
Ausblaseinrichtung
LED Digitalanzeige (zur Anzeige der Schnittgeschwindigkeit)
Tisch mit Anschlagnut
Winkelanschlag
Parallelanschlag

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® VBS 360 Vertikalbandsäge

Kompakte Vertikalbandsäge für kleine Werkstätten und die Ausbildung.

Schnittbreite	355 mm
Schnitthöhe	230 mm
Arbeitshöhe	960 mm
Tischgröße	500 x 400 mm
Stufenlose Schnittgeschwindigkeit	20 - 90 m/min
Sägebandlänge	2840 mm
Sägebandbreite	3 - 16 mm
Kipp- und neigbarer Tisch in 4 Richtungen	15°
Motorleistung	0,75 kW
Gewicht, ca.	250 kg

Lieferumfang

Sägeband
Stufenlose Schnittgeschwindigkeit
Bandschweißeinrichtung mit Ausglüheinheit
Maschinenleuchte
Schere
Schleifstation
Spänebürste
Ausblaseinrichtung
LED Digitalanzeige (zur Anzeige der Schnittgeschwindigkeit)
Tisch mit Anschlagnut
Parallelanschlag

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® VBS 1000 Vertikalbandsäge

Robuste Vertikalbandsäge mit Bandschweißeinrichtung und Schleifeinheit. Ideal für Werkzeug und Formenbau.

Schnittbreite	1010 mm
Schnitthöhe	340 mm
Arbeitshöhe	1000 mm
Tischgröße	600 x 500 mm
Stufenlose Schnittgeschwindigkeit 1. Gang 2. Gang	20 - 85 m/min 120 - 500 m/min
Sägebandlänge	4540 mm
Sägebandbreite	3 - 16 mm
Kipp- und neigbarer Tisch in 4 Richtungen	15°
Motorleistung	1,5 kW
Gewicht, ca.	800 kg

Ausstattung:

Sägeband
Stufenlose Schnittgeschwindigkeit
Bandschweißeinrichtung
Sägeband in einstellbaren Präzisionsführungen
Allseitig neigbarer Arbeitstisch (entfällt bauartbedingt bei Maschinen mit Tischvorschub)
Bandschere
Schleifeinheit
Spänebürste
Ringschraube zum Versetzen der Maschine
Maschinenleuchte
LED-Geschwindigkeitsanzeige
Ausblasvorrichtung

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

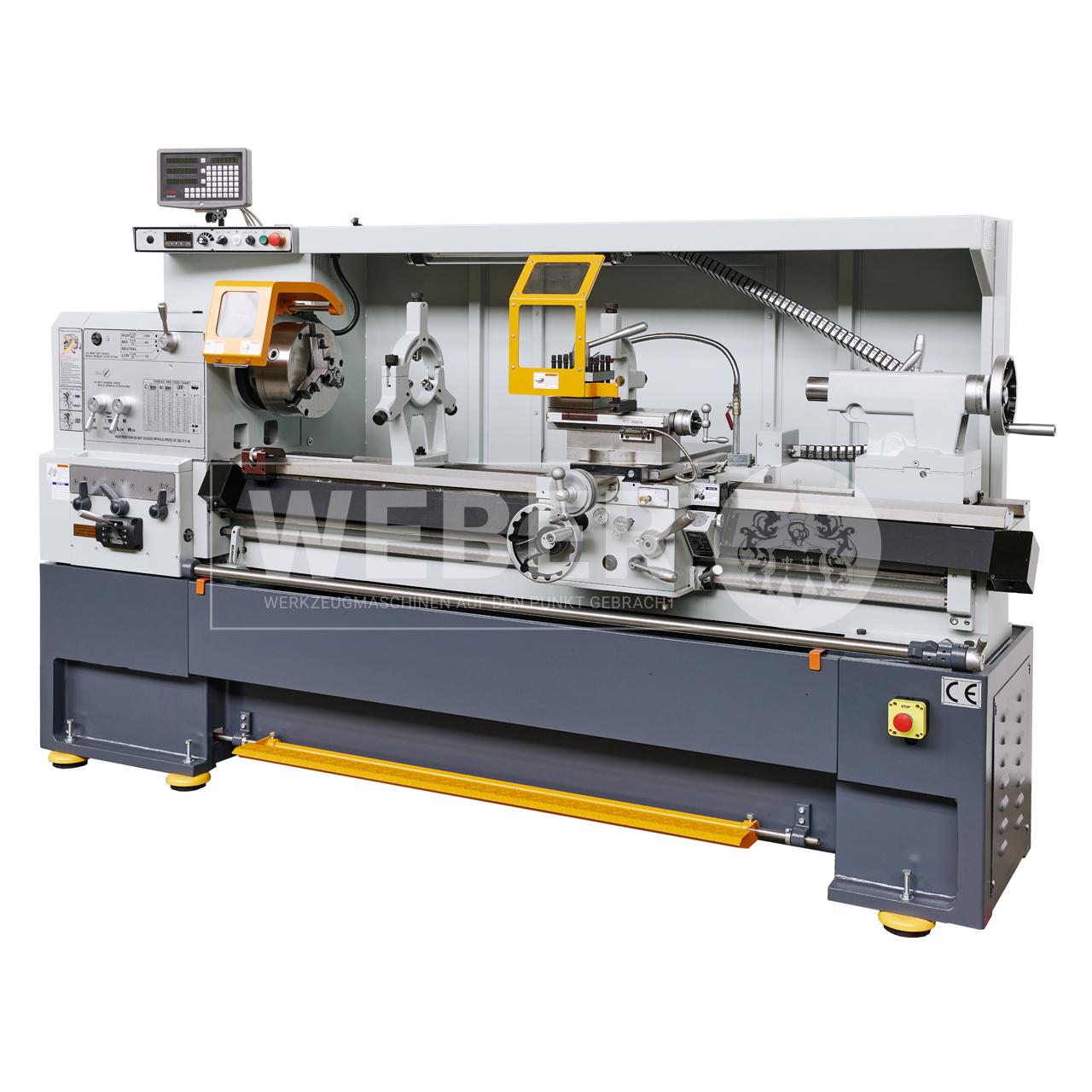

MIOTAL® TC 250 Serie Leit- und Zugspindeldrehmaschine

Stufenlose Universaldrehmaschine mit Leit- und Zugspindel, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Instandhaltung oder Produktion.

	TC 250 x 1500 V
Spitzenhöhe	250 mm
Umlaufdurchmesser über Schlitten	350 mm
Umlaufdurchmesser i.d. Kröpfung	695 mm
Spitzenweite	1500 mm
Spindelnase	DIN 55029, Camlock, Gr. 6
Bettbreite	305 mm
Querschlittenweg	272 mm
Oberschlittenweg	155 mm
Spindelbohrung	80 mm
Spindeldrehzahl, stufenlos	(3) 30 - 2200 min^-1
Whitworth Gewinde	(45) 2 - 72 TPI
Metrisch Gewinde	(39) 0,2 - 14 mm
Diametral Gewinde	(21) 8 - 44
Modul Gewinde	(18) 0,3 - 3,5
Längsvorschübe	0,04 - 1,00 mm/U
Planvorschübe	0,02 - 0,50 mm/U
Motorleistung	7,5 kW
Abmessungen LxBxH, ca.	2900 x 1175 x 2040 mm
Gewicht, ca.	2.200 kg

Merkmale:

Werkzeugmachergenauigkeit
Stufenlose Drehzahlregelung (3 Vorgelegestufen)
Feingewuchtete Hauptspindel
Stabiles Maschinenbett mit gehärteten und geschliffenen Führungen
Einteiliges Gussuntergestell
Nachstellbare Präzisionskegelrollenlager in der Hauptspindel
Leicht bedienbares Vorschubgetriebe mit großem Vorschubbereich in geschlossenem Ölbad laufend.
Wartungsarme Zentralschmierung
Herausnehmbare Brücke
CE

Ausstattung:

3-Achs-Digitalanzeige (Auflösung 0,005 mm)
Frequenzumrichter
Maschinenständer mit hoher Spritzschutzrückwand und integrierter Beleuchtung
Nach vorn ausziehbare Spänewanne
3-Backen-Drehfutter
Feststehende Lünette
Mitlaufende Lünette
Mikrometer Bett-Anschlag
Ölkühler
Zwei Not-Aus-Schlagtaster sowie Fußpedal mit elektrischer Bremseinrichtung
Endschaltergesicherter Futterschutz, Drehstahlhalterschutz und Abdeckung der Leit- und Zugspindel entsprechend der europäischen Sicherheitsnormen CE
Kühlmitteleinrichtung
Feststehende Körnerspitze
Reduzierhülse für Hauptspindel
Bedienwerkzeug in Werkzeugkiste
Bedienungsanleitung mit Ersatzteilliste

Verfügbare Optionen für diese Drehmaschine:

Schnellwechselhalter System Multifix

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenweiten, sowie als Getriebeversion oder mit stufenloser Drehzahlverstellung erhältlich. Bitte wählen Sie für Ihre Anfrage die gewünschte Version.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MIOTAL® TC 205 V Serie Stufenlose Werkzeugmacher-Drehmaschine

Werkzeugmacherdrehmaschine mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Produktion, Ausbildung, Instandhaltung oder im Werkzeugbau.

Technische Daten:
Spitzenhöhe	205 mm
Umlaufdurchmesser über Bett	410 mm
Spitzenweite	1000 mm
Bettbreite	260 mm
Spindelnase	DIN 55029 (Camlock) 9, Gr. 6
Verfahrweg Querschlitten	220 mm
Verfahrweg Oberschlitten	125 mm
Spindelbohrung	52,5 mm
Spindeldrehzahlen	20 - 3000 min^-1
Drehzahlregelung	Stufenlos
Mechanische Vorgelegestufen	2
Motorleistung	3,75 kW
Kühlmittelpumpe	0,13 kW
Längsvorschübe Z	0,05 - 1,7 mm/U
Planvorschübe X	0,025 - 0,85 mm/U
Whitworth Gewinde	(45) 2 - 72 TPI
Metrische Gewinde	(39) 0,2 - 14,0 mm
Diametral Gewinde	(21) 8 - 44 DP
Modul Gewinde	(18) 0,3 - 3,5 MP
Pinolendurchmesser	52 mm
Innenkegel Pinole	MK 4
Pinolenhub	150 mm
Abmessungen	2270 x 1120 x 1900 mm
Gewicht, ca.	1500 kg

Merkmale:

Werkzeugmaschergenauigkeit nach DIN 8605
Stufenlose Drehzahlregelung ( 2 Vorgelegestufen)
Feingewuchtete Hauptspindel
Stabiles Maschinenbett mit gehärteten und geschliffenen Führungen
Monolithisches Gußuntergestell
Nachstellbare Präzisionskegelrollenlager in der Hauptspindel
Leicht bedienbares Vorschubgetriebe mit großem Vorschubbereich in geschlossenem Ölbad laufend.
Wartungsarme Zentralschmierung
Herausnehmbare Brücke

Lieferumfang:

3-Achs-Digitalanzeige (Auflösung 0,005 mm)
3-Backen-Drehfutter
Werkzeugschnellwechselhalter mit vier Kassetten
Hohe Spritzschutzrückwand und integrierte LED-Wannenleuchte
Nach vorn ausziehbare Spänewanne
Rutschkupplung
Feststehende Lünette mit Kugellagereinsätzen
Mitlaufende Lünette
Mikrometer-Bettanschlag
Maschinenschuhe (1 Satz á 6 Stück)
Zwei Not-Aus-Schlagtaster
Fußpedal mit doppelter Bremseinrichtung ( mechanisch und elektrisch)
Endschaltergesicherter Futterschutz, Drehstahlhalterschutz und Abdeckung der Leit- und Zugspindel entsprechend der europäischen Sicherheitsnormen CE
Kühlmitteleinrichtung
2 Feste Körnerspitzen
Reduzierhülse für Hauptspindel
Bedienwerkzeug
Bedienwerkzeug in Werkzeugkiste
Bedienungsanleitung mit Ersatzteilliste

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

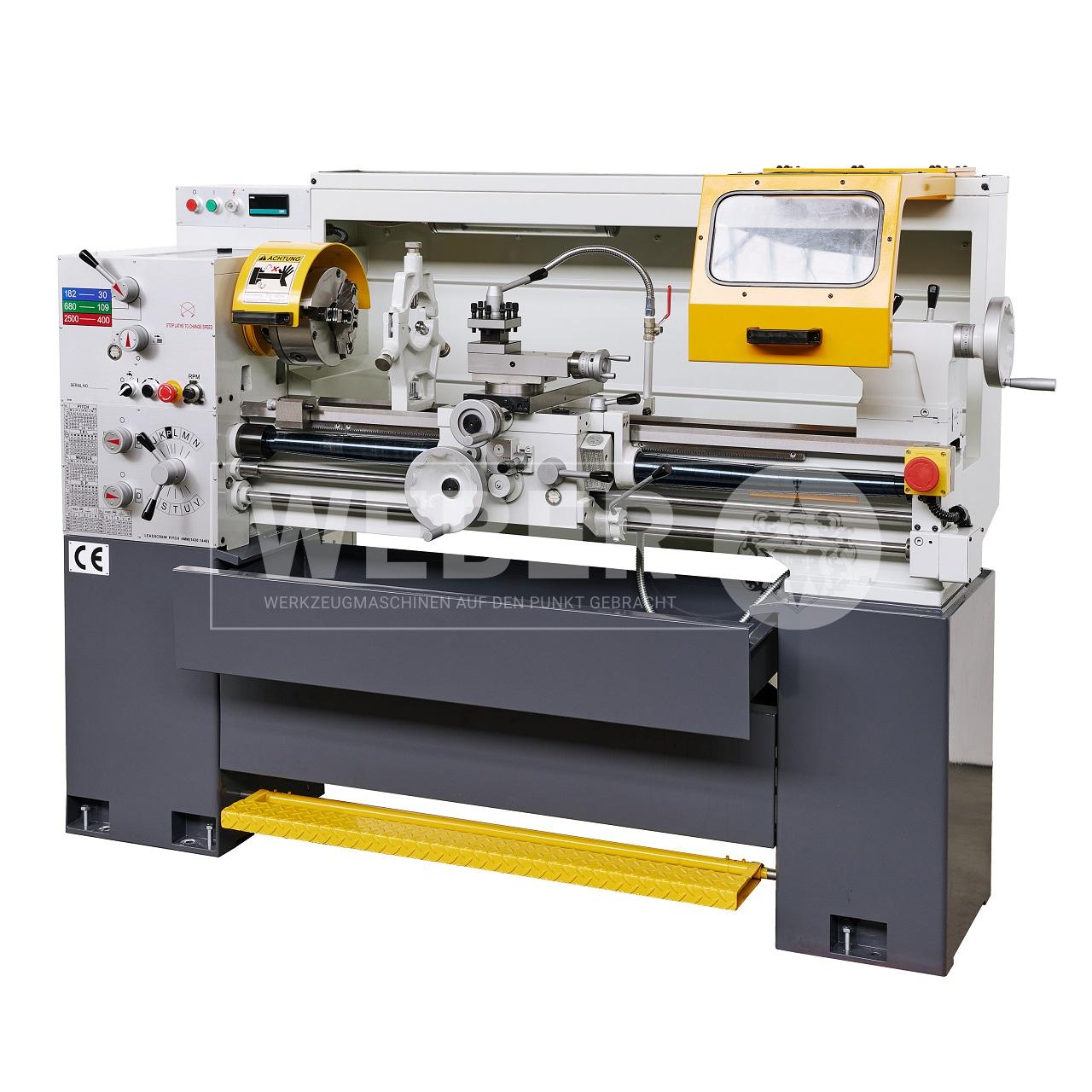

MIOTAL® TC 180 x 1000 V Werkzeugmacher-Drehmaschine

Werkzeugmacherdrehmaschine, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzise Arbeiten z.B. im Formen- und Werkzeugbau oder für die Ausbildung.

Technische Daten:	TC 180 x 1000 V
Spitzenweite	1000 mm
Spitzenhöhe	178 mm
Umlaufdurchmesser über Bett	ø 356 mm
Bettbreite	190 mm
Verfahrweg Querschlitten	160 mm
Verfahrweg Oberschlitten	90 mm
Spindelanschluss	DIN 55029 (Camlock) D 1 - 4
Spindelbohrung	ø 40 mm
Max. Futterdurchmesser	ø 200 mm
Spindeldrehzahl, stufenlos	30 - 2000 1/min
Mechanische Vorlegestufen	3
Motorleistung	2,2 kW
Längsvorschübe Z	(40) 0,044 - 1,96 mm/U
Planvorschübe X	(40) 0,022 - 0,98 mm/U
Gewinde Metrisch	(32) 0,4 - 7,0 mm
Gewinde Zoll	(32) 4 - 56 Gg/Zoll
Gewinde Modul	(32) 0,4 - 7,0
Gewinde Diametral	(32) 7,5 - 112
Pinolendurchmesser Reitstock	ø 40 mm
Innenkegel der Pinole Reitstock	MK 3
Pinolenhub	100 mm
Seitliche Verstellung	± 10 mm
Gewicht, ca.	750 kg

Merkmale:

Abnahmeprotokoll nach DIN

Präzise, gehärtete und geschliffene Führungen
Robuster Spindelstock mit Ölumlaufschmierung, präzisionsgelagerte Spindel, Zahnräder gehärtet und geschliffen für dauerhafte Qualität
Elektromagnetische Spindelbremse (TC), Frequenzumrichter mit elektrischer Bremseinrichtung (V-Modelle)
Verwindungssteife Maschinenbetten aus MEEHANITE-Qualitätsguss, spannungsfrei geglüht und mehrfach verrippt für höchste Laufruhe
Elektrische Ausrüstung von SIEMENS/SCHNEIDER
Überlastsicherung für Vorschubgetriebe
Impulstaster für Hauptspindel
CE / IEC sowie dt. Dokumentation und dt. Service

Grundausstattung (Standardzubehör):

Maschinenständer mit Spritzschutzrückwand
3-Backen-Drehfutter
4-fach Stahlhalter
Fußpedal mit mech. Bremseinrichtung
Kühlmitteleinrichtung
Futterschutz und Spindelabdeckung entsprechend den europäischen Sicherheitsnormen CE
1 Feste Körnerspitze für Hauptspindel
1 Feste Körnerspitze MK3
1 Prüfprotokoll
Schutzeinrichtungen und elektrische Ausstattung gemäß CE
Reduzierhülse für Hauptspindel Bedienwerkzeug

Diese Drehmaschine ist in zwei verschiedenen Spitzenweiten erhältlich. Bitte wählen Sie für Ihre Anfrage die gewünschte Spitzenweite.

Verfügbare Optionen für diese Drehmaschine:

3-Achs-Digitalanzeige
Schnellwechselhalter System Multifix

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

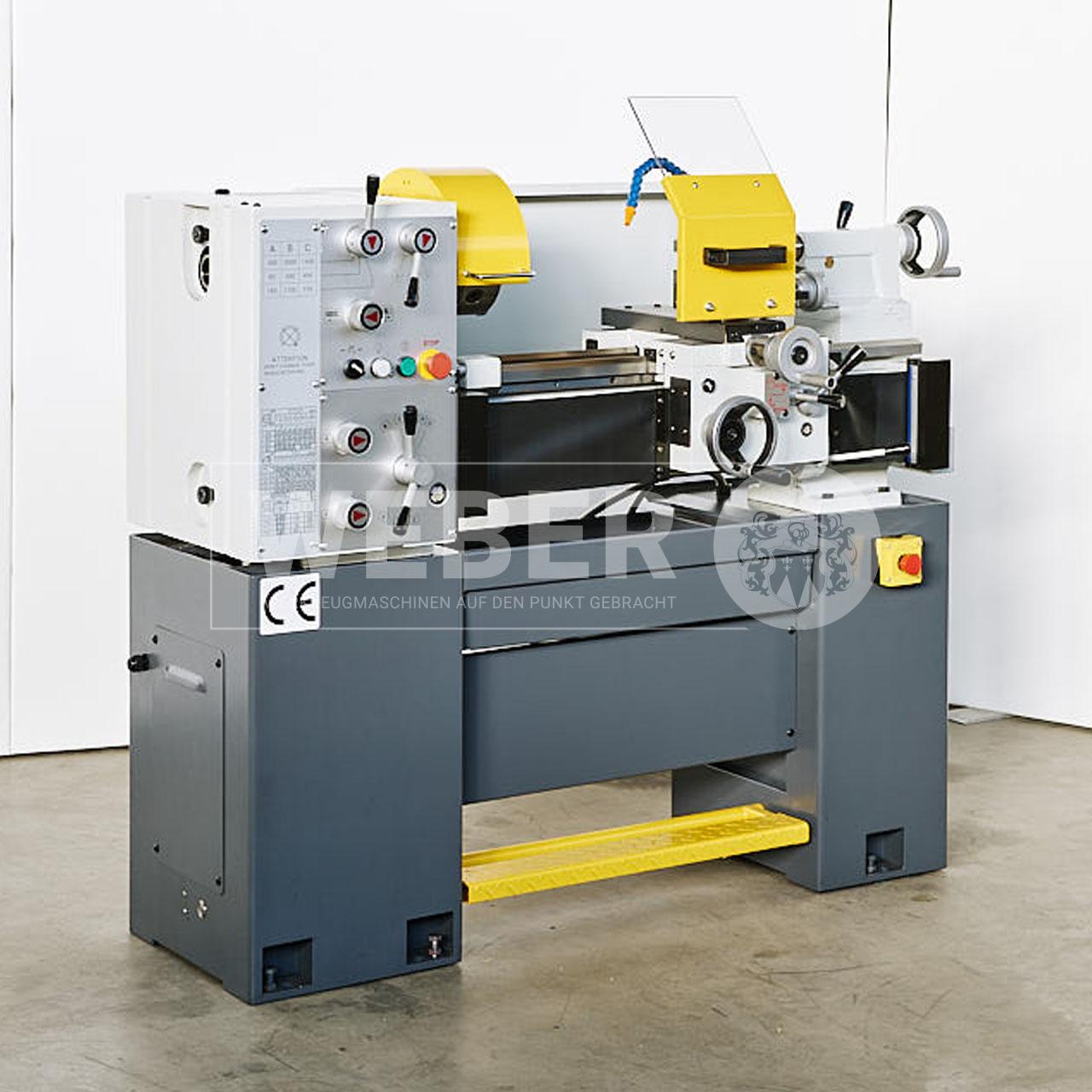

MIOTAL® TC 165 x 600 Leit- und Zugspindeldrehmaschine

Werkzeugmacherdrehmaschine, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Ausbildung, Instandhaltung oder im Werkzeugbau.

Technische Daten:
Spitzenweite	600 mm
Spitzenhöhe	165 mm
Umlaufdurchmesser über Bett	330 mm
Umlaufdurchmesser über Querschlitten	195 mm
Bettbreite	190 mm
Querschlittenweg	165 mm
Oberschlittenweg	100 mm
Hauptspindelbohrung	41 mm
Spindelaufnahme	DIN 55029, KK 4
Drehzahlstufen	9
Drehzahlbereich	82 - 2000 1/min
Kegel im Reitstock	MK 3
Pinolendurchmesser	40 mm
Pinolenhub	100 mm
Längsvorschübe	(12) 0,068 - 0,936 mm/U
Quervorschübe	(12) 0,034 - 0,468 mm/U
Gewinde Metrisch	(30) 0,4 - 7,0 Steigung in mm
Whitworth - Gewinde	(32) 4 - 56 Gg/Zoll
Antriebsleistung	2,2 kW
Abmessungen, ca.	1370 x 730 x 1580 mm
Gewicht, ca.	595 kg

Ausstattung:

Not-Aus-Schlagtaster

Abdeckung für Leit- und Zugspindel

Große mattverchromte Skalen
Hinterer Späneschutz
Endschalter gesicherter Futterschutz
Fußbremse
Mikrometer-Bettanschlag
Drehstahlhalterschutz
Kühlmitteleinrichtung
4-fach Stahlhalter
Reduzierhülse für Hauptspindel
Bedienungsanleitung
Bedienungsschlüssel

Optionen:

Digitalanzeige
Maschinenleuchte
Schnellwechselhalter System Multifix
uvm.

Preis auf Anfrage

MIOTAL® TB 18EV Tischbohrmaschine

Präzise, laufruhige Standardbohrmaschine, hohe Genauigkeit und Qualität. Bohrtisch über Zahnstange verstellbar und um die Säule schwenkbar. Motorschutz, Sterngriff. Netzanschluss 230 V.

Dauerbohrleistung in St 60	18 mm
Normalbohrleistung	20 mm
Spindeldrehzahlen stufenlos	(4) 300 - 3.500 U/min
Spindel	MK 2
Bohrtiefe	95 mm
Ausladung	180 mm
Abstand Spindel/Tisch	bis 400 mm
Tischfläche	260 x 260 mm
Säulendurchmesser	80 mm
Gesamthöhe	1080 mm
Gleichstrommotor	0,75 kW
Gewicht	98 kg

Merkmale:

Motorschutzschalter
Sterngriff
Not-Aus-Schlagtaster
Mikroendschaltergesicherter Spindelschutz
CE

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® SBSM 332 Bohrerschleifmaschine

Kombinierte Bohrerschleifmaschine für Bohrer ab 3 mm bis Bohrer mit bis zu 32 mm. Ideal für Werkstätten, Schlossereien und Metallbaubetriebe.

Bohrerdurchmesser	3 - 32 mm
Spitzenwinkel	90° - 140°
Drehzahl Schleifscheibe	4800 U/min
Anschluss	230 V
Motorleistung	0,25 kW
Gewicht, ca.	32 kg
Abmessungen LxBxH, ca.	360 x 250 x 310 mm

Merkmale:

Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
Einfache Bedienung
Sichere Bedienung durch zwangsgeführten Schleifvorgang
Spitzenwinkel einstellbar von 90° - 140°
Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
Inklusive Ausspitzeinrichtung für eine einwandfreie Zentrierung des Bohreres am Werkstück und zur Verringerung der Vorschubkraft beim Bohren
Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
Rotor mit Präzisionskugellager
Vibrationsfreier Lauf durch hohes Eigengewicht
CE

Lieferumfang:
Schleifscheibe CBN
10 ER-Spannzangen ER 3 -12 mm, 20 ER-Spannzangen ER 40, 13 - 32 mm (geeignet für Zwischengrößen)
Spannzangenhalter ER 20 und ER 40

1.486,31 €*

MIOTAL® SBSM 320 Bohrerschleifmaschine

Bohrerschleifmaschine für Bohrer mit bis zu 20 mm. Ideal für Werkstätten, Schlossereien und Metallbaubetriebe.

Bohrerdurchmesser	3 - 20 mm
Spitzenwinkel	90° - 140°
Drehzahl	4800 U/min
Anschluss	230 V
Motorleistung	0,12 kW
Gewicht, ca.	8,6 kg
Abmessungen, ca.	290 x 150 x 180 cm

Merkmale:
Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
Sichere Bedienung durch zwangsgeführten Schleifvorgang
Spitzenwinkel einstellbar von 90° - 140°
Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
Inklusive Ausspitzeinrichtung zur Verringerung der Vorschubkraft
Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
Rotor mit Präzisionskugellager
CE

Lieferumfang:
Schleifscheibe CBN
11 Spannzangen ER 20, 3 - 13 mm
7 Spannzangen ER 24, 14 - 20 mm
Spannzangenhalter ER 20, ER 25

696,15 €*

MIOTAL® SBSM 313 Bohrerschleifmaschine

Intuitiv bedienbare Bohrerschleifmaschine für kleine Bohrerdurchmesser.

Bohrerdurchmesser	3 - 13 mm
Spitzenwinkel	90° - 140°
Drehzahl	4800 U/min
Anschluss	230 V
Motorleistung	0,12 kW
Gewicht, ca.	8,1 kg
Abmessungen LxBxH, ca.	320 x 180 x 190 cm

Merkmale:

Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
Sichere Bedienung durch zwangsgeführten Schleifvorgang
Spitzenwinkel einstellbar von 90° - 140°
Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
Inklusive Ausspitzeinrichtung zur Verringerung der Vorschubkraft
Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
Rotor mit Präzisionskugellager
CE

Lieferumfang:

Schleifscheibe CBN
11 Spannzangen ER 20, 3 - 13 mm
Spannzangenhalter ER 20

474,81 €*
