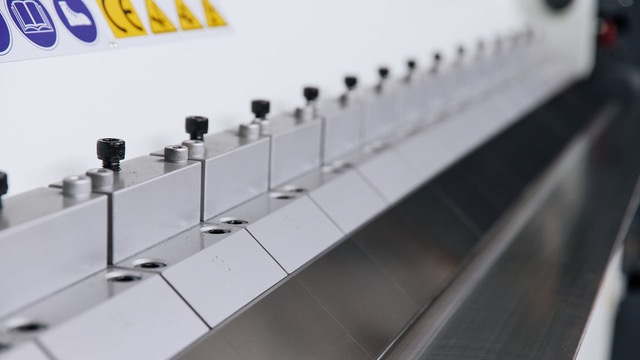

Leistungsfähige Biegemaschinen auch für schwierige Büge
Ob Maschinen mit manuellem oder motorischem Antrieb - In der allgemeinen Blechbearbeitung, in Spenglereibetrieben, im Stahlbau, im Behälterbau, etc. sind Biegemaschinen ein fester Bestandteil der Betriebsausstattung. Durch optimal abgestimmte Werkzeugformen können auch schwierige Büge in einem oder mehreren Arbeitsschritten umgesetzt werden. Die Einhaltung des Mindest-Biegeradius relativ zur Blechdicke, des geeigneten Werkzeugs und die Auswahl des geeigneten Materials sind dabei Voraussetzung für ein optimales Bearbeitungsergebnis bezüglich Oberfläche und Rissfreiheit des bearbeiteten Werkstücks.

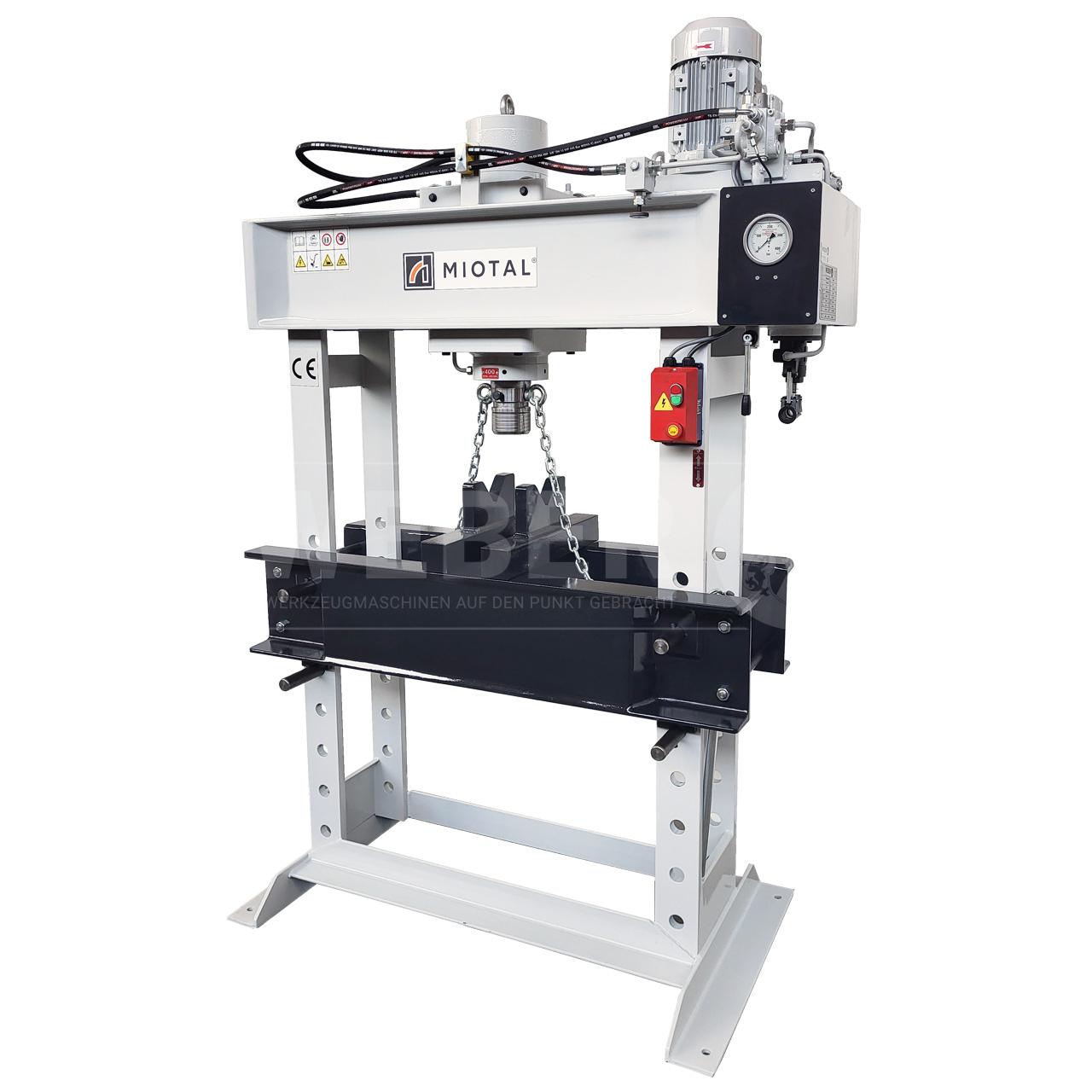

MIOTAL® WHP 60 Hydr. Werkstattpresse
Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder, ideal für rationelles Arbeiten.
| Technische Daten: | |
| Kapazität | 60 t |
| Durchgang zw. Ständer | 820 mm |
| Arbeitsbereich, max. | 820 x 300 mm |
| Kolbenhub | 400 mm |
| Vorlaufgeschwindigkeit | 6,1 mm/s |
| Rücklaufgeschwindigkeit | 10 mm/s |
| Motorleistung | 3 kW |
| Breite | 1460 mm |
| Tiefe | 850 mm |
| Höhe | 2400 mm |
| Gewicht, ca. | 700 kg |
Ausstattung:
- Seitlich verschiebbarer Zylinder
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung aus geschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

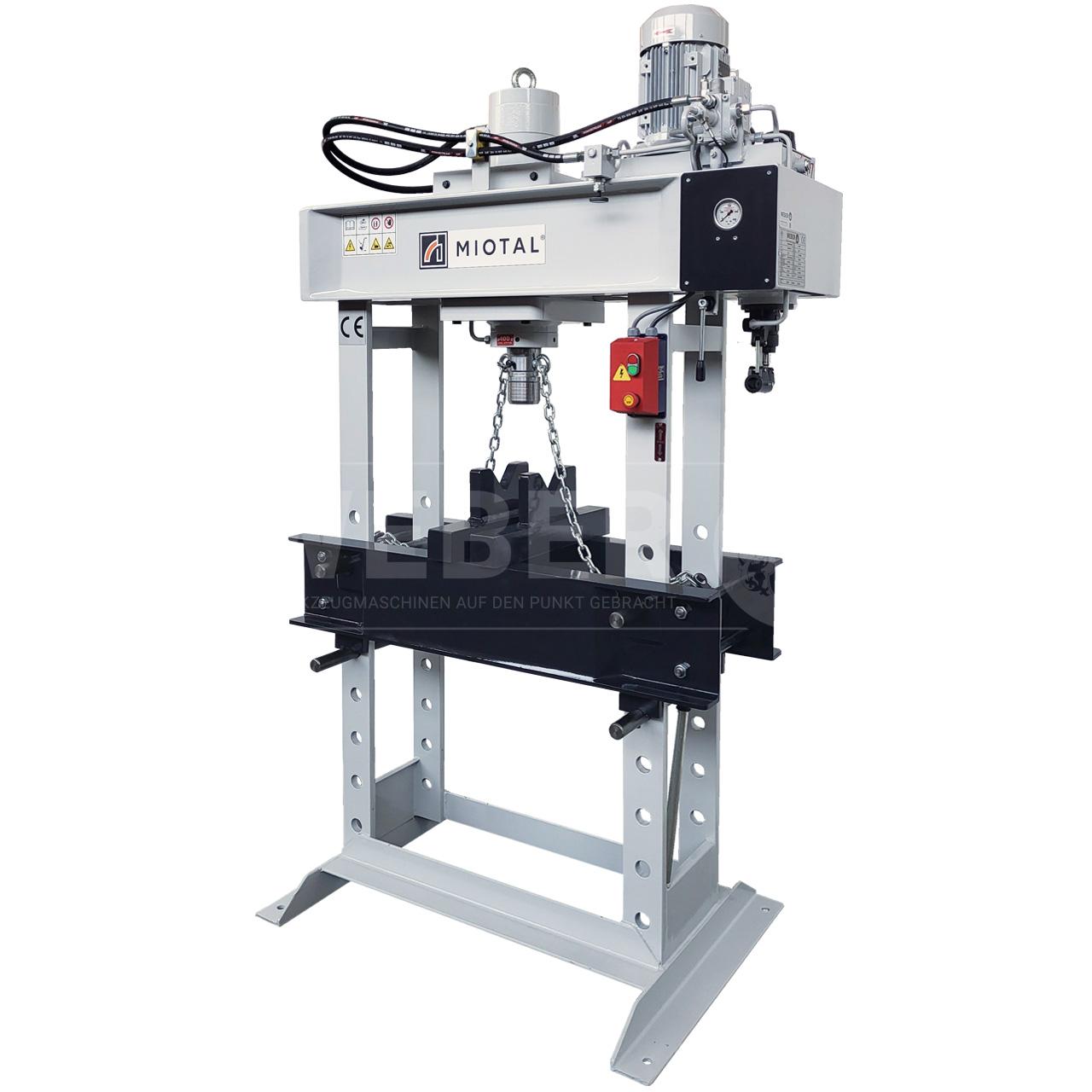

MIOTAL® WHP 100 Hydr. Werkstattpresse
Leistungsstarke hydraulische Werkstattpresse mit verschiebbarem Zylinder, ideal für rationelles Arbeiten.
| Technische Daten: | |
| Kapazität | 100 t |
| Durchgang zw. Ständer | 1010 mm |
| Arbeitsbereich, max. | 1010 x 300 mm |
| Kolbenhub | 400 mm |
| Vorlaufgeschwindigkeit | 7,12 mm/s |
| Rücklaufgeschwindigkeit | 13,42 mm/s |
| Motorleistung | 4 kW |
| Breite | 1600 mm |
| Tiefe | 850 mm |
| Höhe | 2450 mm |
| Gewicht, ca. | 1000 kg |
Ausstattung:
- Seitlich verschiebbarer Zylinder
- Großzügiger Arbeitsbereich
- Höhenverstellbarer Tisch
- Verwindungssteife Ausführung mit geschweißtem Stahl
- Manometer
- Druck-Feineinstellung
- Zusätzliche Handpumpe
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

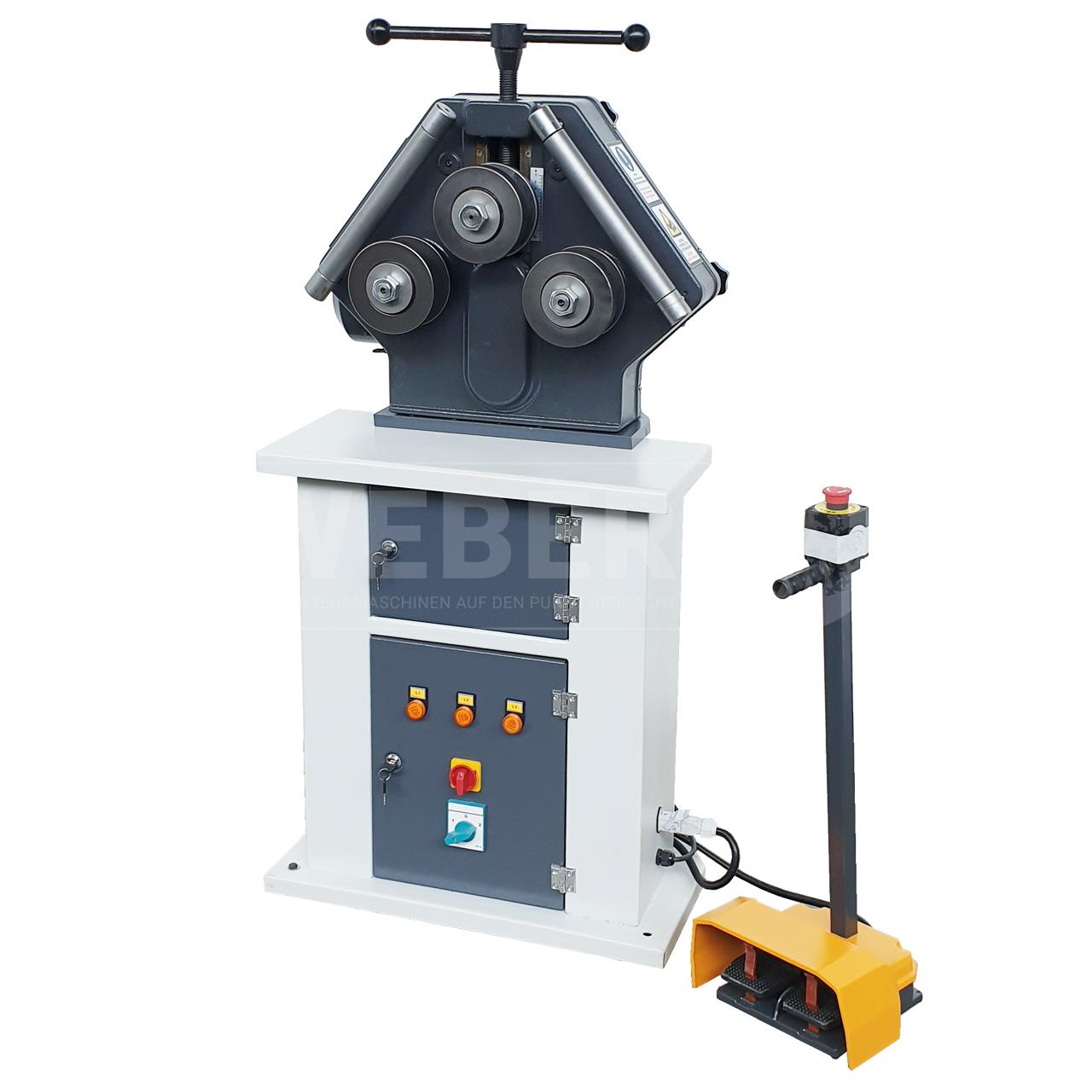

MIOTAL® PBM 50 Profilbiegemaschine
Motorische Profilringbiegemaschine mit zwei Geschwindigkeiten und mobilem Bedienpult. Die PBM 35 kann horizontal und vertikal verwendet werden.
| Flach, hochkant / Ø | 60 x 10 mm / 500 mm |
| Voll, quadratisch / Ø | 35 x 35 mm / 900 mm |
| Rohr, rund / Ø | 70 x 2 mm / 1000 mm |
| Wellendurchmesser | 50 mm |
| Walzendurchmesser | 138 mm |
| Biegegeschwindigkeit | 4,5 / 9 m/min |
| Spannung | 400 V |
| Motorleistung | 0,6 / 0,9 kW |
| Abmessungen BxTxH, ca. | 780 x 1040 x 1470 mm |
| Gewicht ca. | 360 kg |
Ausstattung:
- Maschine in stabiler Stahlschweißkonstruktion
- Walzenantrieb über Getriebe
- Gehärtete Walzen (Standard-Walzen-Satz im Lieferumfang enthalten)
- Aufnahme-Schäfte gehärtet und geschliffen
- Alle Schalt- und Bedienelemente auf dem mobilen Steuerpult mit Fußpedal für Recht-/Linkslauf
- Manuel einstellbare Richtrollen
- Horizontal und vertikal einsetzbar
Optionen auf Anfrage:
- Hydraulische Oberwalzenzustellung
- Zweistufiger Motor
- Digitalanzeige
- Bremsmotor zum Herstellen von Präzisionsbügen
- Rollensätze
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® PBM 35 Profilbiegemaschine
Motorische Profilringbiegemaschine mit mobilem Bedienpult. Die PBM 35 kann horizontal und vertikal verwendet werden.
| Flach, hochkant / Ø | 50 x 10 mm / 800 mm |
| Voll, quadratisch / Ø | 30 x 30 mm / 700 mm |
| Rohr, rund / Ø | 60 x 2 / 1200 mm |
| Wellendurchmesser | 50 mm |
| Walzendurchmesser | 138 mm |
| Biegegeschwindigkeit | 4,5 m/min |
| Spannung | 400 V / 50 Hz |
| Motorleistung | 0,6 / 0,9 kW |
| Abmessungen BxTxH, ca. | 780 x 1040 x 1470 mm |
| Gewicht ca. | 360 kg |
Ausstattung:
- Maschine in stabiler Stahlschweißkonstruktion
- Walzenantrieb über Getriebe
- Gehärtete Walzen (Standard-Walzen-Satz im Lieferumfang enthalten)
- Aufnahme-Schäfte gehärtet und geschliffen
- Alle Schalt- und Bedienelemente auf dem mobilen Steuerpult
- Manuel einstellbare Richtrollen
- Horizontal und vertikal einsetzbar
- Optional mit hydraulischer Oberwalzenzustellung
- CE
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® RBM 3-Walzen-Rundbiegemaschinen Serie
Abbildung zeigt MIOTAL® RBM 1070 x 95 HMD
Robuste motorische 3-Walzen-Rundbiegemaschine mit Konischbiegeeinrichtung und mobilem Steuerpult.
| Biegelänge | 1070 mm |
| Biegeleistung, St 37 | 3,5 mm |
| Biegeleistung V2A | 2,0 mm |
| Walzen-Ø | 95 mm |
| Walzengeschwindigkeit | 9 Upm |
| Motorleistung | 1,1 kW |
| Gewicht, ca. | 380 kg |
| Abmessungen LxBxH, ca. | 1350 x 760 x 1250 mm |
Ausstattung:
- Zwei-Walzen-Antrieb
- Induktionsgehärtete Walzen aus SAE 1050 Qualitätsstahl
- Solider Gusskörper
- Oberwalze ausschwenkbar
- Mobiles Steuerpult mit Fusspedal-Bedienung
- Konischbiegeeinrichtung
- Betriebsanleitung
- CE-Konformität
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage

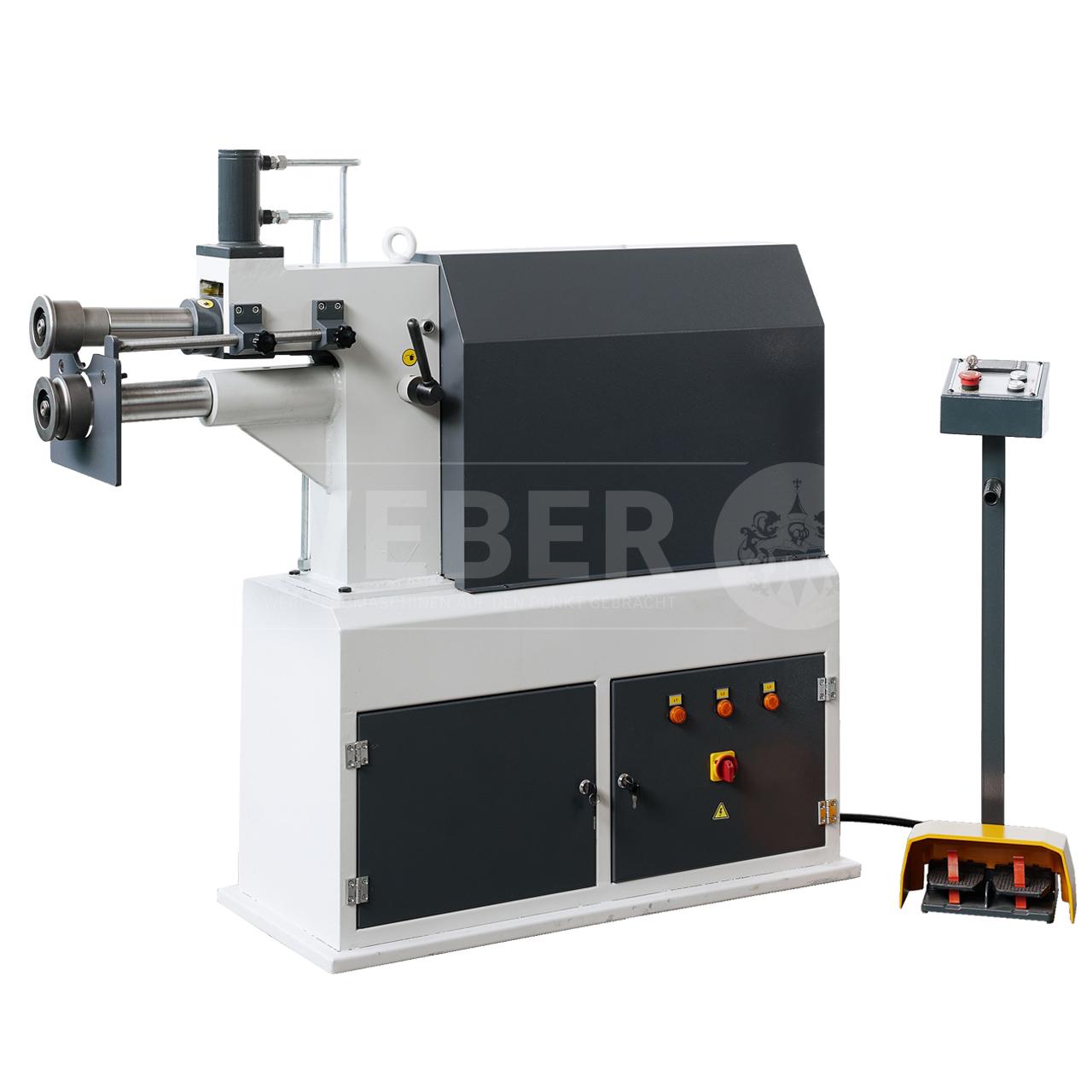

MIOTAL® MSM 40 H Sicken- und Bördelmaschine m. hydraulischer Zustellung
Sicken- und Bördelmaschine mit hydraulischer Klemmung und mobilem Bedienpult für die Fußbedienung.
| Blechstärke max.* | 4,0 mm |
| Arbeitsgeschwindigkeit | 5 min-1 |
| Wellenlänge | 300 mm** |
| Wellendurchmesser | 65 mm |
| Motorleistung | 2,2 kW + 1,5 kW |
| Anschluss | 400 V |
| Gewicht | 460 kg |
* Materialfestigkeit 400 N/mm2
** ohne Anschlag
Merkmale:
- Erweiterter Einsatzbereich durch 8 verschiedene, optional erhältliche Walzenpaare
- Obere Welle mit Schnellverstellung und stabiler Klemmung
- Axial verschiebbare Anschlagplatte für hohe Wiederholgenauigkeit
- Bedienung über Fußpedal, somit beide Hände frei zum Halten des Werkstückes
- Leistungsstarker Antriebsmotor
- Hohe Genauigkeit durch präzisionsgelagerte Wellen
- Zum wirtschaftlichen Herstellen verschiedenster Sickenarten
Lieferumfang:
- Sickenwalzen
- Mobiles Fußpedal-Bedienpult
- Werkstückanschlag
- Walzenschlüssel
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® MSM 25 Sicken- und Bördelmaschine m. manueller Zustellung
Sicken- und Bördelmaschine mit manueller Klemmung und mobilem Bedienpult für die Fußbedienung.
| Blechstärke max.* | 2,5 mm |
| Arbeitsgeschwindigkeit | 5 min-1 |
| Wellenlänge | 250 mm** |
| Wellendurchmesser | 65 mm |
| Motorleistung | 1,5 kW |
| Anschluss | 400 V |
| Gewicht, ca. | 400 kg |
* Materialfestigkeit 400 N/mm2
** ohne Anschlag
Merkmale:
- Erweiterter Einsatzbereich durch 8 verschiedene, optional erhältliche Walzenpaare
- Obere Welle mit Schnellverstellung und stabiler Klemmung
- Axial verschiebbare Anschlagplatte für hohe Wiederholgenauigkeit
- Bedienung über Fußpedal, somit beide Hände frei zum Halten des Werkstückes
- Leistungsstarker Antriebsmotor zum Bearbeiten von Blechen bis zu 2,5 mm Stahlblech
- Hohe Genauigkeit durch präzisionsgelagerte Wellen
- Zum wirtschaftlichen Herstellen verschiedenster Sickenarten
Lieferumfang:
- Sickenwalzen
- Mobiles Fußpedal-Bedienpult
- Werkstückanschlag
- Walzenschlüssel
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
MIOTAL® AKB 2035 x 2,5 Schwenkbiegemaschine
Der verwindungsfreie, schwere Maschinenkörper ist für sehr hohe Belastungen ausgelegt.

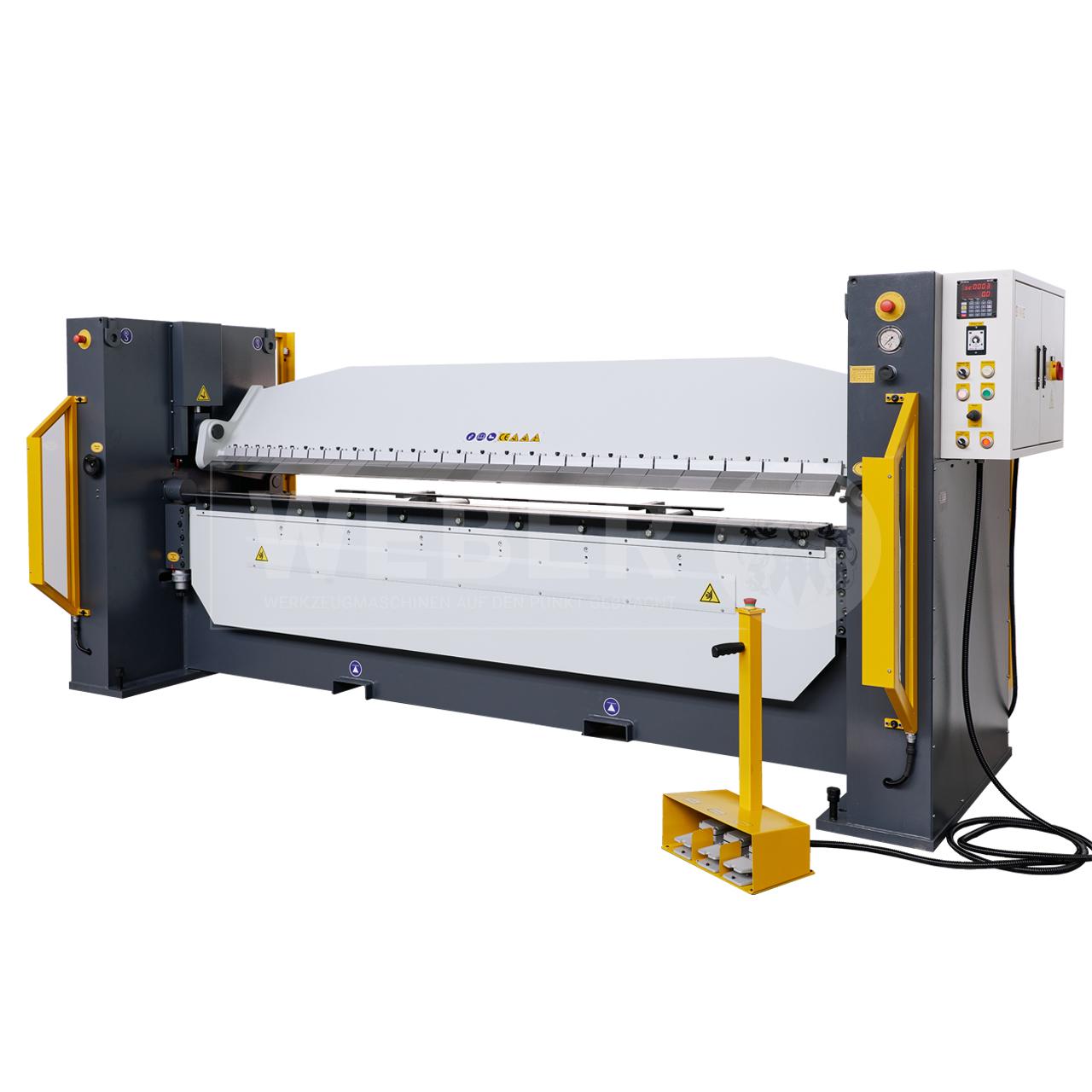

Abbildung zeigt eine NC-Schwenkbiegemaschine der AKB Serie.
NC-Schwenkbiegemaschine mit hydraulischer Klemmung mit segmentiertem Oberwerkzeug. Der verwindungsfreie, schwere Maschinenkörper ist für sehr hohe Belastungen ausgelegt. Damit garantiert diese Maschine eine hohe und gleichbleibende Qualität Ihrer Biegeerzeugnisse. Die integrierte Werkzeugaufnahme ermöglicht einen unkomplizierten Austausch der Werkzeuge. So lässt sich die AKB-Schwenkbiegemaschine Ihren zukünftigen Erfordernissen problemlos anpassen.
| AKB 2035 x 2,5 | |
| Arbeitsbreite | 2035 mm |
| Biegekapazität (St42) | 2,5 mm |
| Biegewinkelverstellung von/bis | 0 - 135° |
| Verstellbarkeit der Biegewange | 15 mm |
| Antriebsleistung Hydraulik Motor | 2,2 kW |
| Gewicht, ca. | 2100 kg |
| Abmessungen LxBxH, ca. | 3000 x 1100 x 1750 mm |
Damit garantiert diese Maschine eine hohe und gleichbleibende Qualität Ihrer Biegeerzeugnisse.
Die integrierte Werkzeugaufnahme ermöglicht einen unkomplizierten Austausch der Werkzeuge.
So lässt sich die AKB-Schwenkbiegemaschine Ihren zukünftigen Erfordernissen problemlos anpassen.
Modellbeschreibung:
- MIKRA-Bending Control Positioniersteuerung Typ "M15S" (alternative Steuerungsvarianten optional erhätlich)
- Massive und verwindungsfreie Stahlschweißkonstruktion
- Biegewangenverstellung von 0 bis 135°
- Ober- und Biegewange hydraulisch angetrieben
- Klemmdruck der Oberwange beidseitig zentral von vorne einstellbar
- Bombierung von Ober-, Unter- und Biegewange manuell einstellbar
- Segmentierte Oberwange / Oberwangenschräge 45°
Lieferumfang:
- Manueller Hinteranschlag 600 mm
- Werkzeugsatz
- Oberwerkzeug: Spitzschiene 45°
- Unterwangenschiene
- Biegewangenschiene 25,0 mm
- Manuelle Spalteinstellung
- 3-fach Fußschalter
- Regelventil zur Einstellung des Hydraulikdrucks von vorn
- Fußpedal mit drei Funktionen, Handgriff und Not-Aus-Schlagtaster
- Lichtschranke
- Ölfüllung
- Dokumenation
- CE
Nicht die richtige Variante? Die Maschine ist in verschiedenen Biegelängen und für verschiedene Blechstärken erhältlich. Bitte wählen Sie für Ihre Anfrage die gewünschte Blechstärke aus.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Fasti 204 Schwenkbiegemaschine mit Geißfuß H120
Fasti 204 Schwenkbiegemaschine
| Technische Daten: | |
| Größe | 10 / 2 |
| Nutzlänge | 1020 mm |
| Blechdicke bei 400 N/mm2 | 2 mm |
| Hub der Oberwange | 220 mm |
| Verstellbarkeit der Unterwange | 60 mm |
| Verstellbarkeit der Biegewange | 60 mm |
| Geißfußsegment Höhe | 120 mm |
| Gewicht, ca. | 460 kg |
Ausstattung:
- Spitzschiene SA 45° (WZS 1000), ca. 700 N/mm2 Zugfestigkeit
- 2 Biegeschienen bestehend aus:
- Biegewangen- und Unterwangenverstellung 60 mm
- Verstellbarer Winkelanschlag
Abbildung zeigt Fasti 204 H60
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Fasti 102 Rundbiegemaschine
Fasti 102 Rundbiegemaschine
| Technische Daten: | |
| Nutzlänge | 1020 mm |
| Blechdicke bei 400 N/mm2 | 1,5 mm |
| Walzendurchmesser | 65 mm |
| Gewicht, ca. | 190 kg |
Ausstattung:
- Hinterwalzenanstellung manuell ueber Handrad nach digitaler Positionsanzeige
- Ballige Walzen mit Falznute und Drahteinlegerillen, ca. 700 N/mm² Zugfestigkeit
Preis auf Anfrage
Bernardo TB 1270 Schwenkbiegemaschine
Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe.
| Arbeitslänge | 1270 mm |
| Max. Blechstärke (400 N / mm²) | 2,0 mm |
| Max. Öffnungsweite | 45 mm |
| Biegewinkel | 0 - 135° |
| Breite | 1620 mm |
| Tiefe* | 1115 mm |
| Höhe | 1150 mm |
| Gewicht ca. | 340 kg |
| * mit Hinteranschlag |
Merkmale:
- Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe
- Robuste Bauweise im modernen Design
- Leichte Verstellung der Oberwange mittels Fußpedal, Hände sind frei für das Werkstück
- Manuelle Biegemaschine für Standardbiegeaufgaben
- Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
- Optimales Preis-Leistungsverhältnis
- Schneller und einfacher Biegevorgang mittels Bügelgriff
- Leichtes Einstellen der Unterwange auf die jeweilige Blechstärke
- Hohe Oberwange zum Herstellen von hoch aufgekanteten Profilen
Lieferumfang:
- Segmentierte Oberwange
- Hinteranschlag
- Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 150 | 200 | 250 | 270 mm
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Bernardo TB 1020 Schwenkbiegemaschine
Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe.
| Arbeitslänge | 1020 mm |
| Max. Blechstärke (400 N / mm²) | 2,5 mm |
| Max. Öffnungsweite | 48 mm |
| Biegewinkel | 0 - 135° |
| Breite | 1350 mm |
| Tiefe* | 1115 mm |
| Höhe | 1140 mm |
| Gewicht ca. | 290 kg |
| * mit Hinteranschlag |
Merkmale:
- Universell einsetzbare Biegemaschine für Spenglereien und Reparaturbetriebe
- Robuste Bauweise im modernen Design
- Leichte Verstellung der Oberwange mittels Fußpedal, Hände sind frei für das Werkstück
- Manuelle Biegemaschine für Standardbiegeaufgaben
- Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
- Optimales Preis-Leistungsverhältnis
- Schneller und einfacher Biegevorgang mittels Bügelgriff
- Leichtes Einstellen der Unterwange auf die jeweilige Blechstärke
- Hohe Oberwange zum Herstellen von hoch aufgekanteten Profilen
Lieferumfang:
- Segmentierte Oberwange
- Hinteranschlag
- Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 150 | 200 | 270 mm
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
Bernardo HRM Rundbiegemaschinen Serie manuell
Manuelle Rundbiegemaschine zum herstellen von Kegeln, Rohren, Zylindern usw.
| Walzenlänge | 610 mm |
| Max. Blechstärke (400 N / mm2) | 2,0 mm |
| Walzendurchmesser | 60 mm |
| Länge | 1200 mm |
| Tiefe | 550 mm |
| Höhe | 1030 mm |
| Gewicht ca. | 166 kg |
Merkmale:
- Obere Walze mit waagrechter Einlegenut zum Herstellen enger Radien
- Bequemes Vorbiegen durch asymmetrische Walzenanordnung
- Leichte Entnahme des fertigen Werkstückes durch ausschwenkbare Oberwalze
- Unter- und Hinterwalze serienmäßig mit Drahteinlegerille ausgestattet
- Optimales Preis- Leistungsverhältnis, serienmäßig mit Untergestell
- Walzenantrieb erfolgt über ein massives Zahnradgetriebe
- Schrägstellbare Hinterwalze zum Konischrunden
- Biegewalzen aus hochwertigem Stahl gefertigt
- Zum Herstellen von Kegeln, Rohren, Zylinder,....
Lieferumfang:
- Konischbiegeeinrichtung
- Unter- und Hinterwalze mit Drahteinlegerillen
- Untergestell
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
Preis auf Anfrage
