PRÄZISIONS-DREHMASCHINEN

Unser umfangreiches Drehmaschinenprogramm beinhaltet Werkzeugmacher-Drehmaschinen mit einer Spitzenhöhe von 165 mm oder 180 mm bis hin zu Schwerdrehmaschinen mit über 2000 mm Drehdurchmesser und Drehlängen bis 16000 mm. Alle Drehmaschinen sind wahlweise mit gestufter Drehzahl oder stufenloser Drehzahlverstellung erhältlich. Mit umfangreichen Ausstattungsoptionen sowie einer Vielzahl an Zubehörartikeln bieten wir Ihnen ausgezeichnete Möglichkeiten Ihre Maschine ideal zu konfigurieren.

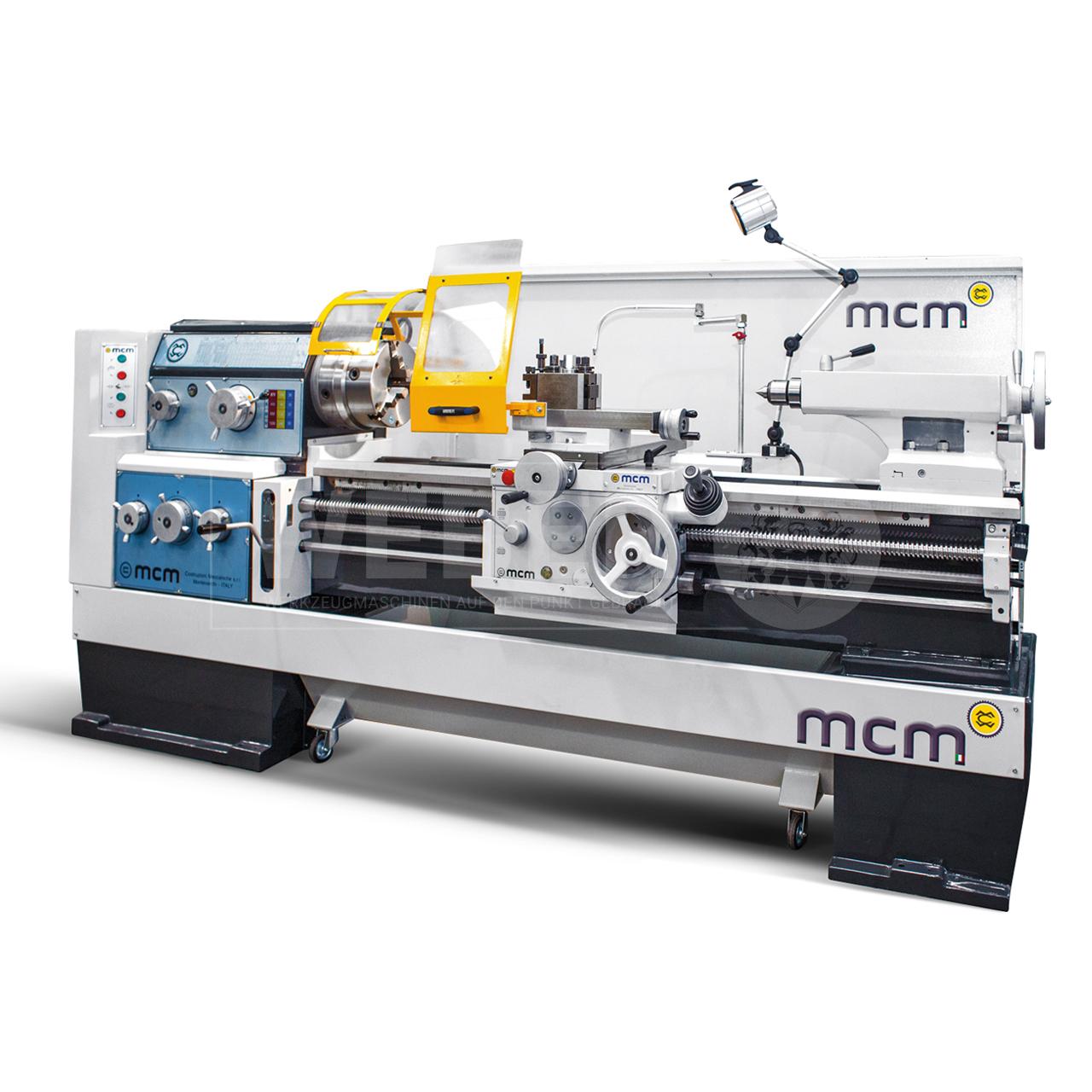

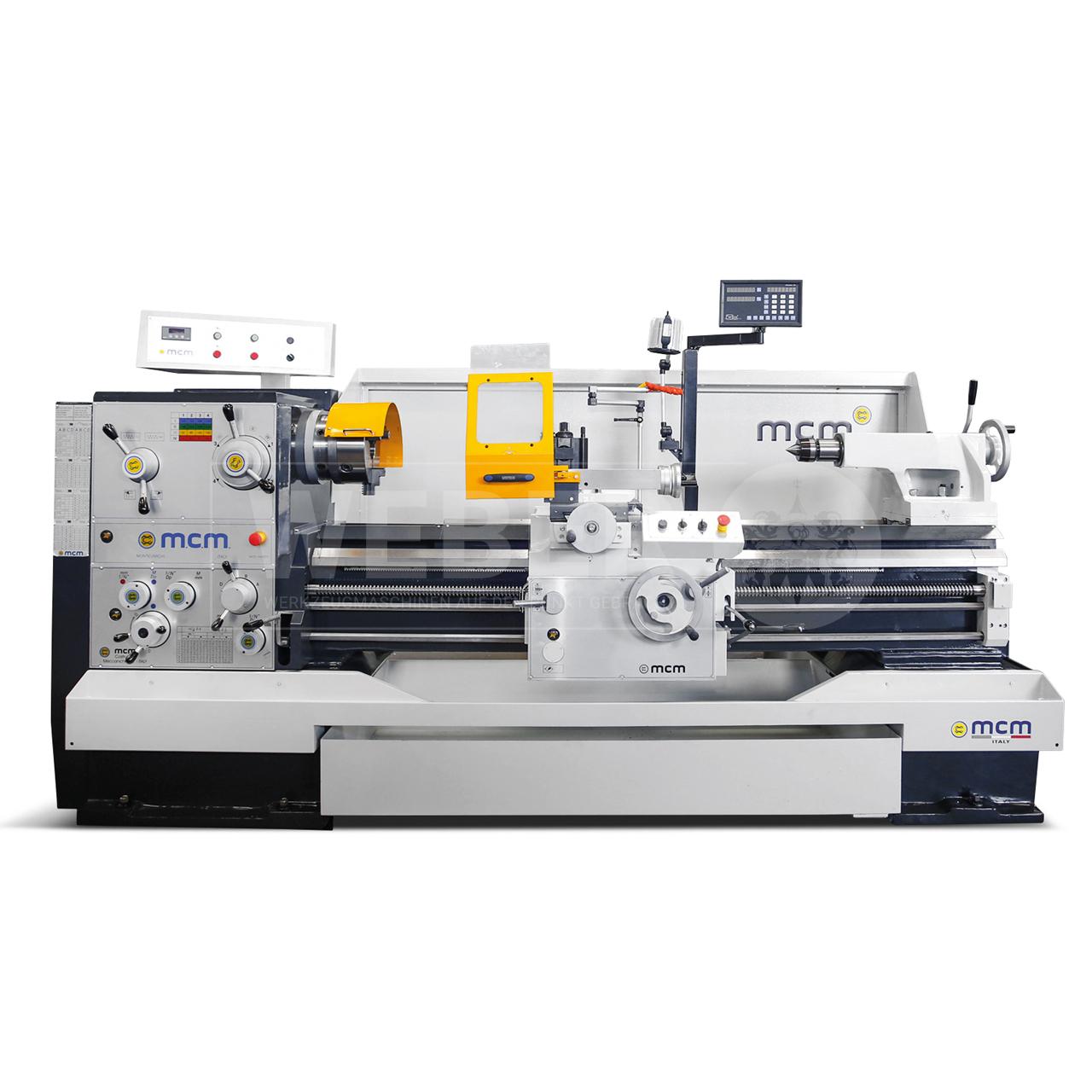

MIOTAL® TC 250 Serie Leit- und Zugspindeldrehmaschine

Stufenlose Universaldrehmaschine mit Leit- und Zugspindel, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Instandhaltung oder Produktion.

	TC 250 x 1500 V
Spitzenhöhe	250 mm
Umlaufdurchmesser über Schlitten	350 mm
Umlaufdurchmesser i.d. Kröpfung	695 mm
Spitzenweite	1500 mm
Spindelnase	DIN 55029, Camlock, Gr. 6
Bettbreite	305 mm
Querschlittenweg	272 mm
Oberschlittenweg	155 mm
Spindelbohrung	80 mm
Spindeldrehzahl, stufenlos	(3) 30 - 2200 min^-1
Whitworth Gewinde	(45) 2 - 72 TPI
Metrisch Gewinde	(39) 0,2 - 14 mm
Diametral Gewinde	(21) 8 - 44
Modul Gewinde	(18) 0,3 - 3,5
Längsvorschübe	0,04 - 1,00 mm/U
Planvorschübe	0,02 - 0,50 mm/U
Motorleistung	7,5 kW
Abmessungen LxBxH, ca.	2900 x 1175 x 2040 mm
Gewicht, ca.	2.200 kg

Merkmale:

Werkzeugmachergenauigkeit
Stufenlose Drehzahlregelung (3 Vorgelegestufen)
Feingewuchtete Hauptspindel
Stabiles Maschinenbett mit gehärteten und geschliffenen Führungen
Einteiliges Gussuntergestell
Nachstellbare Präzisionskegelrollenlager in der Hauptspindel
Leicht bedienbares Vorschubgetriebe mit großem Vorschubbereich in geschlossenem Ölbad laufend.
Wartungsarme Zentralschmierung
Herausnehmbare Brücke
CE

Ausstattung:

3-Achs-Digitalanzeige (Auflösung 0,005 mm)
Frequenzumrichter
Maschinenständer mit hoher Spritzschutzrückwand und integrierter Beleuchtung
Nach vorn ausziehbare Spänewanne
3-Backen-Drehfutter
Feststehende Lünette
Mitlaufende Lünette
Mikrometer Bett-Anschlag
Ölkühler
Zwei Not-Aus-Schlagtaster sowie Fußpedal mit elektrischer Bremseinrichtung
Endschaltergesicherter Futterschutz, Drehstahlhalterschutz und Abdeckung der Leit- und Zugspindel entsprechend der europäischen Sicherheitsnormen CE
Kühlmitteleinrichtung
Feststehende Körnerspitze
Reduzierhülse für Hauptspindel
Bedienwerkzeug in Werkzeugkiste
Bedienungsanleitung mit Ersatzteilliste

Verfügbare Optionen für diese Drehmaschine:

Schnellwechselhalter System Multifix

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenweiten, sowie als Getriebeversion oder mit stufenloser Drehzahlverstellung erhältlich. Bitte wählen Sie für Ihre Anfrage die gewünschte Version.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

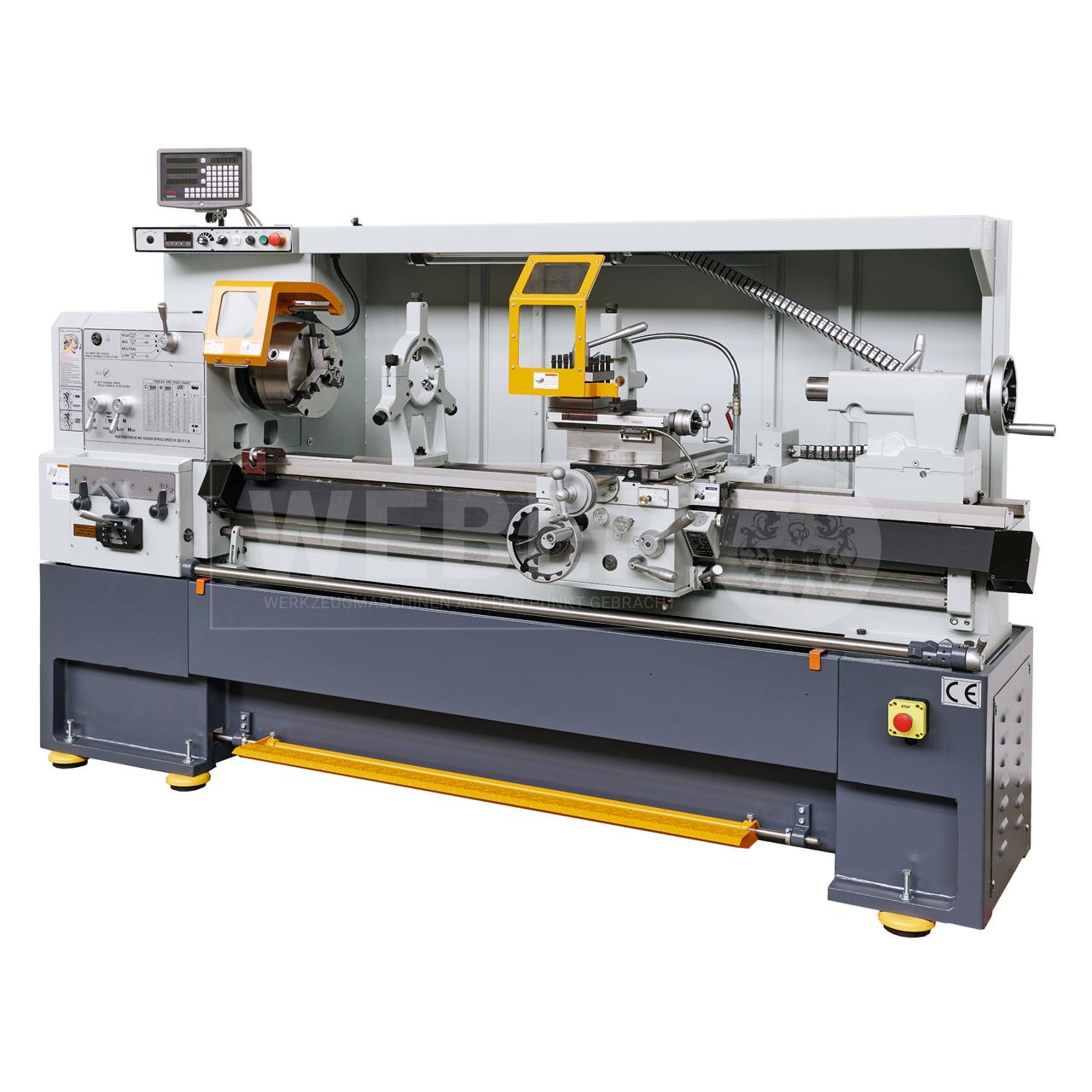

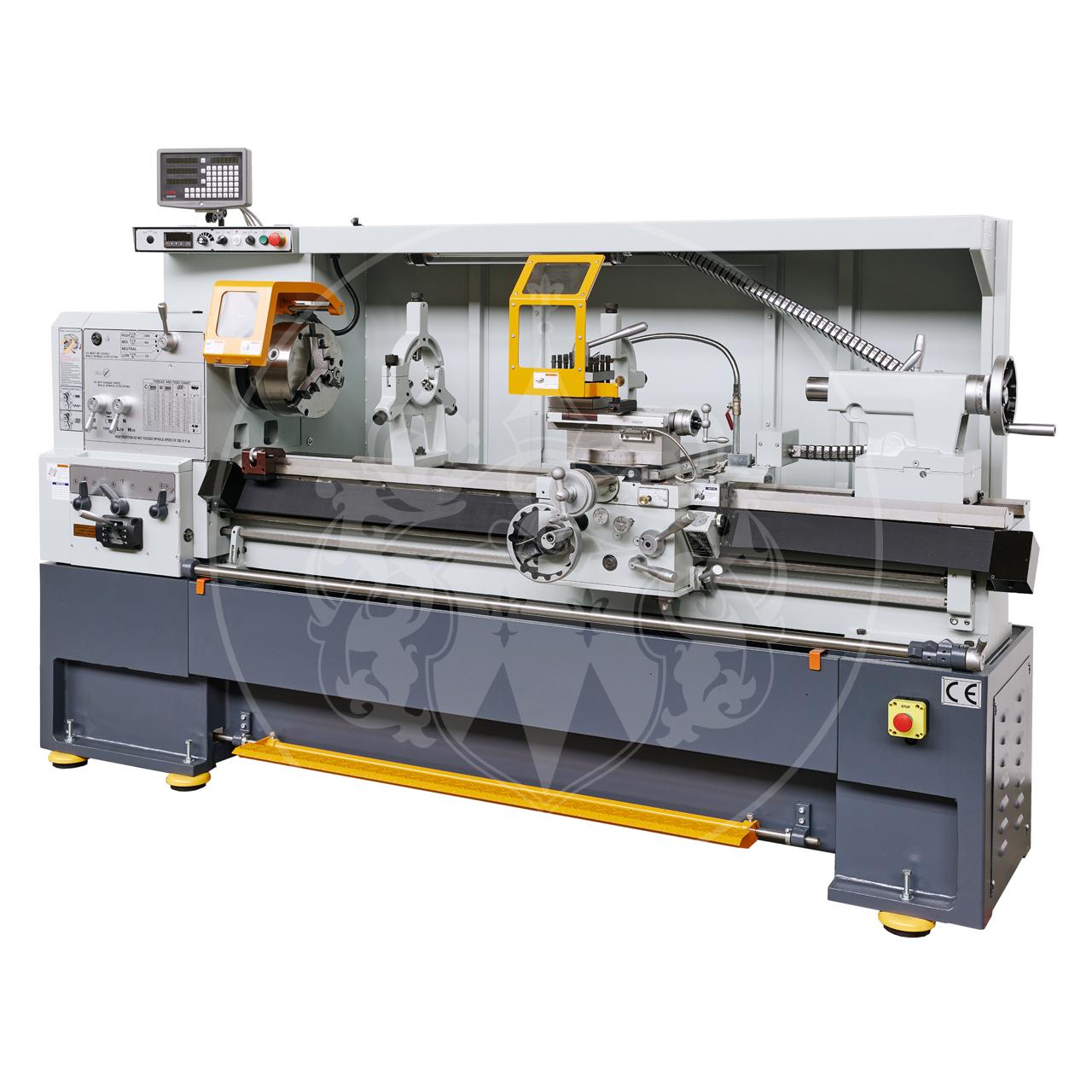

MIOTAL® TC 205 V Serie Stufenlose Werkzeugmacher-Drehmaschine

Werkzeugmacherdrehmaschine mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Produktion, Ausbildung, Instandhaltung oder im Werkzeugbau.

Technische Daten:
Spitzenhöhe	205 mm
Umlaufdurchmesser über Bett	410 mm
Spitzenweite	1000 mm
Bettbreite	260 mm
Spindelnase	DIN 55029 (Camlock) 9, Gr. 6
Verfahrweg Querschlitten	220 mm
Verfahrweg Oberschlitten	125 mm
Spindelbohrung	52,5 mm
Spindeldrehzahlen	20 - 3000 min^-1
Drehzahlregelung	Stufenlos
Mechanische Vorgelegestufen	2
Motorleistung	3,75 kW
Kühlmittelpumpe	0,13 kW
Längsvorschübe Z	0,05 - 1,7 mm/U
Planvorschübe X	0,025 - 0,85 mm/U
Whitworth Gewinde	(45) 2 - 72 TPI
Metrische Gewinde	(39) 0,2 - 14,0 mm
Diametral Gewinde	(21) 8 - 44 DP
Modul Gewinde	(18) 0,3 - 3,5 MP
Pinolendurchmesser	52 mm
Innenkegel Pinole	MK 4
Pinolenhub	150 mm
Abmessungen	2270 x 1120 x 1900 mm
Gewicht, ca.	1500 kg

Merkmale:

Werkzeugmaschergenauigkeit nach DIN 8605
Stufenlose Drehzahlregelung ( 2 Vorgelegestufen)
Feingewuchtete Hauptspindel
Stabiles Maschinenbett mit gehärteten und geschliffenen Führungen
Monolithisches Gußuntergestell
Nachstellbare Präzisionskegelrollenlager in der Hauptspindel
Leicht bedienbares Vorschubgetriebe mit großem Vorschubbereich in geschlossenem Ölbad laufend.
Wartungsarme Zentralschmierung
Herausnehmbare Brücke

Lieferumfang:

3-Achs-Digitalanzeige (Auflösung 0,005 mm)
3-Backen-Drehfutter
Werkzeugschnellwechselhalter mit vier Kassetten
Hohe Spritzschutzrückwand und integrierte LED-Wannenleuchte
Nach vorn ausziehbare Spänewanne
Rutschkupplung
Feststehende Lünette mit Kugellagereinsätzen
Mitlaufende Lünette
Mikrometer-Bettanschlag
Maschinenschuhe (1 Satz á 6 Stück)
Zwei Not-Aus-Schlagtaster
Fußpedal mit doppelter Bremseinrichtung ( mechanisch und elektrisch)
Endschaltergesicherter Futterschutz, Drehstahlhalterschutz und Abdeckung der Leit- und Zugspindel entsprechend der europäischen Sicherheitsnormen CE
Kühlmitteleinrichtung
2 Feste Körnerspitzen
Reduzierhülse für Hauptspindel
Bedienwerkzeug
Bedienwerkzeug in Werkzeugkiste
Bedienungsanleitung mit Ersatzteilliste

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

MIOTAL® TC 180 x 1000 V Werkzeugmacher-Drehmaschine

Werkzeugmacherdrehmaschine, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzise Arbeiten z.B. im Formen- und Werkzeugbau oder für die Ausbildung.

Technische Daten:	TC 180 x 1000 V
Spitzenweite	1000 mm
Spitzenhöhe	178 mm
Umlaufdurchmesser über Bett	ø 356 mm
Bettbreite	190 mm
Verfahrweg Querschlitten	160 mm
Verfahrweg Oberschlitten	90 mm
Spindelanschluss	DIN 55029 (Camlock) D 1 - 4
Spindelbohrung	ø 40 mm
Max. Futterdurchmesser	ø 200 mm
Spindeldrehzahl, stufenlos	30 - 2500 1/min
Mechanische Vorlegestufen	3
Motorleistung	2,2 kW
Längsvorschübe Z	(40) 0,044 - 1,96 mm/U
Planvorschübe X	(40) 0,022 - 0,98 mm/U
Gewinde Metrisch	(32) 0,4 - 7,0 mm
Gewinde Zoll	(32) 4 - 56 Gg/Zoll
Gewinde Modul	(32) 0,4 - 7,0
Gewinde Diametral	(32) 7,5 - 112
Pinolendurchmesser Reitstock	ø 40 mm
Innenkegel der Pinole Reitstock	MK 3
Pinolenhub	100 mm
Seitliche Verstellung	± 10 mm
Gewicht, ca.	750 kg

Merkmale:

Abnahmeprotokoll nach DIN

Präzise, gehärtete und geschliffene Führungen
Robuster Spindelstock mit Ölumlaufschmierung, präzisionsgelagerte Spindel, Zahnräder gehärtet und geschliffen für dauerhafte Qualität
Elektromagnetische Spindelbremse (TC), Frequenzumrichter mit elektrischer Bremseinrichtung (V-Modelle)
Verwindungssteife Maschinenbetten aus MEEHANITE-Qualitätsguss, spannungsfrei geglüht und mehrfach verrippt für höchste Laufruhe
Elektrische Ausrüstung von SIEMENS/SCHNEIDER
Überlastsicherung für Vorschubgetriebe
Impulstaster für Hauptspindel
CE / IEC sowie dt. Dokumentation und dt. Service

Grundausstattung (Standardzubehör):

Maschinenständer mit Spritzschutzrückwand
3-Backen-Drehfutter
4-fach Stahlhalter
Fußpedal mit mech. Bremseinrichtung
Kühlmitteleinrichtung
Futterschutz und Spindelabdeckung entsprechend den europäischen Sicherheitsnormen CE
1 Feste Körnerspitze für Hauptspindel
1 Feste Körnerspitze MK3
1 Prüfprotokoll
Schutzeinrichtungen und elektrische Ausstattung gemäß CE
Reduzierhülse für Hauptspindel Bedienwerkzeug

Diese Drehmaschine ist in zwei verschiedenen Spitzenweiten erhältlich. Bitte wählen Sie für Ihre Anfrage die gewünschte Spitzenweite.

Verfügbare Optionen für diese Drehmaschine:

3-Achs-Digitalanzeige
Schnellwechselhalter System Multifix

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

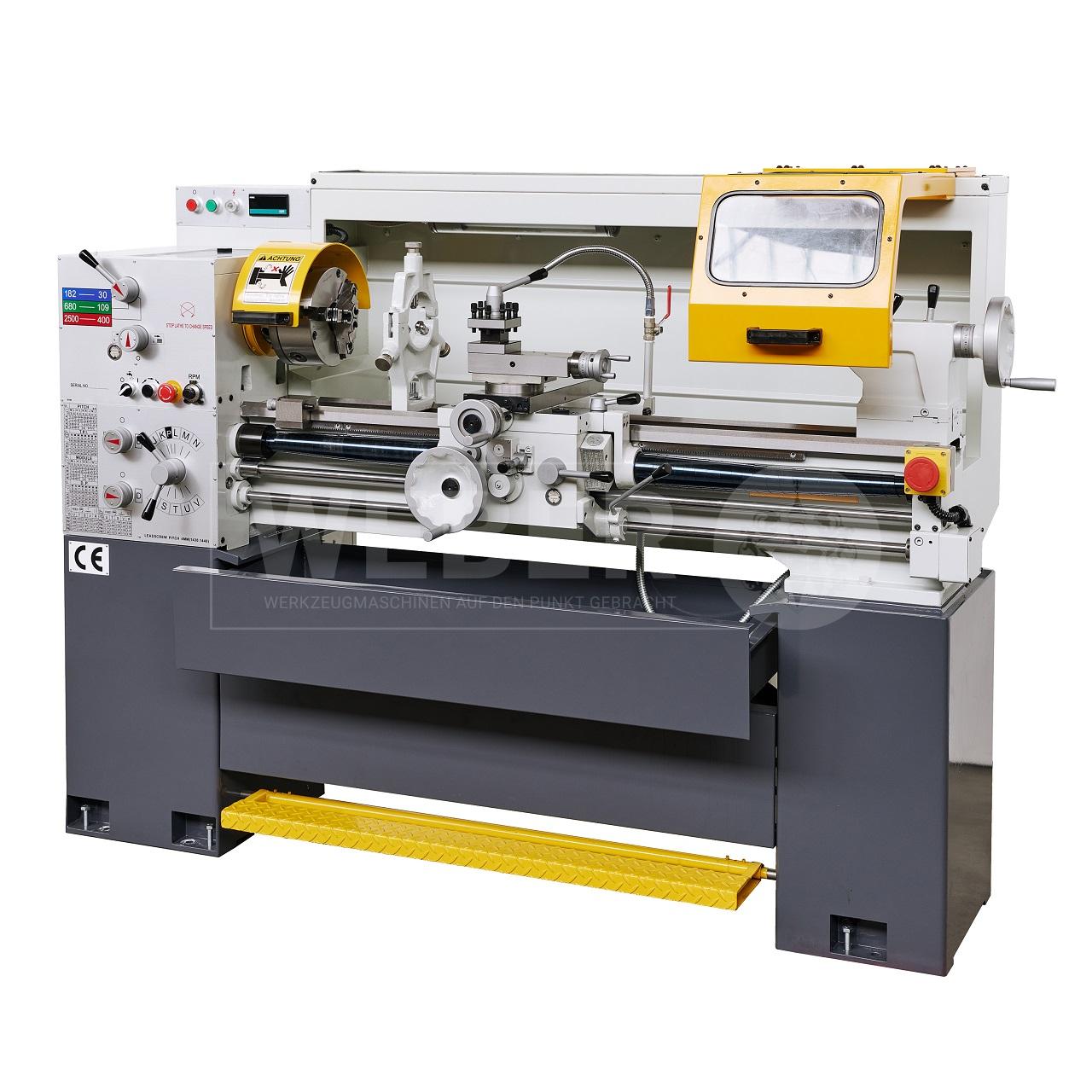

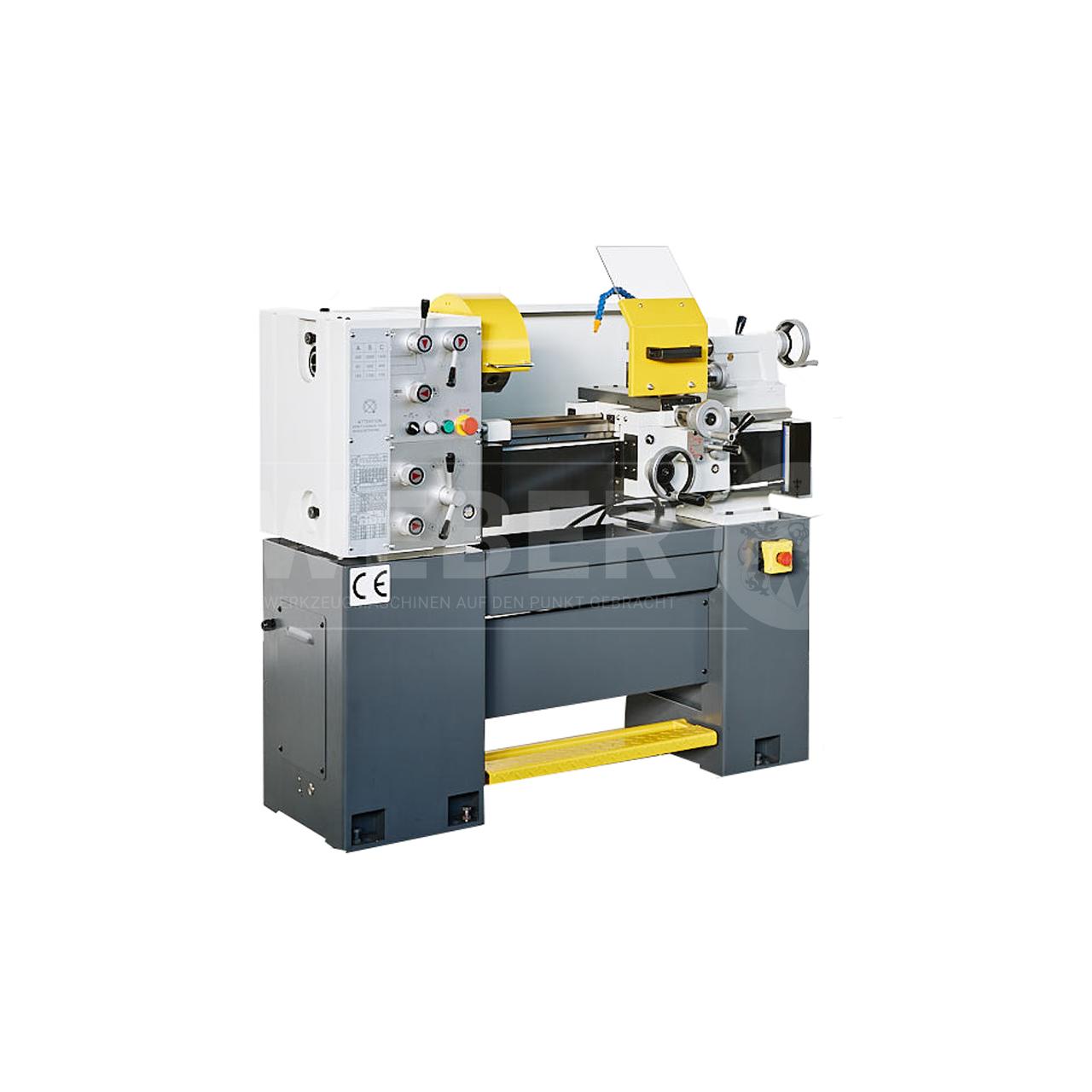

MIOTAL® TC 165 x 600 Leit- und Zugspindeldrehmaschine

Werkzeugmacherdrehmaschine, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Ausbildung, Instandhaltung oder im Werkzeugbau.

Technische Daten:
Spitzenweite	600 mm
Spitzenhöhe	165 mm
Umlaufdurchmesser über Bett	330 mm
Umlaufdurchmesser über Querschlitten	195 mm
Bettbreite	190 mm
Querschlittenweg	165 mm
Oberschlittenweg	100 mm
Hauptspindelbohrung	41 mm
Spindelaufnahme	DIN 55029, KK 4
Drehzahlstufen	9
Drehzahlbereich	82 - 2000 1/min
Kegel im Reitstock	MK 3
Pinolendurchmesser	40 mm
Pinolenhub	100 mm
Längsvorschübe	(12) 0,068 - 0,936 mm/U
Quervorschübe	(12) 0,034 - 0,468 mm/U
Gewinde Metrisch	(30) 0,4 - 7,0 Steigung in mm
Whitworth - Gewinde	(32) 4 - 56 Gg/Zoll
Antriebsleistung	2,2 kW
Abmessungen, ca.	1370 x 730 x 1580 mm
Gewicht, ca.	595 kg

Ausstattung:

Not-Aus-Schlagtaster

Abdeckung für Leit- und Zugspindel

Große mattverchromte Skalen
Hinterer Späneschutz
Endschalter gesicherter Futterschutz
Fußbremse
Mikrometer-Bettanschlag
Drehstahlhalterschutz
Kühlmitteleinrichtung
4-fach Stahlhalter
Reduzierhülse für Hauptspindel
Bedienungsanleitung
Bedienungsschlüssel

Optionen:

Digitalanzeige
Maschinenleuchte
Schnellwechselhalter System Multifix
uvm.

Preis auf Anfrage

MIOTAL® TC 165 x 750 Leit- und Zugspindeldrehmaschine

Abbildung zeigt Werkzeugmacherdrehmaschine MIOTAL® TC 180 x 1000.

Werkzeugmacherdrehmaschine, auf Wunsch mit 3-Achs-Digitalanzeige und umfangreicher Serienausstattung für präzises Arbeiten in der Ausbildung, Instandhaltung oder im Werkzeugbau.

	TC 165 x 750
Spitzenweite	750 mm
Spitzenhöhe	165 mm
Umlaufdurchmesser über Bett	Ø 330 mm
Bettbreite	190 mm
Verfahrweg Querschlitten	160 mm
Verfahrweg Oberschlitten	90 mm
Spindelanschluss	DIN 55029 (Camlock) D 1 - 4
Spindelbohrung	Ø 40 mm
Max. Futterdurchmesser	Ø 200 mm
Spindeldrehzahlen	(12) 45 - 1800 U/Min
Motorleistung	2,2 kW
Längsvorschübe Z	(40) 0,044 - 1,96 mm/U
Planvorschübe X	(40) 0,022 - 0,98 mm/U
Gewinde Metrisch	(32) 0,4 - 7,0 mm
Gewinde Zoll	(32) 4 - 56 Gg/Zoll
Gewinde Modul	(32) 0.4 - 7,0
Gewinde Diametral	(32) 7,5 - 112
Pinolendurchmesser Reitstock	Ø 40 mm
Innenkegel der Pinole Reitstock	MK 3
Pinolenhub	100 mm
Seitliche Verstellung	± 10 mm
Gewicht, ca.	650 kg

Merkmale:

Abnahmeprotokoll nach DIN
Präzise, gehärtete und geschliffene Führungen
Robuster Spindelstock mit Ölumlaufschmierung, präzisionsgelagerte Spindel, Zahnräder gehärtet und geschliffen für dauerhafte Qualität
Elektromagnetische Spindelbremse (TC), Frequenzumrichter mit elektrischer Bremseinrichtung (V-Modelle)
Verwindungssteife Maschinenbetten aus MEEHANITE-Qualitätsguss, spannungsfrei geglüht und mehrfach verrippt für höchste Laufruhe
Elektrische Ausrüstung von SIEMENS/SCHNEIDER
Überlastsicherung für Vorschubgetriebe
Impulstaster für Hauptspindel
CE / IEC sowie dt. Dokumentation und dt. Service

Grundausstattung (Standardzubehör):

Maschinenständer mit Spritzschutzrückwand
3-Backen-Drehfutter
4-fach Stahlhalter
Fußpedal mit mech. Bremseinrichtung
Kühlmitteleinrichtung
Futterschutz und Spindelabdeckung entsprechend den europäischen Sicherheitsnormen CE
1 Feste Körnerspitze für Hauptspindel
1 Feste Körnerspitze MK3
1 Prüfprotokoll
Schutzeinrichtungen und elektrische Ausstattung gemäß CE
Reduzierhülse für Hauptspindel Bedienwerkzeug

Verfügbare Optionen für diese Drehmaschine:

3-Achs-Digitalanzeige
Schnellwechselhalter System Multifix

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

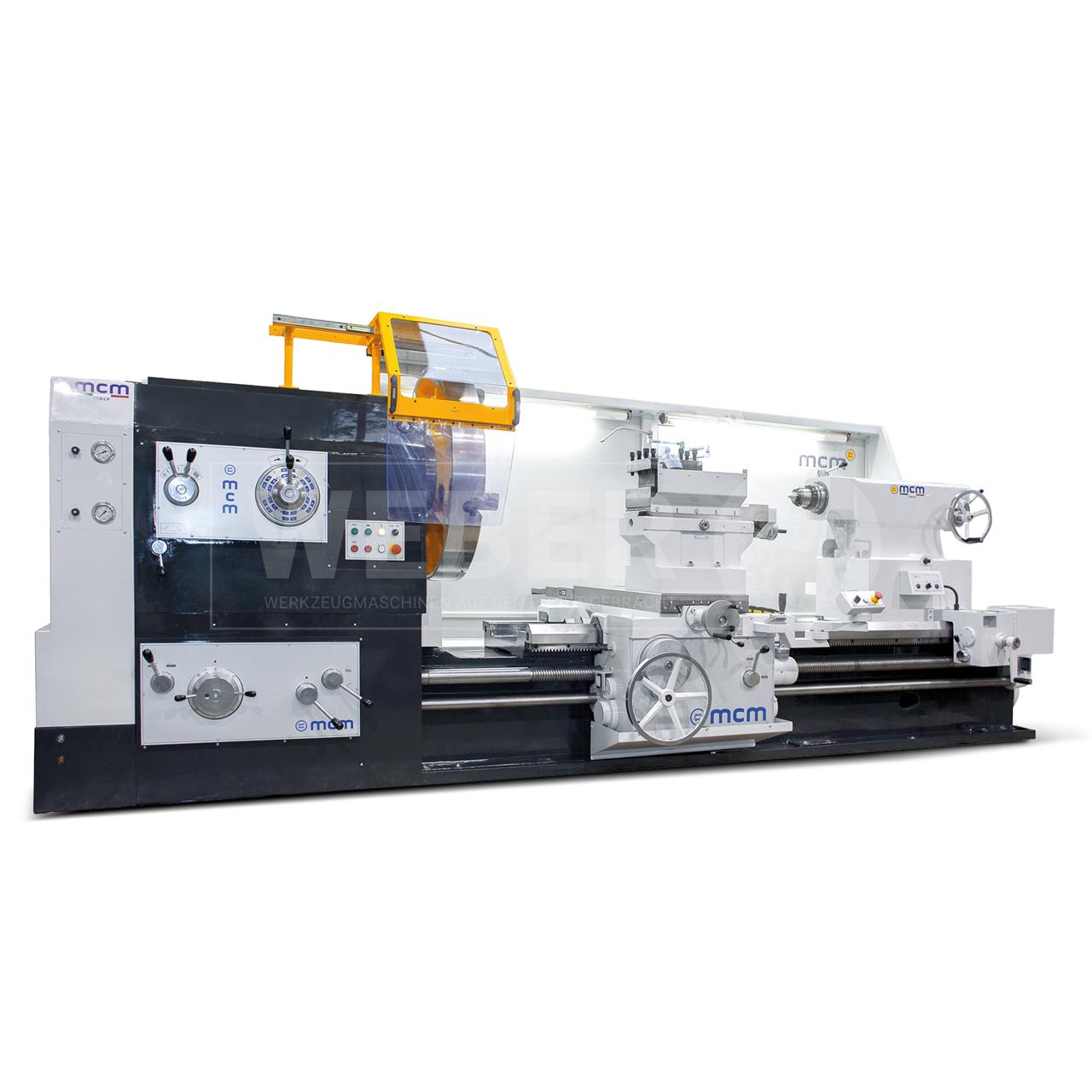

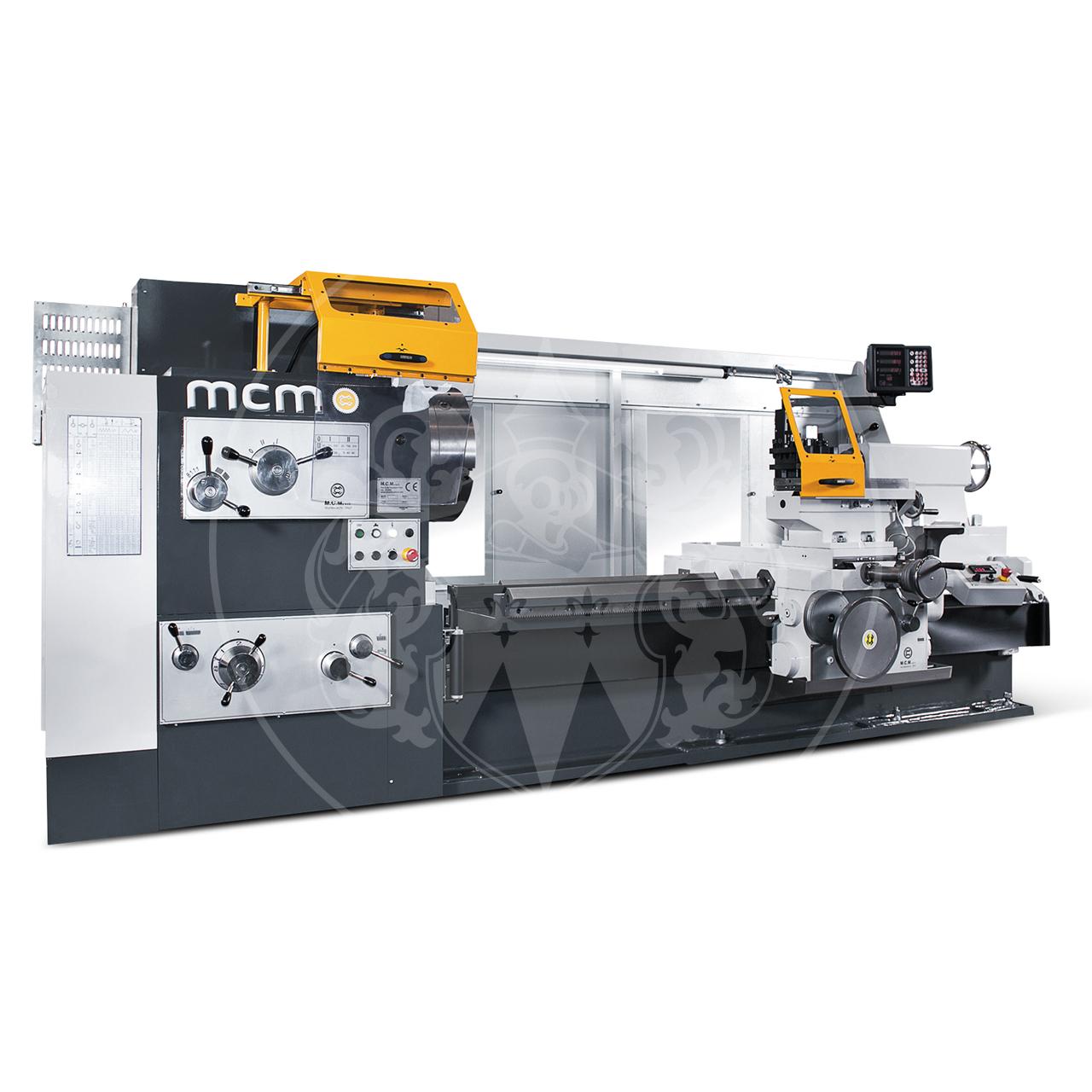

MCM TC Megalos Schwerdrehmaschinen Serie

Monolithisch aufgebaute Schwerdrehmaschine für bis zu 18000 kg Werkstückgewicht. Erhältlich mit einer Spitzenweite von 2000 bis 16000 mm.

	TC Megalos 800
Spitzenhöhe	800 mm
Umlaufdurchmesser über Bett	1600 mm
Umlaufdurchmesser über Querschlitten	1200 mm
Spitzenweite	2000 - 16000 mm
Bettbreite	1100 mm
Spindelbohrung	130 mm
Spindelnase	ASA 15"
Drehzahlen	(21) 2,5 - 250 min^-1
Motorleistung	37 kW
Verfahrweg Querschlitten	1200 mm
Verfahrweg Oberschlitten	200/400 mm
Reitstock Pinolendurchmesser	240 mm
Reitstock Pinolenhub	300 mm
Max. Werkstückgewicht zwischen Spitzen	15000 / 18000 kg
Gewicht, ca.	17500 - 52500 kg

Ausstattung:

Monolithischer Aufbau
Großzügig dimensionierter Spindelstock, Hauptspindel in Präzisionswälzlagern
Alle Zahnräder und Getriebewellen sind einsatzgehärtet und geschliffen
Bett - Gestell - Spindelkasten - Reitstock und Schlitten sind alle aus Gusseisen
Alle Führungen des Bettes und der Schlitten sind induktionsgehärtet (50/55 HRC) und geschliffen
Alle Schlitten laufen auf reibungsminimierter Beschichtung
Hydraulische Kupplung
Hydraulische Bremse
Motorisierter Werkzeughalter
Eilgänge
Motorisch angetriebener Reitstock entlang des Bettes
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider mit 24 V Niederspannungseinrichtung
Elektrische Anlage mit Niederspannungspanel.
Sicherheitseinrichtung nach CE:
- Spindelschutz mit Sicherheitsendschalter
- Späneschild am Werkzeugschlitten
- Spritzschutz-Rückwand über die gesamte Länge
- Leitspindel- und Vorschubspindelabdeckung
- Notaus-Schlagtaster
Spänewanne
Vollständige Kühlmitteleinrichtung ausgerüstet mit Elektropumpe
Automatische Zentralschmierung der Führungsbahnen
Mitlaufende und feststehende Lünette
Bedienwerkzeuge, Abnahme Protokoll, Bedienungs- und Wartungsanleitung inkl. elektrischer Schaltpläne
CE Konformität

Hinweis: Die Bilder zeigen eine Maschinengröße der TC Megalos-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM TC Leit- und Zugspindeldrehmaschinen Serie

Leit- und Zugspindeldrehmaschine in schwerer Ausführung, ideal für den täglichen Einsatz in der Produktion. Erhältlich mit einer Spitzenweite von 1000 bis 2000 mm.

	MCM TC 225 (Spindelbohrung 82 mm)	MCM TC 225 (Spindelbohrung 105 mm)
Spitzenhöhe	225 mm	225 mm
Umlaufdurchmesser über Bett	450 mm	450 mm
Umlaufdurchmesser über Querschlitten	230 mm	230 mm
Umlaufdurchmesser in der Kröpfung	620 mm	620 mm
Spitzenweite	1000 - 2000 mm	1000 - 2000 mm
Bettbreite	400 mm	400 mm
Spindelbohrung	82 mm	105 mm
Spindelnase	Camlock 8"	Camlock 11"
Drehzahlen	(24) 9 - 1600 min^-1	(12) 16 - 1200 min^-1
Motorleistung	7,5 kW	9,2 kW
Längsvorschub	(93) 0,028 - 6,43 mm/U	(65) 0,063 - 2,52 mm/U
Quervorschub	(93) 0,012 - 2,73 mm/U	(65) 0,027 - 1,07 mm/U
Gewinde metrisch	(54) 0,5 - 224 mm	(22) 1 - 14 mm
Gewinde Whitworth	(54) 1/8 - 72 T.P.I.	(25) 2 - 28 T.P.I.
Gewinde Modul	(54) 0,5 - 112 mm	(18) 0.5 - 7 mm
Gewinde Diametral	(54) 1/4 - 64 DP	(24) 4 - 56 DP
Verfahrweg Querschlitten	300 mm	300 mm
Verfahrweg Oberschlitten	130 mm	130 mm
Reitstock Pinolendurchmesser	75 mm	75 mm
Reitstock Pinolenhub	150 mm	150 mm
Reitstock Aufnahme	MK 5	MK 5
Gewicht, ca.	2600 - 3300 kg	2600 - 3300 kg

Ausstattung:

Großzügig dimensionierter Spindelstock, Hauptspindel in Präzisionswälzlagern
Alle Zahnräder und Getriebewellen sind einsatzgehärtet und geschliffen
Führungsbahnen induktionsgehärtet und geschliffen (Härte 50/55 HRC)
Schlitten laufen auf reibungsminimierter Beschichtung
Doppeltwirkende mechanische Kupplung
Elektromagnetbremse
Eilgänge
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider
Sicherheitseinrichtung nach CE
- Drehfutterschutz mit Sicherheitsendschalter
- Elektronisch überwachter Leitspindel- und Vorschubspindelschutz
- Schwenkbarer Schutzschirm mit Sichtscheibe am Oberschlitten
- Notaus-Schlagtaster
- Hinteres Spritzschutzblech über die gesamte Länge
Feststehende Körnerspitze
Spänebehälter ausziehbar
Kühlmittelsystem mit Elektropumpe
Automatische Zentralschmierung der Führungsbahnen
Pneumatisch unterstützte Reitstockbewegung
Bedienwerkzeug
Bedienungs- und Wartungsanleitung inkl. elektrischer Schaltpläne auf USB
Feststehende Lünette mit Einsätzen 20 - 260 mm
Mitlaufende Lünette 20 - 80 mm
CE Konformität

Weitere Optionen auf Anfrage, z.B.

Größere Spindelbohrung
Erhöhte Motorleistung
uvm.

Hinweis: Die Bilder zeigen eine Maschinengröße der T-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM TC Heavy Plus Schwerdrehmaschinen Serie

Monolithisch aufgebaute Schwerdrehmaschine. Erhältlich mit einer Spitzenweite von 1500 bis 16000 mm.

	TC Heavy Plus 500
Spitzenhöhe	500 mm
Umlaufdurchmesser über Bett	1000 mm
Umlaufdurchmesser über Querschlitten	650 mm
Spitzenweite	1500 - 16000 mm
Bettbreite	755 mm
Spindelbohrung	130 mm
Spindelnase	ASA 15"
Drehzahlen	(21) 3,15 - 315 min^-1
Motorleistung	30 kW
Verfahrweg Querschlitten	520 mm
Verfahrweg Oberschlitten	300 mm
Reitstock Pinolendurchmesser	160 mm
Reitstock Pinolenhub	300 mm
Max. Werkstückgewicht zwischen Spitzen	10000 kg
Gewicht, ca.	9500 - 38500 kg

Ausstattung:

Monolithischer Aufbau
Großzügig dimensionierter Spindelstock, Hauptspindel in Präzisionswälzlagern
Alle Zahnräder und Getriebewellen sind einsatzgehärtet und geschliffen
Bett - Gestell - Spindelkasten - Reitstock und Schlitten sind alle aus Gusseisen
Alle Führungen des Bettes und der Schlitten sind induktionsgehärtet (50/55 HRC) und geschliffen
Alle Schlitten laufen auf reibungsminimierter Beschichtung
Motorisierter Werkzeughalter
Eilgänge
Motorisch angetriebener Reitstock entlang des Bettes
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider mit 24 V Niederspannungseinrichtung
Elektrische Anlage mit Niederspannungspanel.
Sicherheitseinrichtung nach CE:
- Spindelschutz mit Sicherheitsendschalter
- Späneschild am Werkzeugschlitten
- Spritzschutz-Rückwand über die gesamte Länge
- Leitspindel- und Vorschubspindelabdeckung
- Notaus-Schlagtaster
Spänewanne
Vollständige Kühlmitteleinrichtung ausgerüstet mit Elektropumpe
Automatische Zentralschmierung der Führungsbahnen
Mitlaufende und feststehende Lünette
Bedienwerkzeuge, Abnahme Protokoll, Bedienungs- und Wartungsanleitung inkl. elektrischer Schaltpläne
CE Konformität

Hinweis: Die Bilder zeigen eine Maschinengröße der TC Heavy Plus-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM TC Heavy Leit- und Zugspindeldrehmaschine

Monolithisch aufgebaute Schwerdrehmaschine mit stufenloser Drehzahlverstellung. Erhältlich mit einer Spitzenweite von 1500 bis 12000 mm.

	TC Heavy 400
Spitzenhöhe	400 mm
Umlaufdurchmesser über Bett	800 mm
Umlaufdurchmesser über Querschlitten	500 mm
Spitzenweite	1500 - 12000 mm
Bettbreite	600 mm
Spindelbohrung	100 mm
Spindelnase	ASA 11"
Drehzahlen, stufenlos	(4) 6 - 800 min^-1
Motorleistung	18,5 kW
Längsvorschub	(64) 0,08 - 9,6 mm/U
Quervorschub	(64) 0,04 - 4,8 mm/U
Vorschub Oberschlitten	(64) 0,02 - 2,4 mm/U
Gewinde metrisch	(53) 1 - 120 mm
Gewinde Whitworth	(49) 30 - 1/4 T.P.I.
Gewinde Modul	(54) 0,5 - 60 mm
Gewinde Diametral	(56) 1/2 - 60 D.P.
Verfahrweg Querschlitten	500 mm
Verfahrweg Oberschlitten	270 mm
Reitstock Pinolendurchmesser	120 mm
Reitstock Pinolenhub	250 mm
Reitstock Aufnahme	MK 6
Gewicht, ca.	6700 - 17500 kg

Ausstattung:

Monolithischer Aufbau
Stufenlos regelbare Drehzahl (über Inverter) in 4 mechanischen Stufen
Großzügig dimensionierter Spindelstock, Hauptspindel in Präzisionswälzlagern
Alle Zahnräder und Getriebewellen sind einsatzgehärtet und geschliffen
Bett - Gestell - Spindelkasten - Reitstock und Schlitten sind alle aus Gusseisen
Alle Führungen des Bettes und der Schlitten sind induktionsgehärtet (50/55 HRC) und geschliffen
Alle Schlitten laufen auf reibungsminimierter Beschichtung
Motorisierter Werkzeughalter
Eilgänge
Manuelle Reitstockbewegung entlang des Bettes über Handrad und Zahnstange
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider mit 24 V Niederspannungseinrichtung
Elektrische Anlage mit Niederspannungspanel.
Reduzierhülse für Spindel
Sicherheitseinrichtung nach CE:
- Spindelschutz mit Sicherheitsendschalter
- Späneschild am Werkzeugschlitten
- Spritzschutz-Rückwand über die gesamte Länge
- Leitspindel- und Vorschubspindelabdeckung
- Notaus-Schlagtaster
2 feststehende Körnerspitzen
Spänewannen
Vollständige Kühlmitteleinrichtung ausgerüstet mit Elektropumpe
Automatische Schmierung der Führungsbahnen
Bedienwerkzeuge, Abnahme Protokoll, Bedienungs- und Wartungsanleitung inkl. elektrischer Schaltpläne
CE Konformität

Hinweis: Die Bilder zeigen eine Maschinengröße der TC Heavy-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM TC Heavy Big Bore Leit- und Zugspindeldrehmaschinen Serie

Schwerdrehmaschine mit großer Bettbreite und großer Spindelbohrung für große Werkstücke. Erhältlich mit einer Spitzenweite von 1500 bis 6000 mm.

	TC Heavy Big Bore 380
Spitzenhöhe	380 mm
Umlaufdurchmesser über Bett	760 mm
Umlaufdurchmesser über Querschlitten	500 mm
Umlaufdurchmesser in der Kröpfung	900 mm
Spitzenweite	1500 - 6000 mm
Bettbreite	560 mm
Spindelbohrung	132 mm
Spindelnase	ASA 11"
Drehzahlen	(17) 8 - 1000 min^-1
Motorleistung	15 kW
Längsvorschub	(150) 0,039 - 18 mm/U
Quervorschub	(150) 0,02 - 9 mm/U
Gewinde metrisch	(76) 0,5 - 180 mm
Gewinde Whitworth	(76) 60 - 1/6 T.P.I.
Gewinde Modul	(76) 0,125 - 45 mm
Gewinde Diametral	(76) 240 - 2/3 DP
Verfahrweg Querschlitten	400 mm
Verfahrweg Oberschlitten	150 mm
Reitstock Pinolendurchmesser	105 mm
Reitstock Pinolenhub	220 mm
Reitstock Aufnahme	MK 6
Gewicht, ca.	5000 - 8600 kg

Ausstattung:

Großzügig und steif ausgelegter Spindelstock mit Hochpräzisions-Wälzlagern
Alle Getriebewellen und Zahnräder sind gehärtet und geschliffen
Bett - Gestell - Spindelkasten - Reitstock und Schlitten sind alle aus Gusseisen
Alle Führungen des Bettes und der Schlitten sind induktionsgehärtet (50/55 HRC) und geschliffen
Alle Schlitten laufen auf reibungsminimierter Beschichtung
Mechanische Doppelkupplung
Spindelbremse
Eilgänge
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider
Sicherheitseinrichtung nach CE:
- Spindelschutz mit Sicherheitsendschalter
- Späneschild am Werkzeugschlitten
- Spritzschutz-Rückwand über die gesamte Länge
- Leitspindel- und Vorschubspindelabdeckung
- Notaus-Schlagtaster
2 feststehende Körnerspitzen
Spänewannen
Vollständige Kühlmitteleinrichtung ausgerüstet mit Elektropumpe
Automatische Schmierung der Führungsbahnen
Bedienwerkzeuge
Abnahme Protokoll
Bedienungs- und Wartungsanleitung inkl. elektrischer Schaltpläne
Manuelle Reitstockbewegung entlang des Bettes über Handrad und Zahnstange
CE Konformität

Weitere Optionen auf Anfrage, z.B.

Stufenlose Drehzahlverstellung
Motorisierter Reitstock
Digitalanzeige
uvm.

Hinweis: Die Bilder zeigen eine Maschinengröße der TC Heavy Big Bore-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM T Leit- und Zugspindeldrehmaschinen Serie

Leit- und Zugspindeldrehmaschine mit stufenloser Drehzahlverstellung. Ideal für Ausbildung und Produktion.

	T 180 x 1000
Spitzenhöhe	180 mm
Umlaufdurchmesser über Bett	360 mm
Umlaufdurchmesser über Querschlitten	190 mm
Spitzenweite	1000 mm
Bettbreite	290 mm
Spindelbohrung	52 mm
Spindelnase	Camlock 6"
Drehzahlen, stufenlos	(6) 60 - 2000 min^-1
Motorleistung	4,0 kW
Längsvorschub	(38) 0,05 - 1,50 mm/U
Quervorschub	(38) 0,025 - 0,75 mm/U
Gewinde metrisch	(30) 0,45 - 20 mm
Gewinde Whitworth	(35) 80 - 13/4 T.P.I.
Gewinde Modul	(25) 0.25 - 10 mm
Gewinde Diametral	(30) 160 - 3 1/2
Verfahrweg Querschlitten	240 mm
Verfahrweg Oberschlitten	130 mm
Reitstock Pinolendurchmesser	60 mm
Reitstock Pinolenhub	130 mm
Reitstock Aufnahme	MK 4
Gewicht, ca.	2000 kg

Ausstattung:

Stufenlos regelbare Spindelgeschwindigkeiten mit digitaler Drehzahlanzeige
Automatische Schmierung der Führungsbahnen
Elektrische Ausstattung aus hochwertigen Marken-Komponenten, Siemens/Schneider
Pneumatisch unterstützte Reitstockbewegung entlang des Bettes
Reduzierhülse
Feststehende Körnerspitze
Alle Sicherheitseinrichtungen nach CE-Standards: Drehfutterschutz mit Plexiglasscheibe, Mikroendschalter gesichert. Drehstahlhalterschutz mit Plexiglasscheibe. Hintere Spritzschutzwand über die gesamte Länge. Leitspindel- und Zugspindelschutz durch Lichtschranke (eingebunden in Not-Aus-Kreis) oder Roll-Abdeckung. Not-Aus-Schlagtaster.
Spänebehälter mit Rädern
Kühlmittelsystem
Feststehende Lünette
Mitlaufende Lünette
Bedienwerkzeug, Abnahme Protokoll nach DIN, Bedienungs- und Wartungshandbuch, vollständige Elektroinstallation, Maschine hergestellt nach CE-Standard in der neusten Fassung.

Hinweis: Die Bilder zeigen eine Maschinengröße der T-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für die Anlieferung per Spedition finden Sie bei Anfrageartikeln auf Wunsch im individuellen Angebot. Abladen und Einbringen sind nicht inkludiert.

Preis auf Anfrage

MCM Handy Leit- und Zugspindeldrehmaschinen Serie

Leit- und Zugspindeldrehmaschine in schwerer Ausführung, ideal für den täglichen Einsatz in der Produktion.

	Handy 250 x 1500
Spitzenhöhe	250 mm
Umlaufdurchmesser über Bett	500 mm
Umlaufdurchmesser über Querschlitten	310 mm
Umlaufdurchmesser in der Kröpfung	680 mm
Spitzenweite	1500 mm
Bettbreite	400 mm
Spindelbohrung	80 mm
Spindelnase	Camlock 8"
Drehzahlen	(16) 18 - 1500 min^-1
Motorleistung	7,5 kW
Längsvorschub	(160) 0.05 - 11.52 mm/U
Quervorschub	(160) 0.025 - 5.76 mm/U
Gewinde metrisch	(62) 0.05 - 112 mm
Gewinde Whitworth	(80) 1/4 - 56 T.P.I.
Gewinde Modul	(54) 0.25 - 56 mm
Gewinde Diametral	(80) 1/2 - 112 DP
Verfahrweg Querschlitten	360 mm
Verfahrweg Oberschlitten	150 mm
Reitstock Pinolendurchmesser	80 mm
Reitstock Pinolenhub	230 mm
Reitstock Aufnahme	MK 5
Gewicht, ca.	3400 kg

Ausstattung:

Geschützte Längsführung
Natürliche Kröpfung
Reitstockbewegung pneumatisch unterstützt
Mechanische Doppelkupplung
Elektromagnetbremse
Eilgänge für X- und Z-Achse
Spindelstock mit induktiv gehärteten und geschliffenen Zahnrädern. Die Spindel läuft auf Hochpräzisionslagern
Elektrische Ausstattung aus hochwertigen Marken-Komponenten z.B. Siemens/Schneider
Automatische Zentralschmierung der Führungsbahnen
Reduzierhülse
2 feste Körnerspitzen
Alle Sicherheitseinrichtungen nach CE-Standards: Drehfutterschutz mit Plexiglasscheibe, Mikroendschalter gesichert. Drehstahlhalterschutz mit Plexiglasscheibe. Hintere Spritzschutzwand über die gesamte Länge. Leitspindel- und Zugspindel-Schutz durch Lichtschranke. Not-Aus-Schlagtaster.
Spänebehälter auf Rädern
Elektrische Kühlmitteleinrichtung
Feststehende Lünette
Mitlaufende Lünette
Bedienwerkzeug, Bedienungs- und Wartungshandbuch, vollständige Elektroinstallation, Maschine hergestellt nach CE-Standard in der neusten Fassung

Weitere Optionen auf Anfrage, z.B.

Erhöhte Motorleistung
uvm.

Hinweis: Die Bilder zeigen eine Maschinengröße der Handy-Serie, ggf. mit weiterem Sonderzubehör und bei Anwendungsbeispielen.

Nicht die richtige Variante? Die Maschine ist mit verschiedenen Spitzenhöhen und Spitzenweiten verfügbar. Bitte wählen Sie für Ihre Anfrage die gewünschte Version aus.

Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.

Preis auf Anfrage

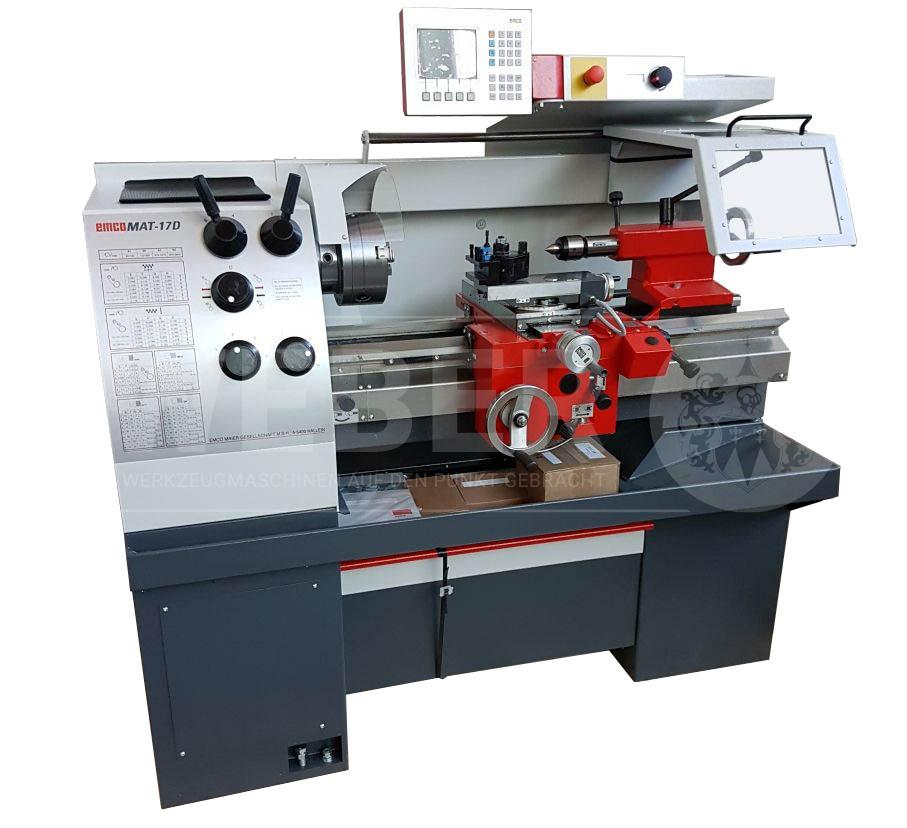

Emcomat 17D Leit- und Zugspindeldrehmaschine

Zustand: Neu

Spitzenweite	700 mm
Spitzenhöhe	170 mm
Umlaufdurchmesser über Bett	ø 340 mm
Umlaufdurchmesser über Planschlitten	ø 190 mm
Bettbreite	260 mm
Verschiebeweg Längsschlitten	600 mm
Verschiebeweg Querschlitten	220 mm
Verschiebeweg Oberschlitten	110 mm
Planschlittenlänge	410 mm
Planschlittenbreite	150 mm
Führungslänge Bettschlitten	380 mm
Drehmeisselquerschnitt	20 x 20 mm
Abstand Drehmitte - Oberschlitten	34 mm
Schwenkbereich Oberschlitten (Support)	60 / 120°
Hauptspindel:
Spindelanschluss DIN 55029 (Camlock)	S 5
Spindelbohrung	ø 50 mm
Innenkegel nach DIN 7178	1 : 22
Spindeldurchmesser im vorderen Lager	ø 70 mm
Max. Futterdurchmesser	ø 200 mm
Max. Planscheibendurchmesser	ø 200 mm
Spindeldrehzahlen	40 - 3000 1/min
Drehzahlregelung	stufenlos
Mechanische Drehzahlstufen	4
Hauptantrieb:
Leistung bei 40% ED	5,3 kW
Max. Nenndrehmoment a. d.Hauptspindel	640 Nm
Vorschub:
20 (28) Laengsvorschuebe Z	0,045-0,787 mm/U
20 (28) Planvorschuebe X	0,023-0,406 mm/U
Gewinde:
20 (28) metrische Gewinde (Grundausstattung)	0,4 - 7,0 mm
32 Zollgewinde (mit Option Raedersatz D3Z200)	56 - 4 Gg/Zoll
28 Modulgewinde (mit Option Raedersatz D3Z200)	0,2 - 3,5
32 diam. Pitch Gewinde (mit Option Raedersatz D3Z200)	112 - 8
Reitstock:
Pinolendurchmesser	ø 50 mm
Innenkegel der Pinole	MK 3
Pinolenhub	120 mm
Seitliche Verstellung	± 13 mm
Zulaessige Werkstueckgewichte
Fliegend gespannt	50 kg
mit Reitstock abgestuetzt	150 kg

weitere Grundausstattung (Standardzubehoer):

inkl. Maschinenstaender und integrierter 3-Achsen-Digitalanzeige, deutsch, mit Farbdisplay
1 Laengsanschlag
1 Koernerspitze, Kegel 1:22, DIN 7178
1 Koernerspitze MK3
1 Knebel
1 Schluesselteil
1 Fettpresse
3 Sechskantschrauben M16x60 - DIN 933
3 Sechskantmuttern M16-8 DIN 934
1 Einfachstahlhalter
1 Schluessel A13x17 DIN 837
1 Einmaulschluessel SW 19
1 Einmaulschluessel SW 22
1 Sechskantschraubendreher SW 5
1 Sechskantschraubendreher SW 6
1 Sechskantschraubendreher SW 8
3 Scherstifte
1 E-Kastenschluessel
1 Betriebsanleitung inkl. Ersatzteilliste
1 Elektrische Dokumentation
1 Pruefprotokoll
Verpackung (fuer LKW Transport mit Palette und Kunststoffhaube)
Maschine nach CE

Achtung: Abbildungen zeigen u.a. Sonderausstattung / Zubehoer!

Preis auf Anfrage

PRÄZISIONS-DREHMASCHINEN

Filter
