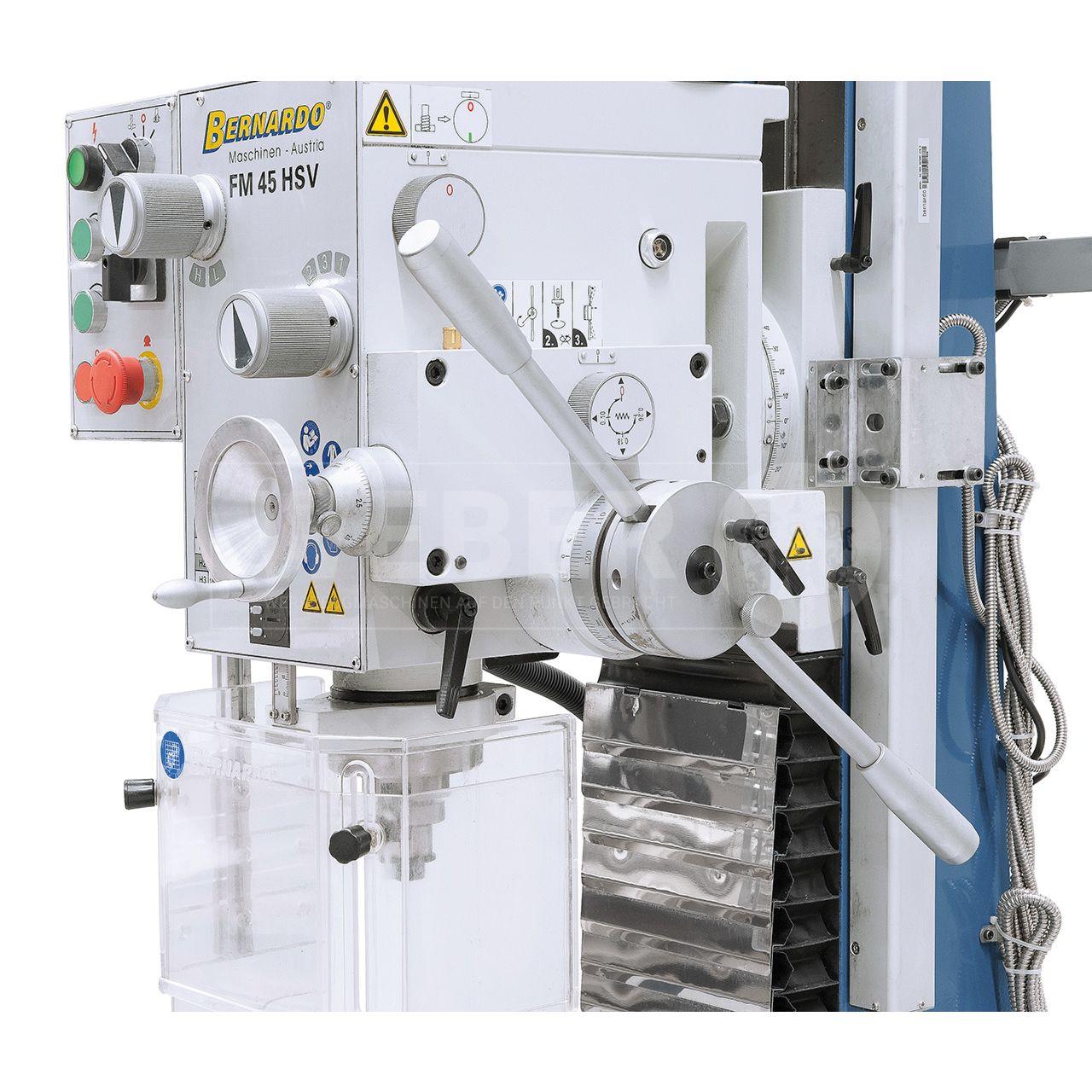

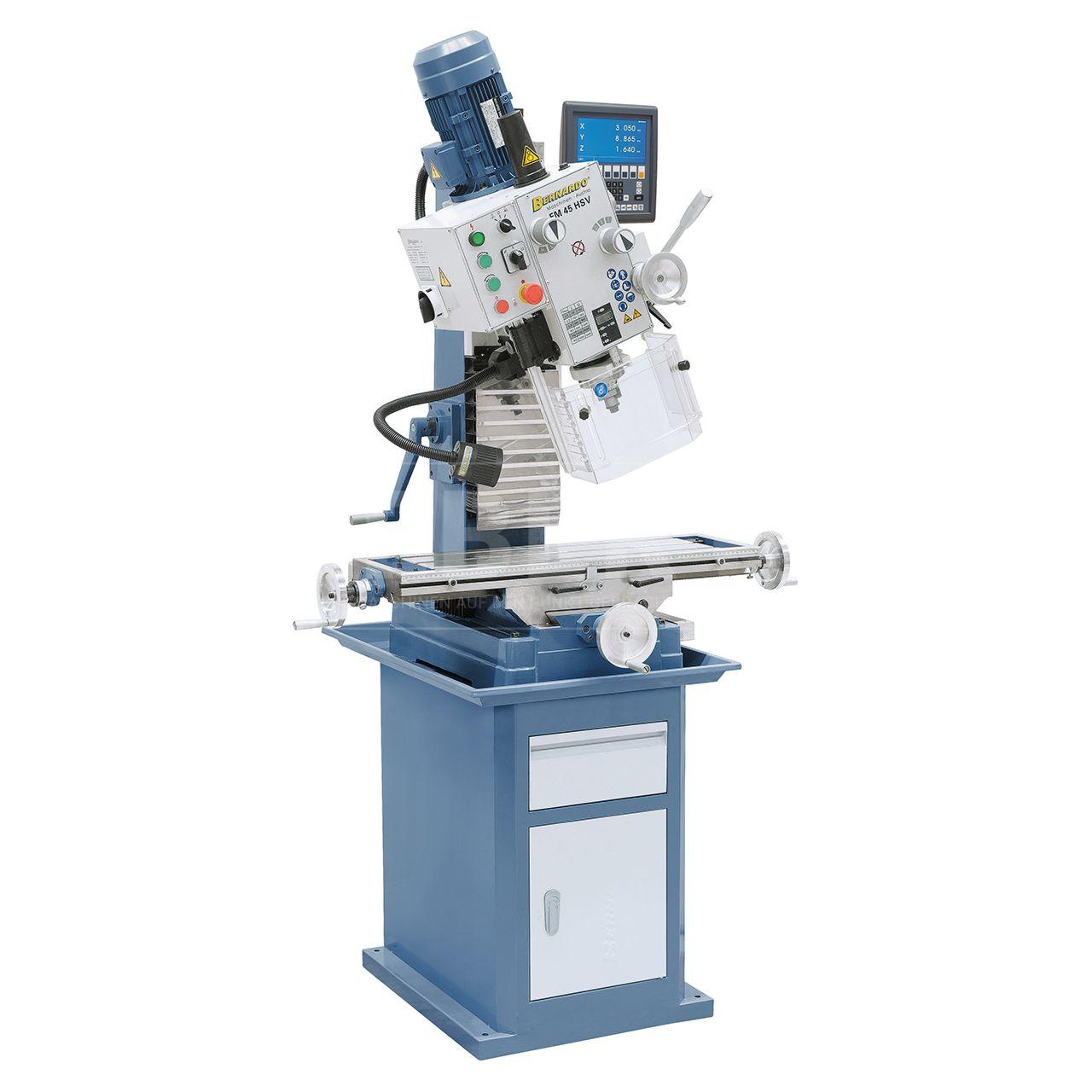

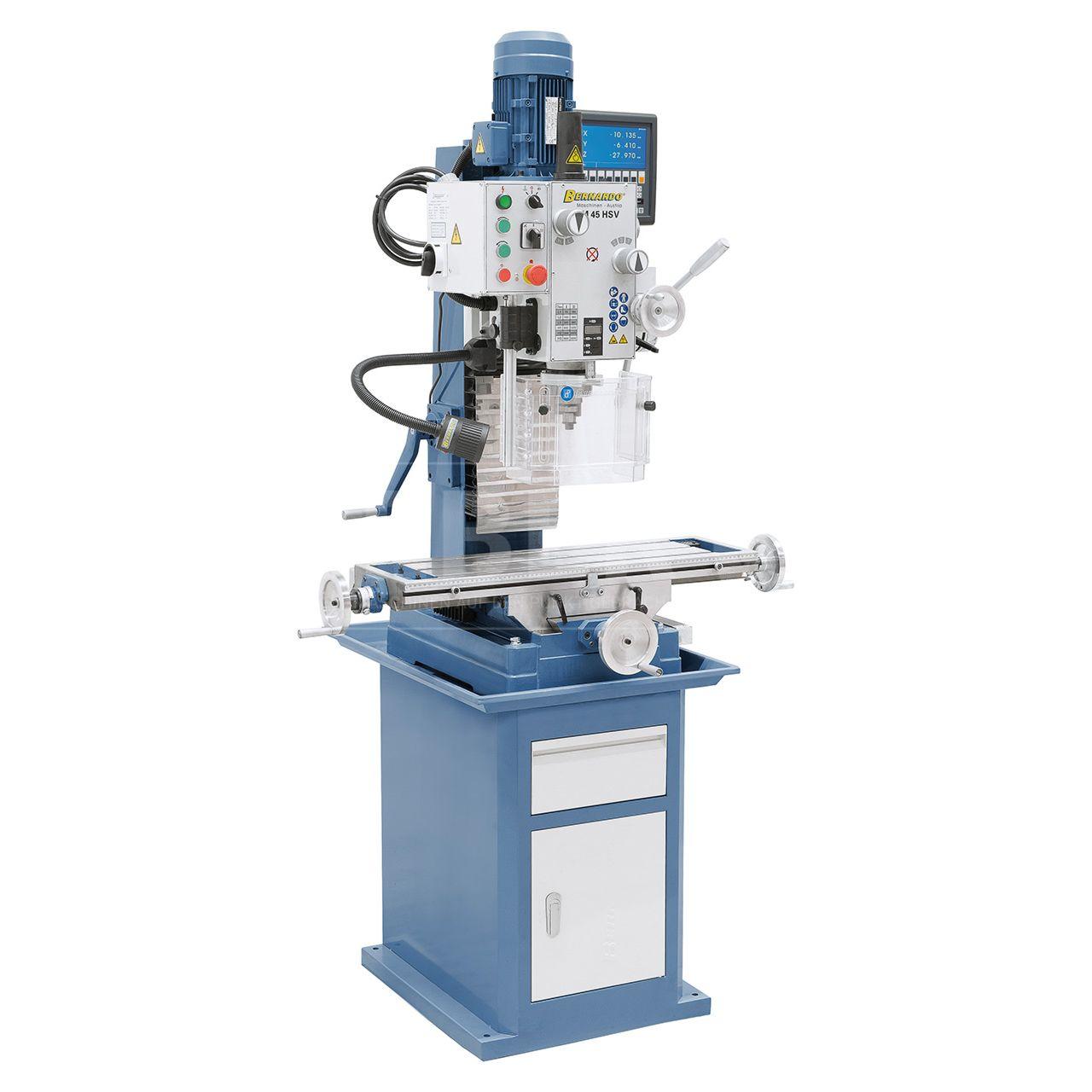

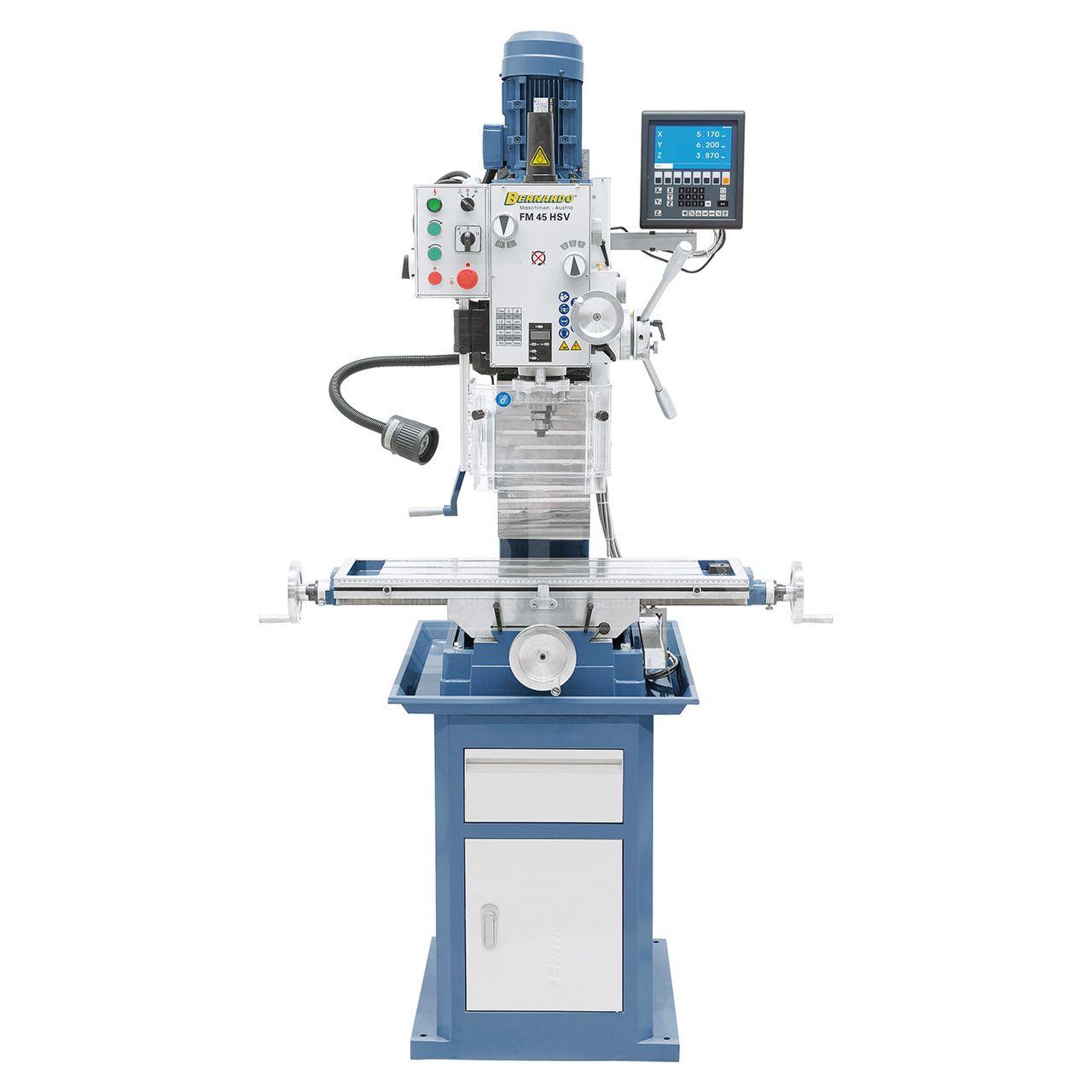

Bernardo FM 45 HSV mit 3-Achs-Digitalanzeige Bohr-Fräsmaschine
Produktinformationen "Bernardo FM 45 HSV mit 3-Achs-Digitalanzeige Bohr-Fräsmaschine"
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 – 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |

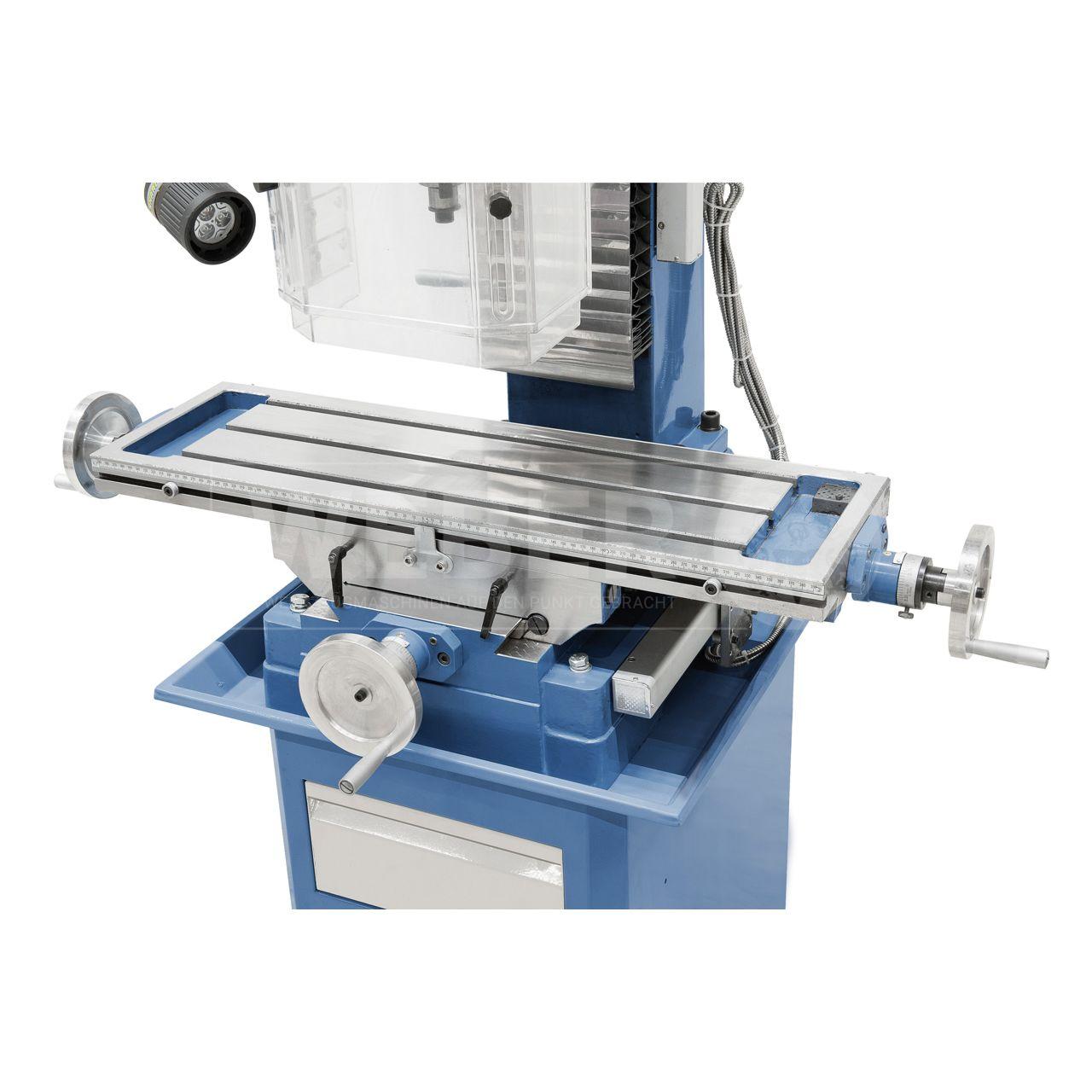

| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 – 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 |
| Gewicht ca. | 308 kg |
| * ohne Untergestell |
Merkmale:
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min

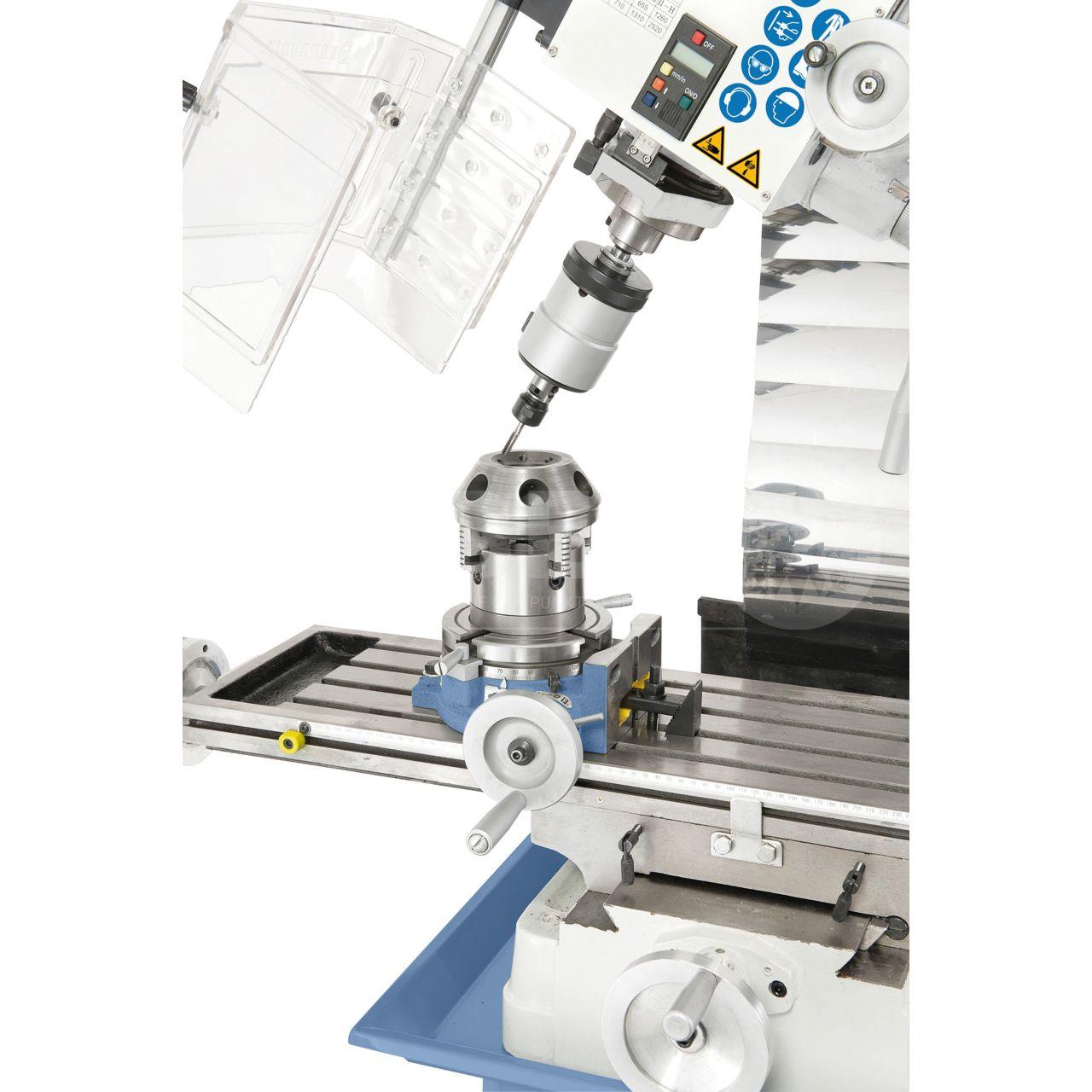

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

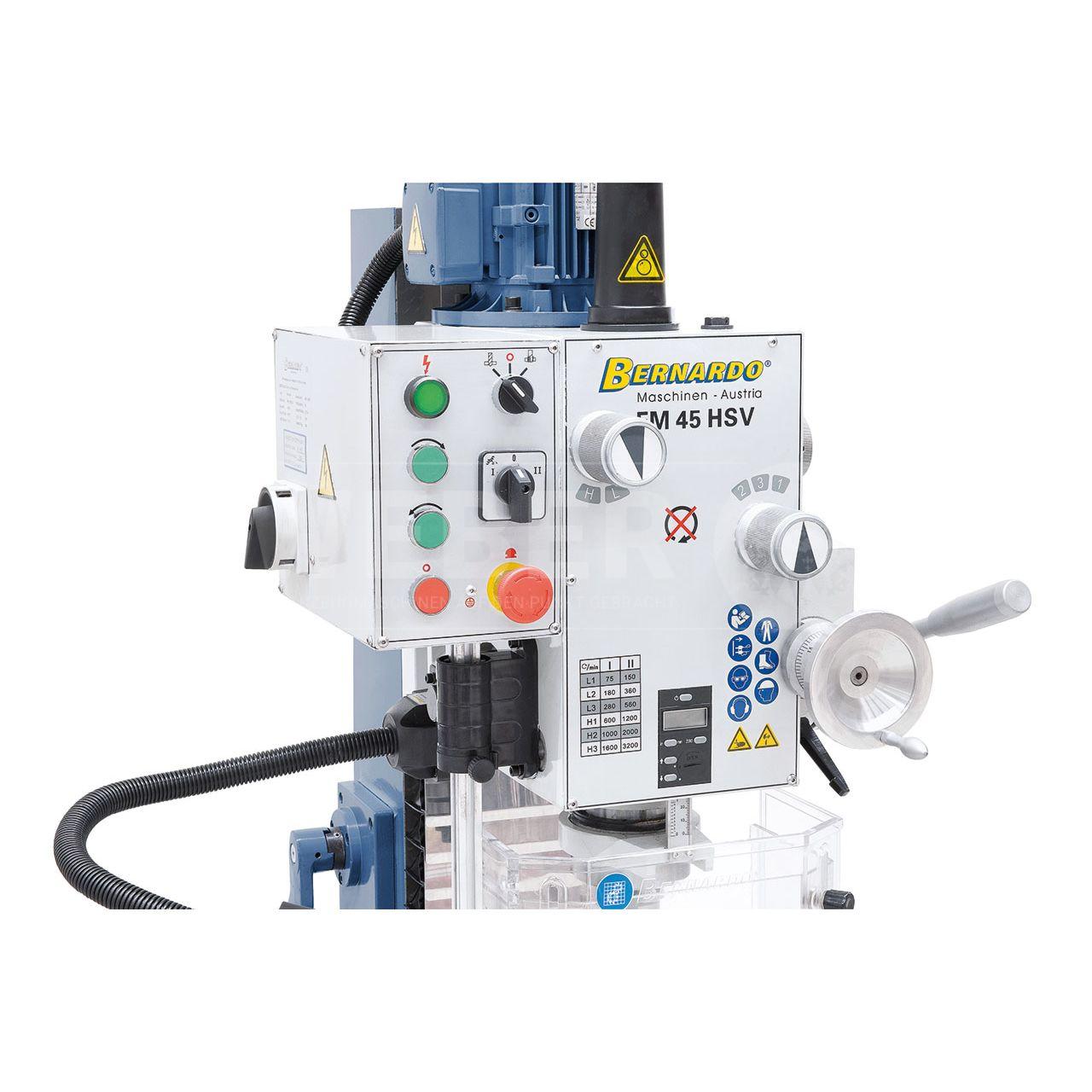

- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
Lieferumfang:

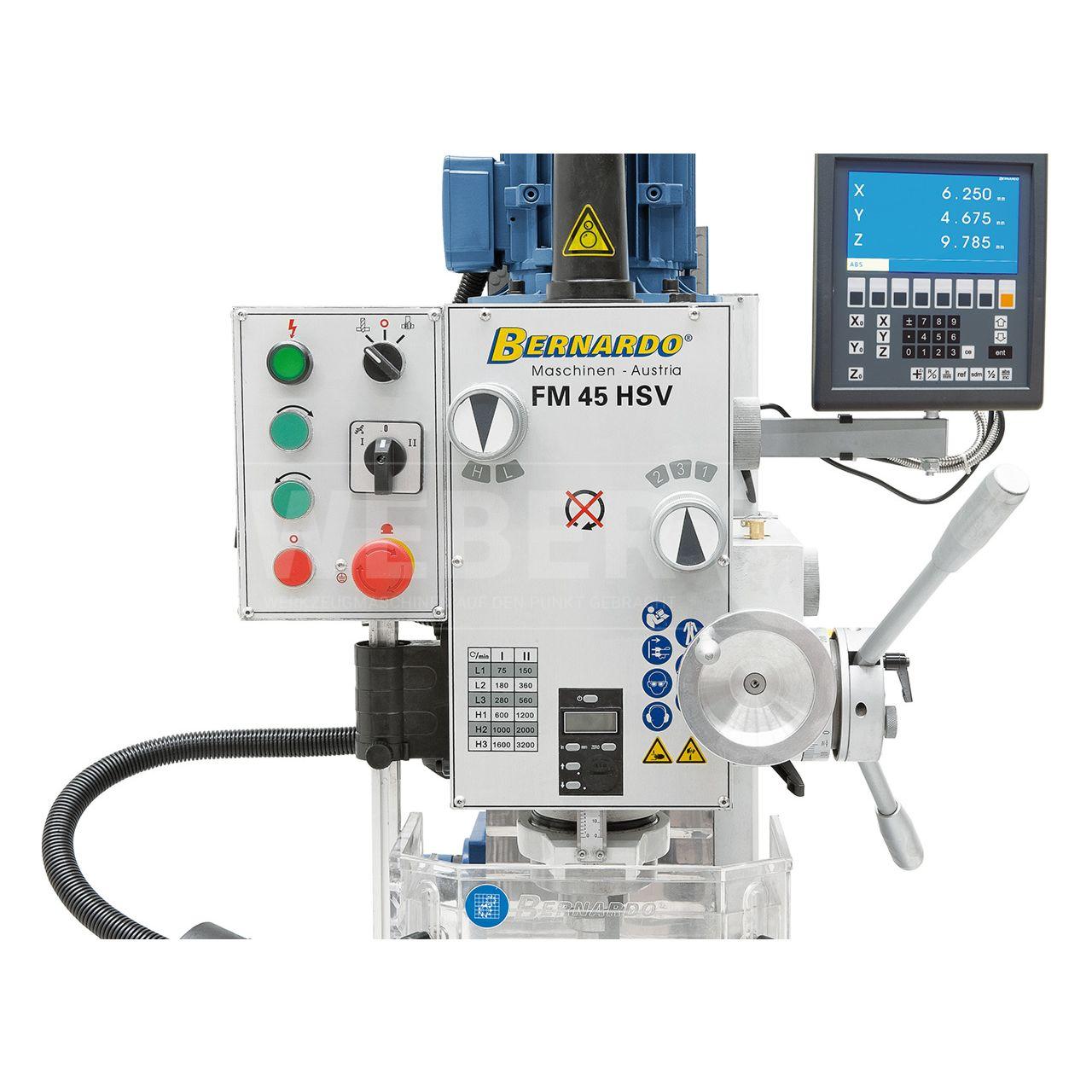

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm

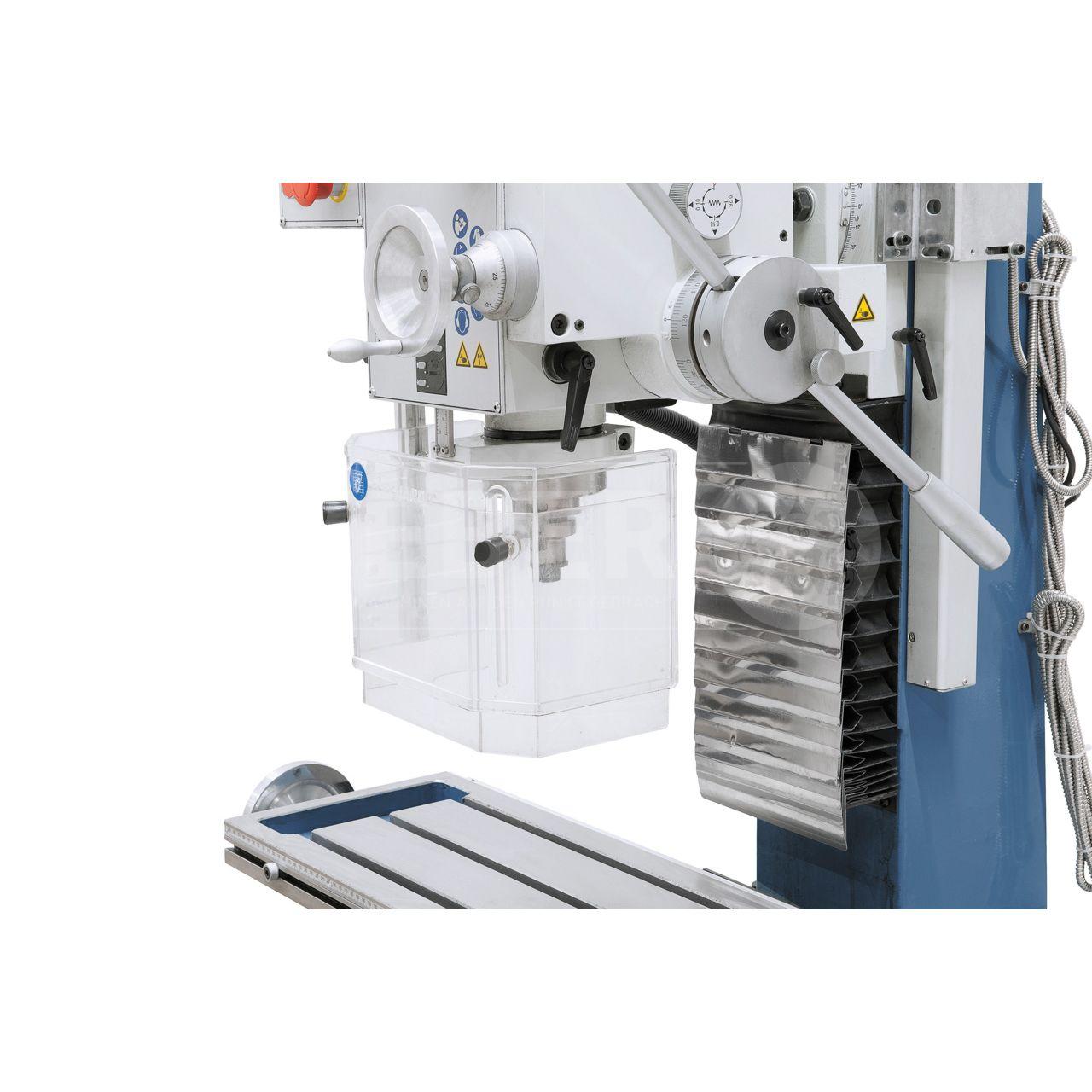

- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug

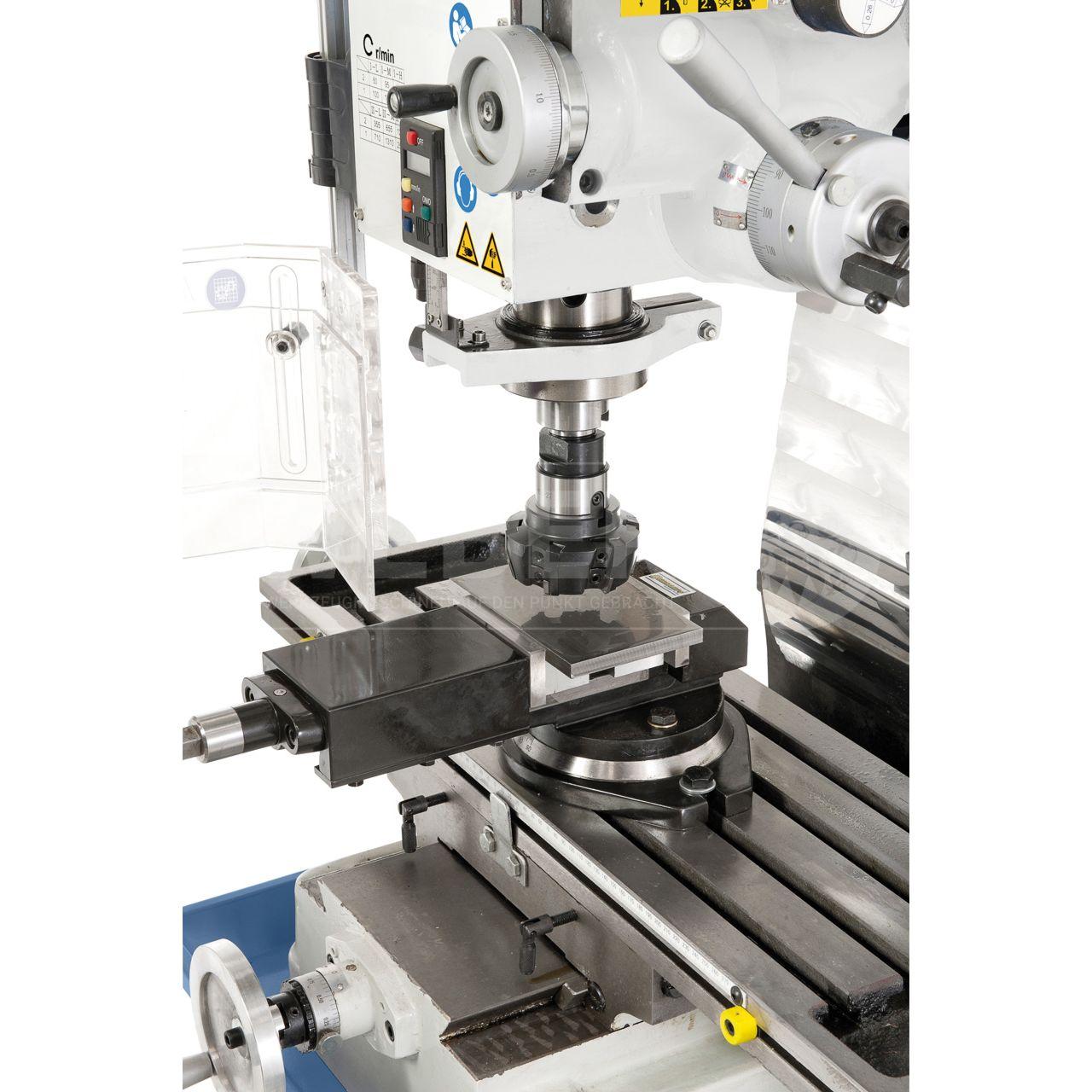

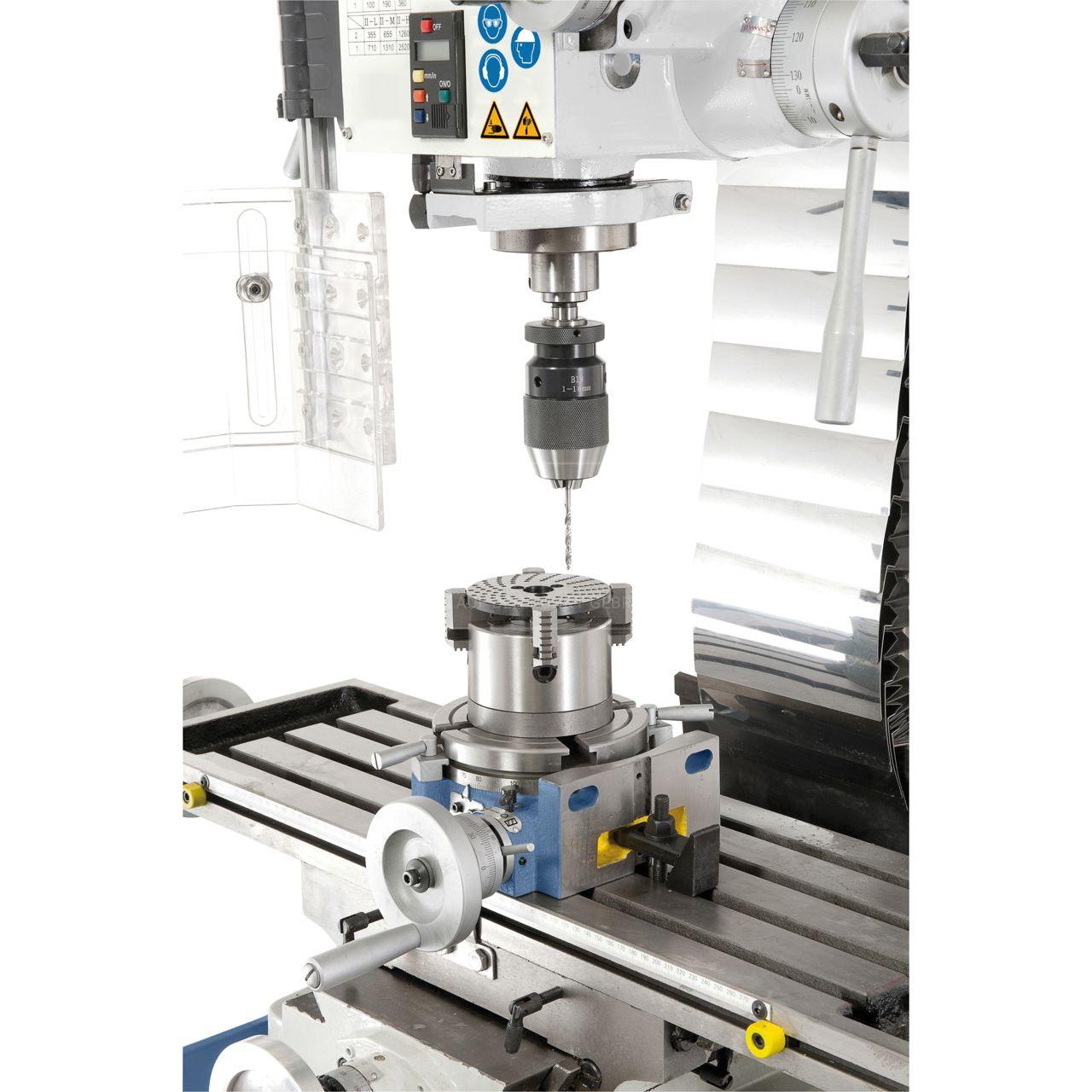

Hinweis: Untergestell nicht im Lieferumfang enthalten! Bilder zeigen ggf. die Maschine mit weiterem Sonderzubehör und bei Anwendungsbeispielen.
Kosten für Anlieferung per Spedition frei Bordsteinkante siehe Warenkorb bzw. bei Anfrageartikeln im individuellen Angebot.
