| Technische Daten: | |
| Bohrleistung in Stahl | 50 mm |
| Gewindeschneidleistung | M 33 |
| Planfräser | 100 mm |
| Schaftfräser | 25 mm |
| Spindel | MK 4 |
| Ausladung | 340 mm |

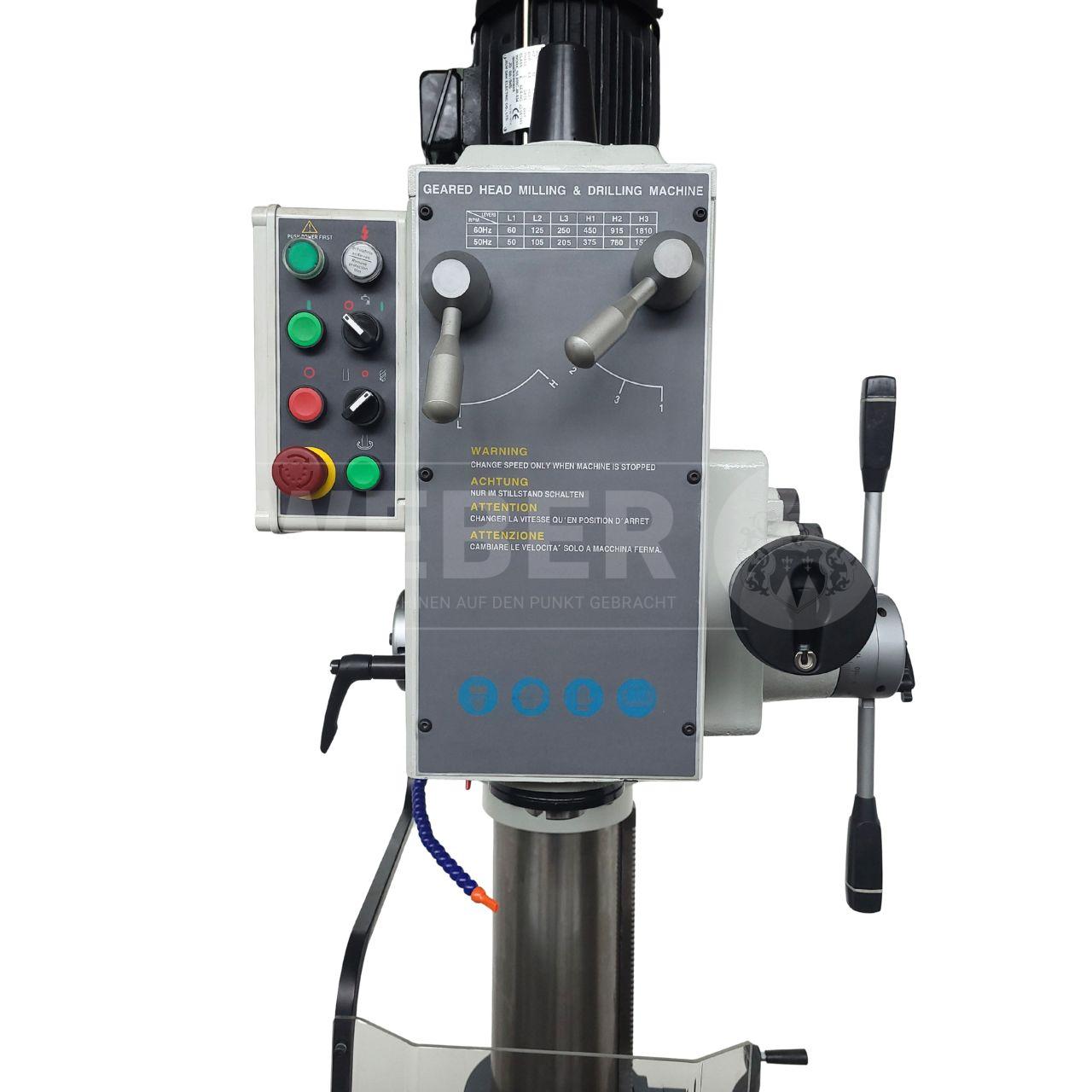

| Drehzahlen | (6) 50 - 1510 1/min |
| Pinolenhub | 200 mm |
| Pinolenvorschub | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
| Tischgröße | 820 x 240 mm |
| Verfahrweg X | 460 mm |
| Verfahrweg Y | 280 mm |

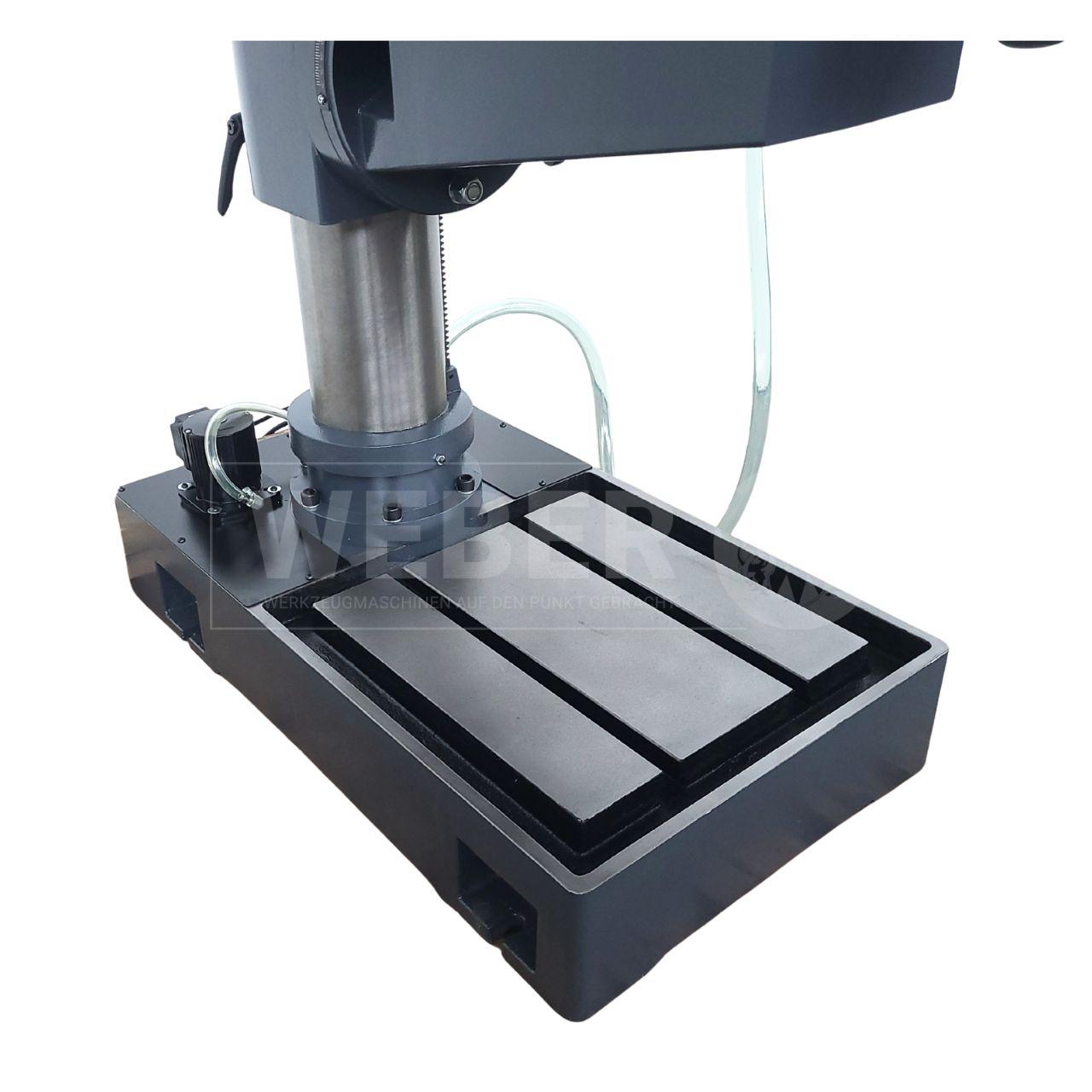

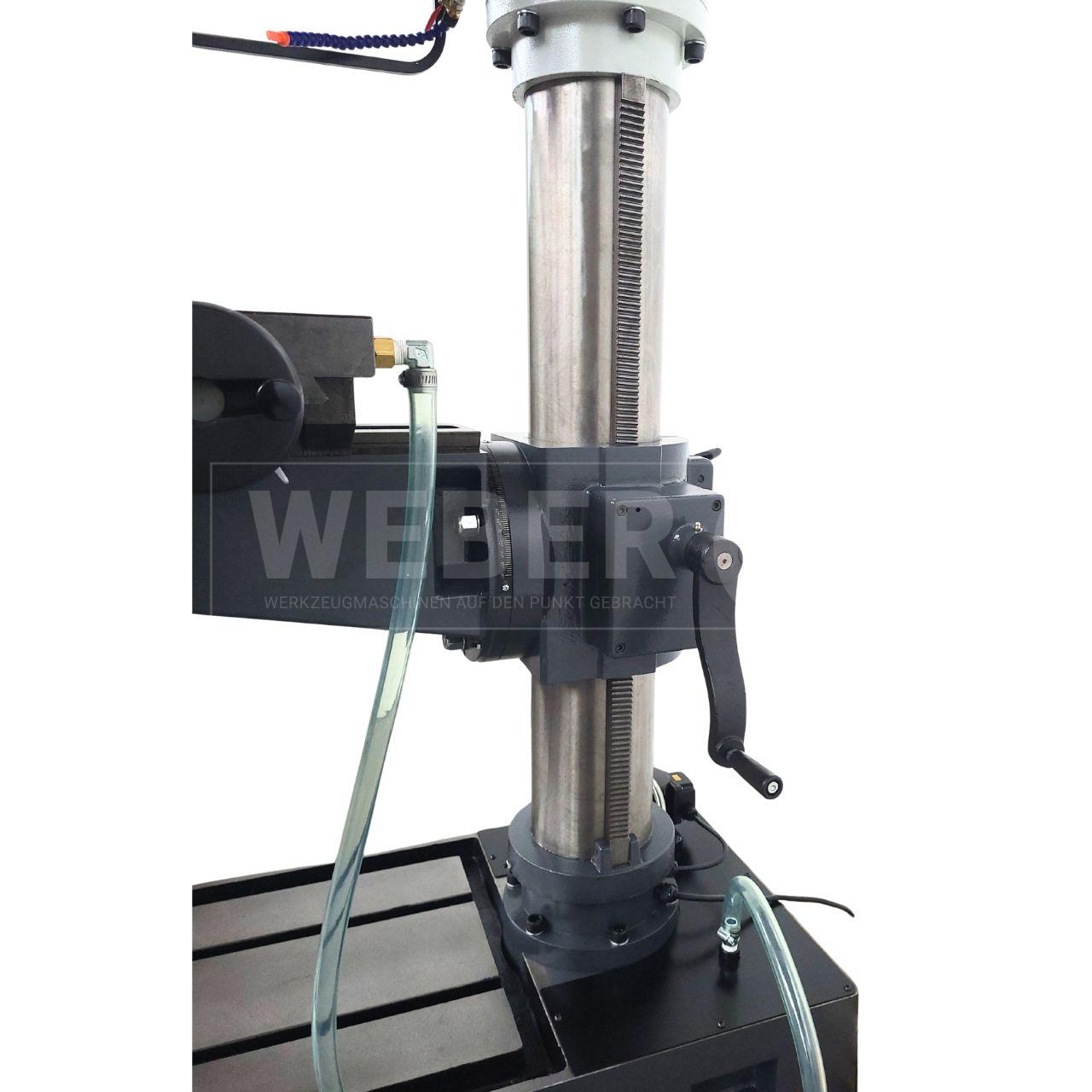

| Säulendurchmesser | 180 mm |
| Anzahl T-Nuten | 4 |
| T- Nutengröße | 16 x 26 mm |
| Motorleistung | 3 kW |
| Gewicht, ca. | 750 kg |
- Kreuztisch
- Gewindeanzugspindel
- Gewindeschneideinrichtung

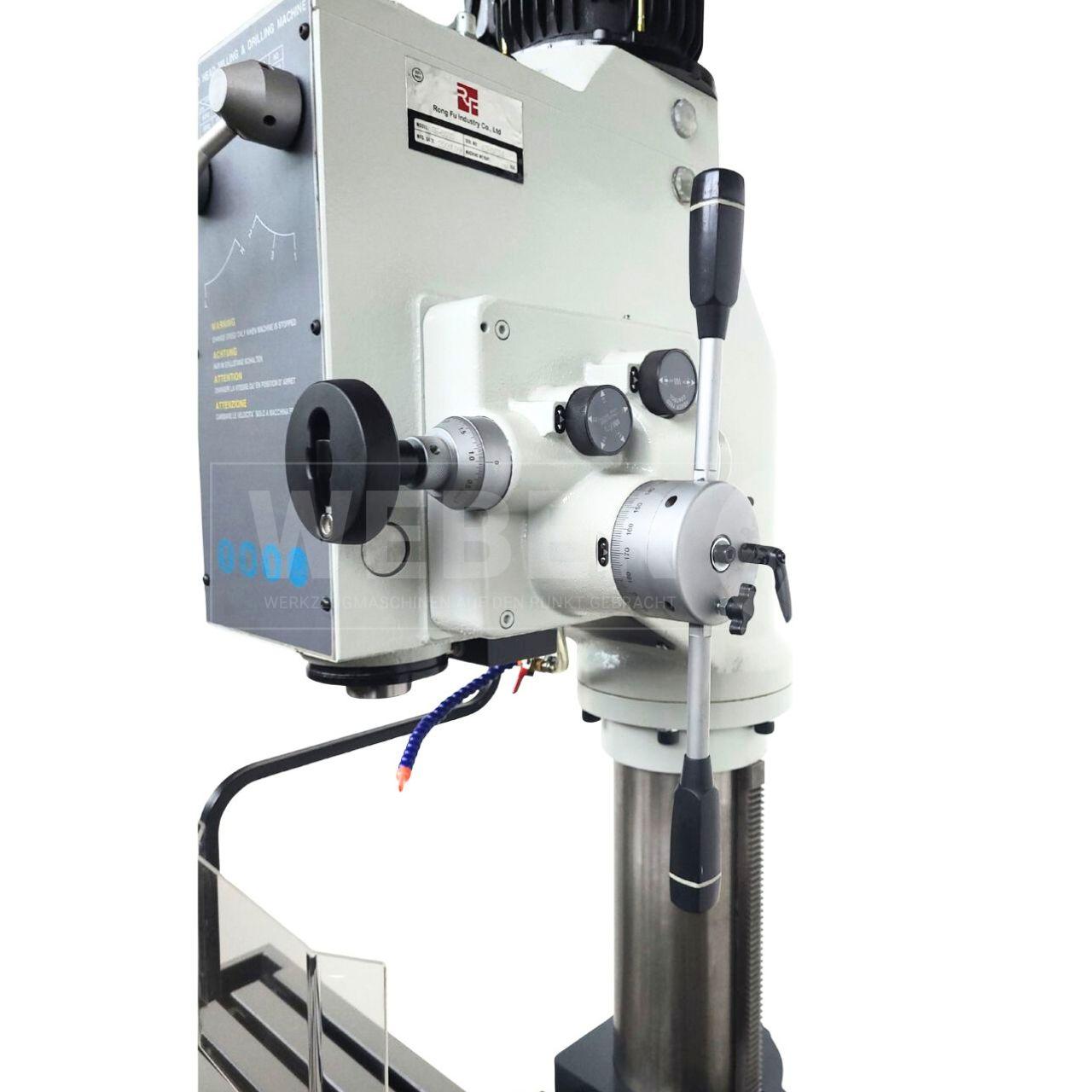

- Automatischer Spindelvorschub
- LED-Maschinenleuchte
- Tisch drehbar

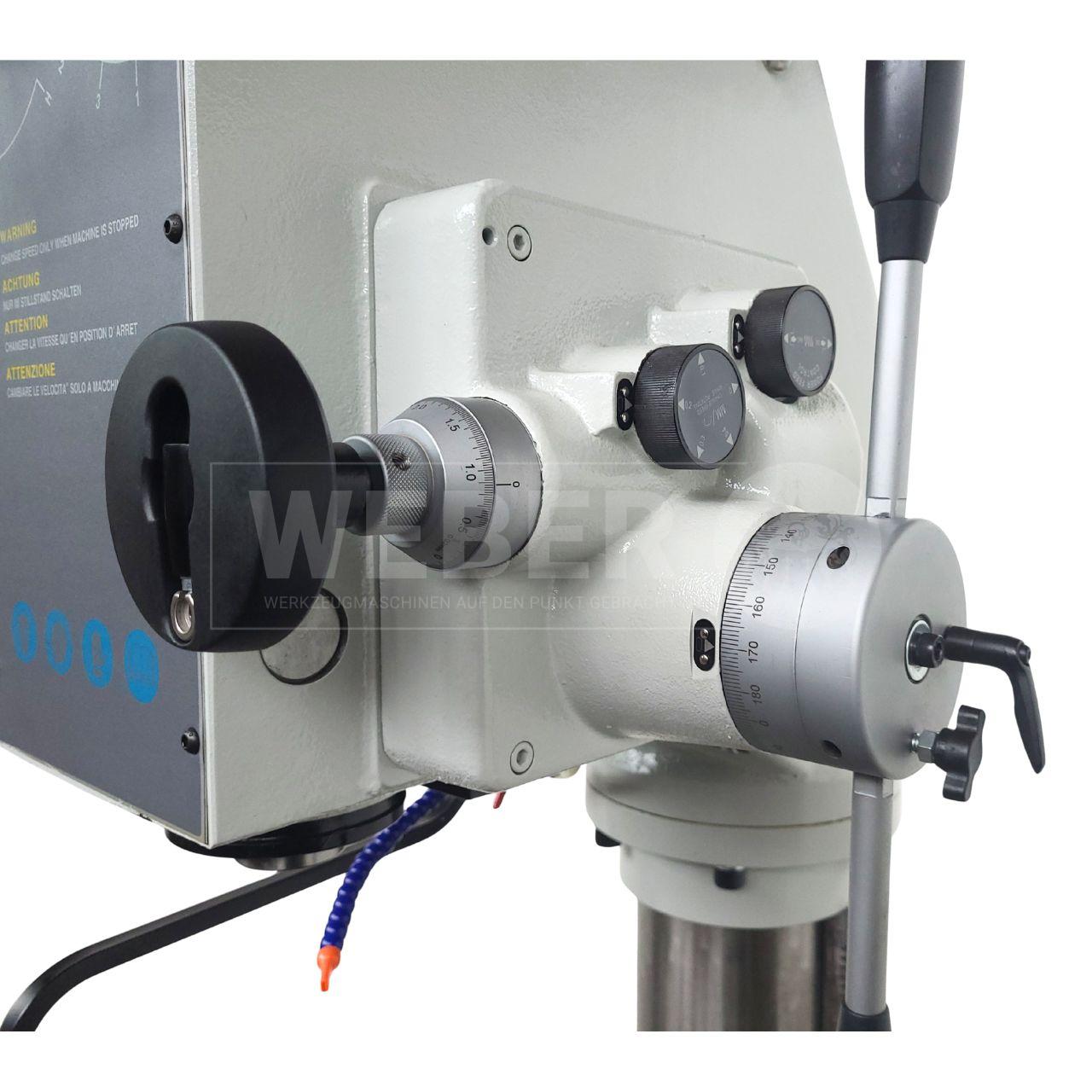

- Manueller Feinvorschub
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
- Endschaltergesicherter Spindelschutz
Anmelden
Zubehör für Fräsmaschine
| Spannbereich | 3 - 16 mm |
| Aufnahme | B 16 |
| Rundlaufgenauigkeit | mind. 0,05 mm* |
- Ausgezeichnete Rundlaufgenauigkeit
- Sehr steife und schwere Konstruktion
- Ausdrücklich ebenfalls für CNC Maschinen geeignet
- Selbsthemmung gegen unbeabsichtigtes Lösen des Werkzeugs bei abruptem Drehrichtungswechsel.
| Spannbereich | 3 - 16 mm |
| Aufnahme | B16 |
- Hohe Rundlaufgenauigkeit und Spannkraft
- Für CNC-Maschinen geeignet
Backenbreite: 135 mm
Backenhöhe: 40 mm
Öffnungsweite: 165 mm
Klemmkraft: 650 kg
Gewicht, ca.: 14 kg
Abmessungen, ca.: 325 x 135 x 130 mm
Ausstattung
- Prismenbacken
- Große Spannweite
- Ideal geeignet für Bohrmaschinen und leichte Fräsarbeiten
Backenbreite: 160 mm
Backenhöhe: 50 mm
Öffnungsweite: 218 mm
Klemmkraft: 900 kg
Gewicht, ca.: 26 kg
Abmessungen, ca.: 325 x 135 x 130 mm
Ausstattung
- Prismenbacken
- Große Spannweite
- Ideal geeignet für Bohrmaschinen und leichte Fräsarbeiten
| Morsekegel außen | MK 4 |
| Morsekegel innen | MK 3 |
- Nach DIN 2185
- Gehärtet
- Innen und außen geschliffen
| Typ | ER 40 |
| Kegel | MK4 |
| Spannzangen | 15 |
| Spannbereich | 3 - 26 mm |
Die speziellen Zusätze verlängern die Standzeit und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.
Dieses Konzentrat ist konzipiert für alle Zerspanungsarbeiten von Stahl und Nichteisenmetallen, wie z.B. Bohren, Fräsen, Sägen, Drehen, usw.
Anwendungskonzentration (Öl:Wasser)
Drehen, Bohren, Fräsen 1:20 bis 1:40
