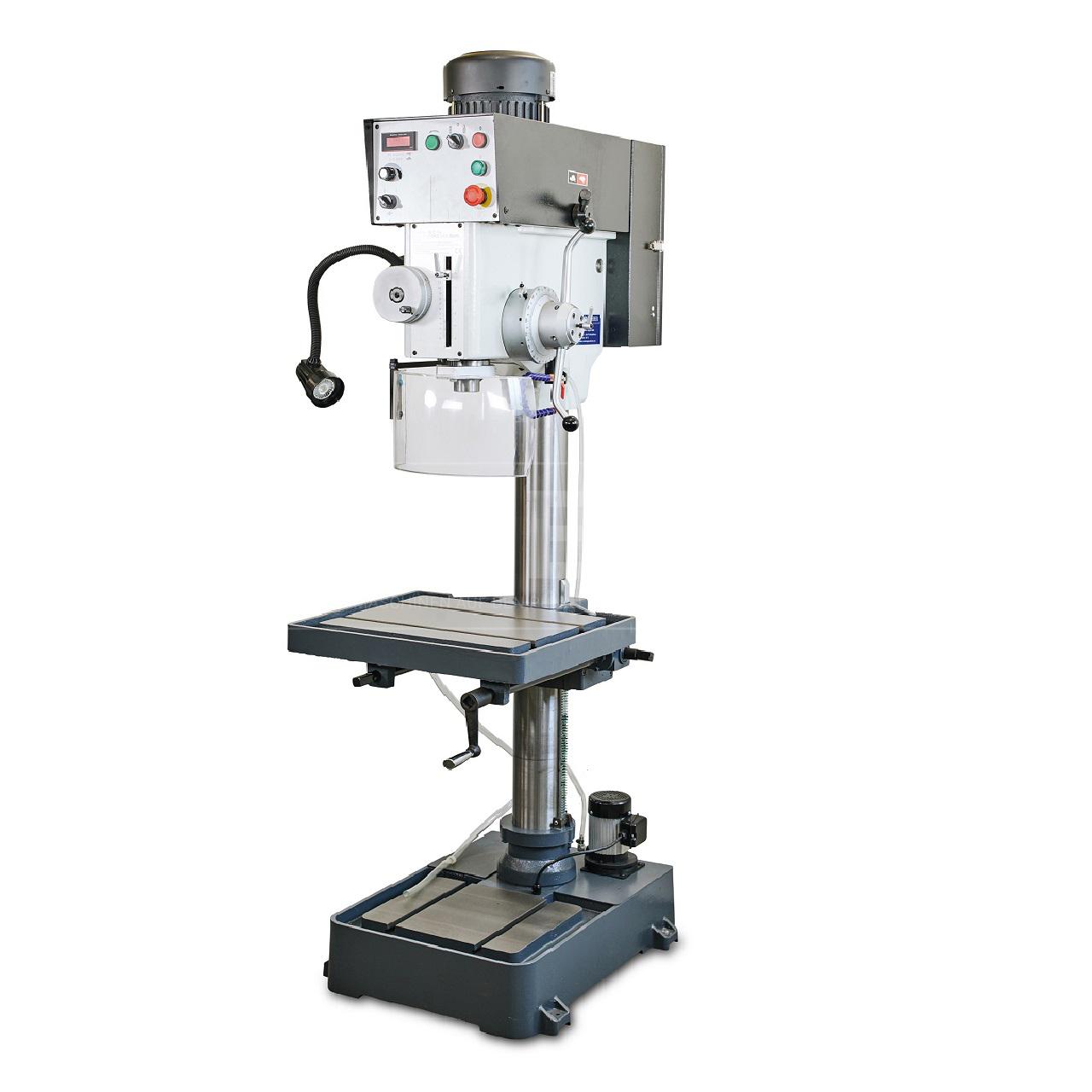

| Technische Daten: | |
| Bohrleistung | 40 mm |
| Gewindeschneiden | M 24 |
| Spindel | MK 4 |
| Bohrtiefe | 150 mm |
| Spindeldrehzahlen, stufenlos Bereich A Bereich B | 65 - 540 min-1 245 - 2000 min-1 |
| Ausladung | 265 mm |
| Pinolenvorschub | 0,05 / 0,1 / 0,2 mm/U |
| Säulendurchmesser | 115 mm |
| Tischgröße | 560 x 470 mm / 14 mm |
| Grundplattengröße | 685 x 485 mm |
| Abmessungen, ca, (B x T x H) | 580 x 950 x 2000 mm |
| Anschlusswert | 1,7 kVA |
| Gewicht, ca. | 385 kg |
- Getriebevorgelege
- Großer Maschinentisch
- Automatische Bohrvorschübe
- Digitale Drehzahlanzeige
- Stufenlose Drehzahlverstellung
- Gewindeschneideinrichtung
- Tischklemmung und Höhenverstellung von vorn
- Bohrtiefenanschlag
- Überlastungssicherung
- Kühlmitteleinrichtung
- Zwei Reduzierhülsen MK 3/2
- LED-Maschinenleuchte
- Höhenverstellbare Schutzabdeckung mit Mikroendschalter
- Betriebsanleitung
- CE/IEC Konformität
Anmelden
Zubehör Bohrmaschinen
Backenbreite: 135 mm
Backenhöhe: 40 mm
Öffnungsweite: 165 mm
Klemmkraft: 650 kg
Gewicht, ca.: 14 kg
Abmessungen, ca.: 325 x 135 x 130 mm
Ausstattung
- Prismenbacken
- Große Spannweite
- Ideal geeignet für Bohrmaschinen und leichte Fräsarbeiten
| Anschluss | 400 V |
| Abmessungen Behälter LxBxH, ca. | 35 x 25 x 18,5 mm |
| Abmessungen mit Pumpe LxBxH, ca. | 35 x 25 x 35 mm |
| Spannbereich | 3 - 16 mm |
| Aufnahme | B 16 |
| Rundlaufgenauigkeit | mind. 0,05 mm* |
- Ausgezeichnete Rundlaufgenauigkeit
- Sehr steife und schwere Konstruktion
- Ausdrücklich ebenfalls für CNC Maschinen geeignet
- Selbsthemmung gegen unbeabsichtigtes Lösen des Werkzeugs bei abruptem Drehrichtungswechsel.
| Lichtleistung | 780 - 800 Lumen, (weiß) |
| Leuchtmittel | 9 W |
| Anschluss | 230 V |
| Abmessungen, ca. | 400 x 400 mm |
| Gewicht, ca. | 2,2 kg |
- Energiesparendes LED Leuchtmittel
- Mit Gelenkarm
- Spritzwassergeschütztes Gehäuse
- Mit praktischem Handgriff zur einfachen Verstellung
- Stabile Ausführung mit Aluminium Gehäuse
- Leuchtmittel austauschbar
| Lichtleistung | 780 - 800 Lumen, (weiß) |
| Leuchtmittel | 9 W |
| Anschluss | 230 V |
| Abmessungen, ca. | 400 x 400 mm |
| Gewicht, ca. | 2,2 kg |
- Energiesparendes LED Leuchtmittel
- Mit Gelenkarm
- Spritzwassergeschütztes Gehäuse
- Mit praktischem Handgriff zur einfachen Verstellung
- Stabile Ausführung mit Aluminium Gehäuse
- Leuchtmittel austauschbar
| Spannbereich | 3 - 16 mm |
| Aufnahme | B16 |
- Hohe Rundlaufgenauigkeit und Spannkraft
- Für CNC-Maschinen geeignet
Die speziellen Zusätze verlängern die Standzeit und verbessern den Spanfluss, dadurch wird ein besseres Schnittbild am bearbeitenden Material gewährleistet.
Dieses Konzentrat ist konzipiert für alle Zerspanungsarbeiten von Stahl und Nichteisenmetallen, wie z.B. Bohren, Fräsen, Sägen, Drehen, usw.
Anwendungskonzentration (Öl:Wasser)
Drehen, Bohren, Fräsen 1:20 bis 1:40
- 1-13 mm
- 0,5 mm steigend
- HSS TiN - beschichtet
| Bohrerdurchmesser | 3 - 20 mm |
| Spitzenwinkel | 90° - 140° |
| Drehzahl | 4800 U/min |
| Anschluss | 230 V |
| Motorleistung | 0,12 kW |
| Gewicht, ca. | 8,6 kg |
| Abmessungen, ca. | 290 x 150 x 180 cm |
Merkmale:
- Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
- Sichere Bedienung durch zwangsgeführten Schleifvorgang
- Spitzenwinkel einstellbar von 90° - 140°
- Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
- Inklusive Ausspitzeinrichtung zur Verringerung der Vorschubkraft
- Rotor mit Präzisionskugellager
- CE
Lieferumfang:
- Schleifscheibe CBN
- 11 Spannzangen ER 20, 3 - 13 mm
- 7 Spannzangen ER 24, 14 - 20 mm
- Spannzangenhalter ER 20, ER 25
| Bohrerdurchmesser | 3 - 32 mm |
| Spitzenwinkel | 90° - 140° |
| Drehzahl Schleifscheibe | 4800 U/min |
| Anschluss | 230 V |
| Motorleistung | 0,25 kW |
| Gewicht, ca. | 32 kg |
| Abmessungen LxBxH, ca. | 360 x 250 x 310 mm |
Merkmale:
- Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
- Einfache Bedienung
- Sichere Bedienung durch zwangsgeführten Schleifvorgang
- Spitzenwinkel einstellbar von 90° - 140°
- Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
- Inklusive Ausspitzeinrichtung für eine einwandfreie Zentrierung des Bohreres am Werkstück und zur Verringerung der Vorschubkraft beim Bohren
- Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
- Rotor mit Präzisionskugellager
- Vibrationsfreier Lauf durch hohes Eigengewicht
- CE
Lieferumfang:
- Schleifscheibe CBN
- 10 ER-Spannzangen ER 20, 3 -12 mm, 20 ER-Spannzangen ER 40, 13 - 32 mm (geeignet für Zwischengrößen)
- Spannzangenhalter ER 20 und ER 40
| Bohrerdurchmesser | 13 - 32 mm |
| Spitzenwinkel | 90° - 140° |
| Drehzahl | 4800 U/min |
| Anschluss | 230 V |
| Motorleistung | 0,25 kW |
| Gewicht, ca. | 28 kg |
| Abmessungen LxBxH, ca. | 490 x 250 x 260 mm |
Merkmale:
- Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
- Sichere Bedienung durch zwangsgeführten Schleifvorgang
- Spitzenwinkel einstellbar von 90° - 140°
- Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
- Inklusive Ausspitzeinrichtung zur Verringerung der Vorschubkraft
- Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
- Rotor mit Präzisionskugellager
- CE
Lieferumfang:
- Schleifscheibe CBN
- 20 Spannzangen ER 40, 13 - 32 mm
- Spannzangenhalter ER 40
| Bohrerdurchmesser | 3 - 13 mm |
| Spitzenwinkel | 90° - 140° |
| Drehzahl | 4800 U/min |
| Anschluss | 230 V |
| Motorleistung | 0,12 kW |
| Gewicht, ca. | 8,1 kg |
| Abmessungen LxBxH, ca. | 320 x 180 x 190 cm |
Merkmale:
- Ideal zum Schleifen von HSS/Hartmetall Spiralbohrern
- Sichere Bedienung durch zwangsgeführten Schleifvorgang
- Spitzenwinkel einstellbar von 90° - 140°
- Kompakte Bauweise, mit Spannzangenaufbewahrung in der Maschine und Griff zum schnellen Verstauen
- Inklusive Ausspitzeinrichtung zur Verringerung der Vorschubkraft
- Einrichtung zum Hinterschleifen der Bohrerschneiden zur Verringerung der Reibung zwischen Bohrer und Werkstück
- Rotor mit Präzisionskugellager
- CE
Lieferumfang:
- Schleifscheibe CBN
- 11 Spannzangen ER 20, 3 - 13 mm
- Spannzangenhalter ER 20
