Produktinformationen "Reis Schweißroboteranlage RVL30-16 und zwei Robia RS-LS Kombivorrichtungen"
Schweißroboteranlage REIS ROBOTICS
Typ / Modell RVL30-16
Zustand Gebraucht
Baujahr 2008
gemeinsam mit zwei
Schweißvorrichtungen Robia A/S
Typ / Modell RS-LS 300 Kombivorrichtung
Zustand Gebraucht
Baujahr 2000
Technische Daten Schweißroboteranlage RVL30-16

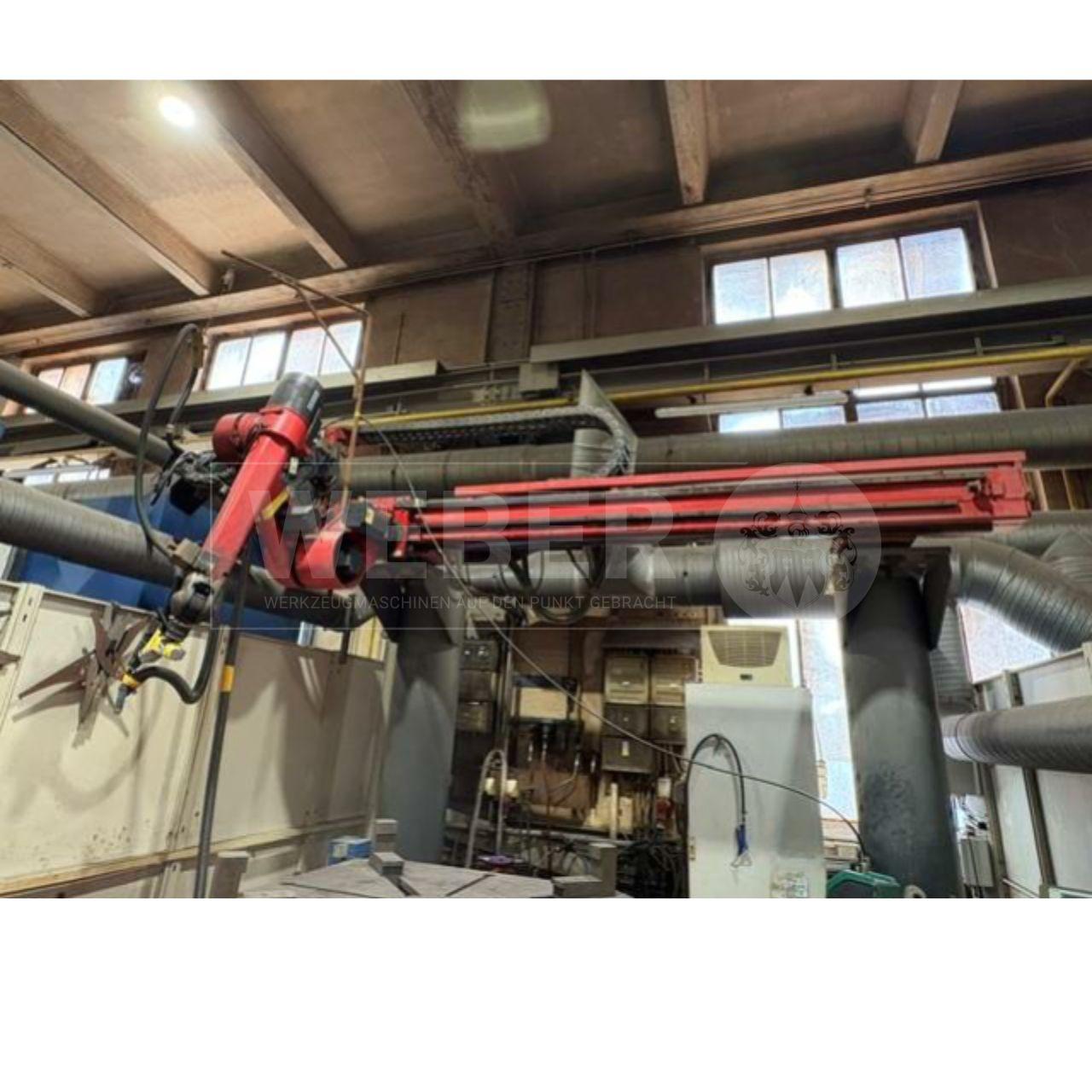

| Anlagentyp | Schweißroboteranlage: 6- Achs-Roboter mit linearer Fahrachse (A1) und fünf Drehachsen (A2–A6), hängend auf Portalträger |

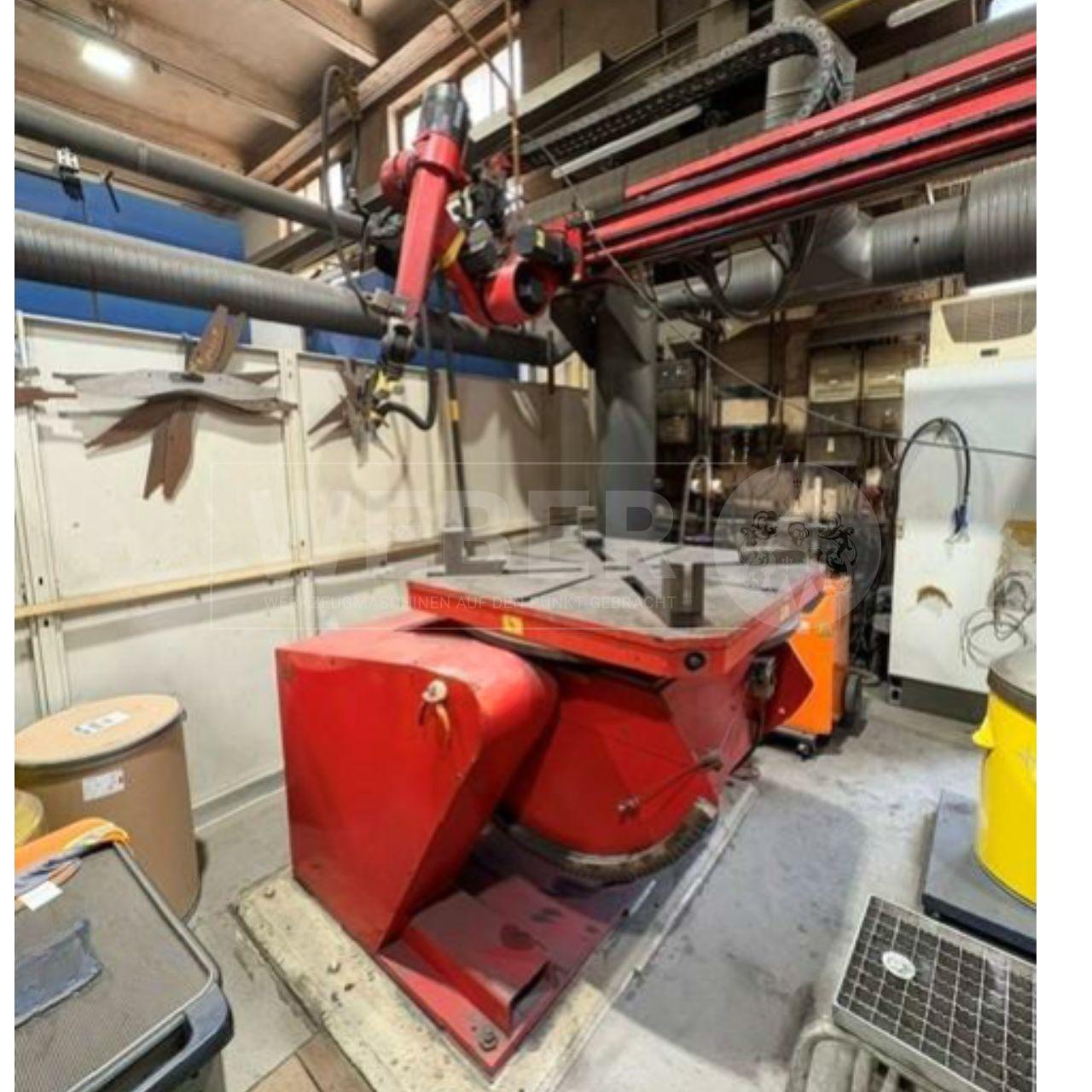

| Werkstückaufnahme | Dreh-Kipp-Positionierer mit Spanntisch (T-Nuten) |

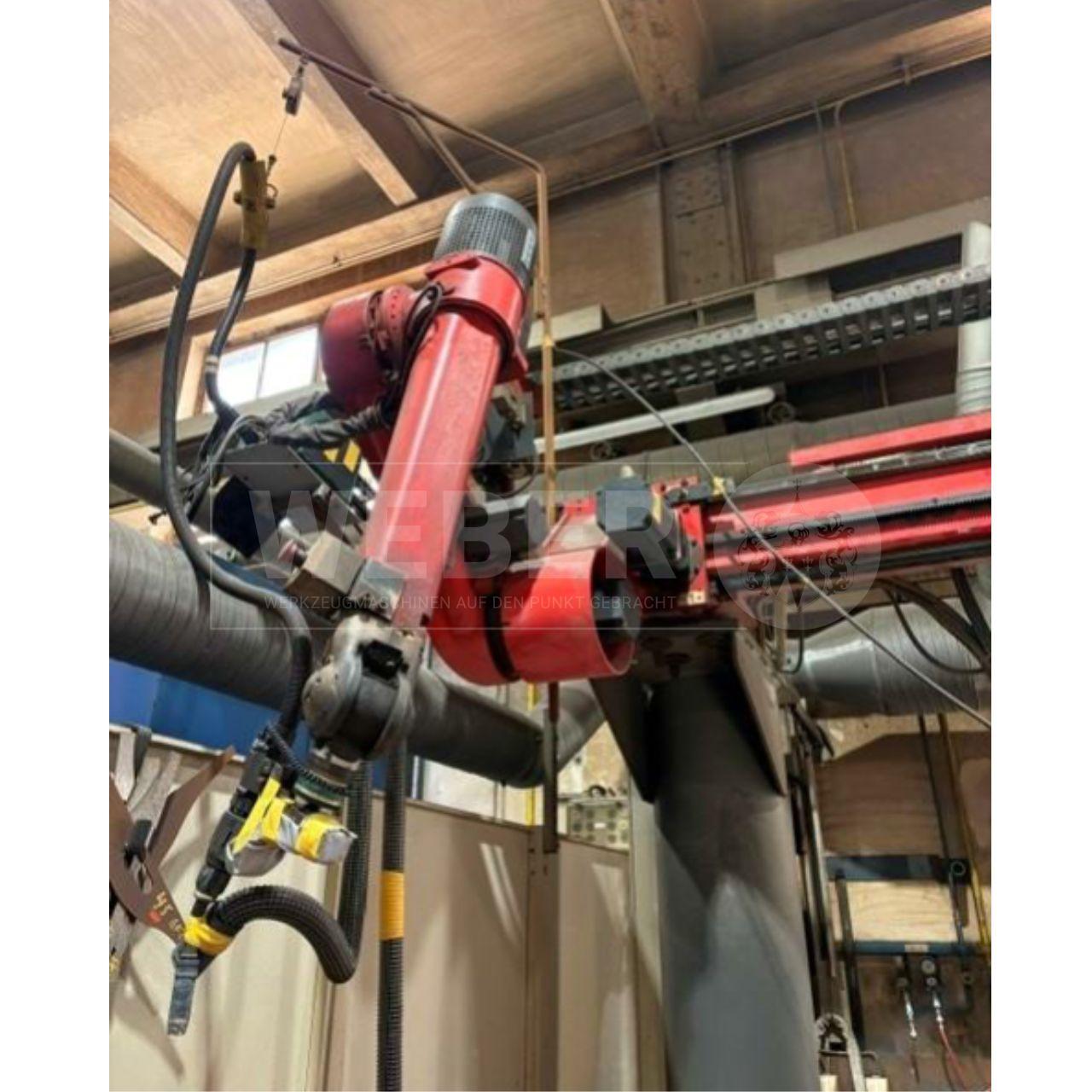

| Brennerführung | Roboter-Handachse mit MAG-Schweißbrenner und Absaughaube |
| Leistungsdaten | |
| Maximallast (Traglast Handachse) | 16 kg |
| Zusatzlast Achse 1 / Achse 3 | 100 kg / 20 kg |
| Wiederholgenauigkeit | ± 0,12 mm |
| Achsgeschwindigkeiten | A1 3 m/s; A2 165 °/s; A3 150 °/s; A4 450 °/s; A5 450 °/s; A6 500 °/s |
| Arbeitsbereich | |
| Hub Linearachse A1 (installiert) | |
| Grundhub | 1.500 mm |
| Max. Hub | 15.000 mm |
| Erweiterungsschritte | 500 mm |
| Verfahrbereiche Drehachsen | A2 +160°/–50°; A3 +150°/−120°; A4 ±210°; A5 ±123°; A6 ±360° |
| Arbeitsraum-Hauptmaße (Bezeichnungen lt. Reis-Datenblatt Bl. 2/4 | A 1.780 · B 100 · C 1.732 · D 1.967 · E 1.406 · F 187 · G 800 · H 980 mm |
| Schweißprozess | |
| Schweißverfahren | MAG (Metall-Aktivgas), automatisiert |
| Schweißstromquelle | |
| Schweißrauchabsaugung | Integriert: Absaughaube am Brenner, Rohrleitungssystem, Bedientaster „Absaugung“ am Bedientableau |
| Anschlusswerte | |
| Anschlussspannung | 400 V, 3/N/PE, 50 Hz |
| Anschlusswert | 5 kVA (Typenschild); Roboter allein 3,2 kVA (Datenblatt) |
| Mittlere Leistungsaufnahme | 2,0 kVA |
| Vorsicherung | max. 25 A träge |
| Druckluft (Mindestdruck) | 5 bar |
| Gewichte / Schutzart | |
| Roboter-Grundgerät (ohne Steuerung) | 720 kg |
| Schaltschrank | 280 kg |
| Mehrgewicht je 500 mm Erweiterung A1 | 80 kg |
| Schutzart Achsen A2–A6 | IP65 |

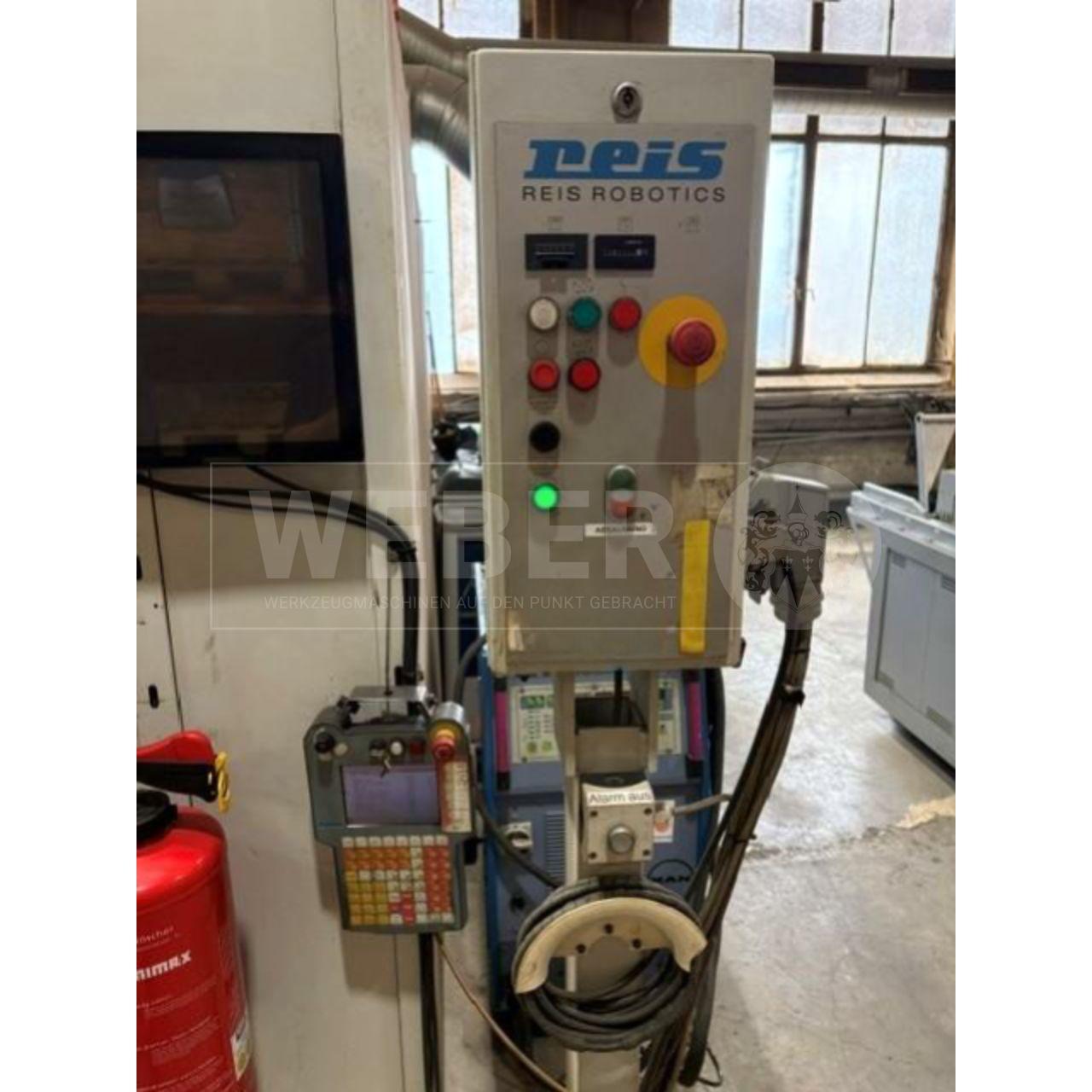

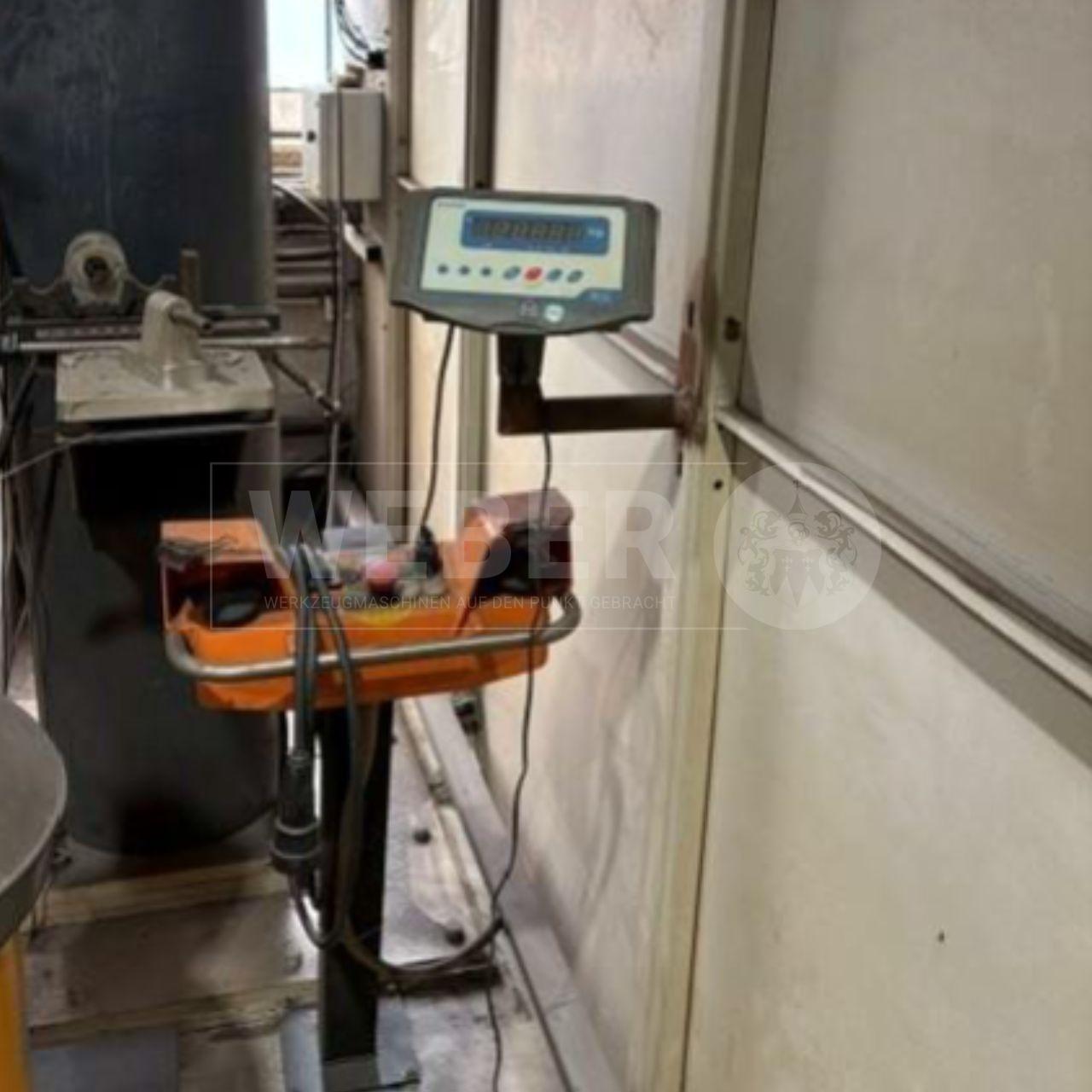

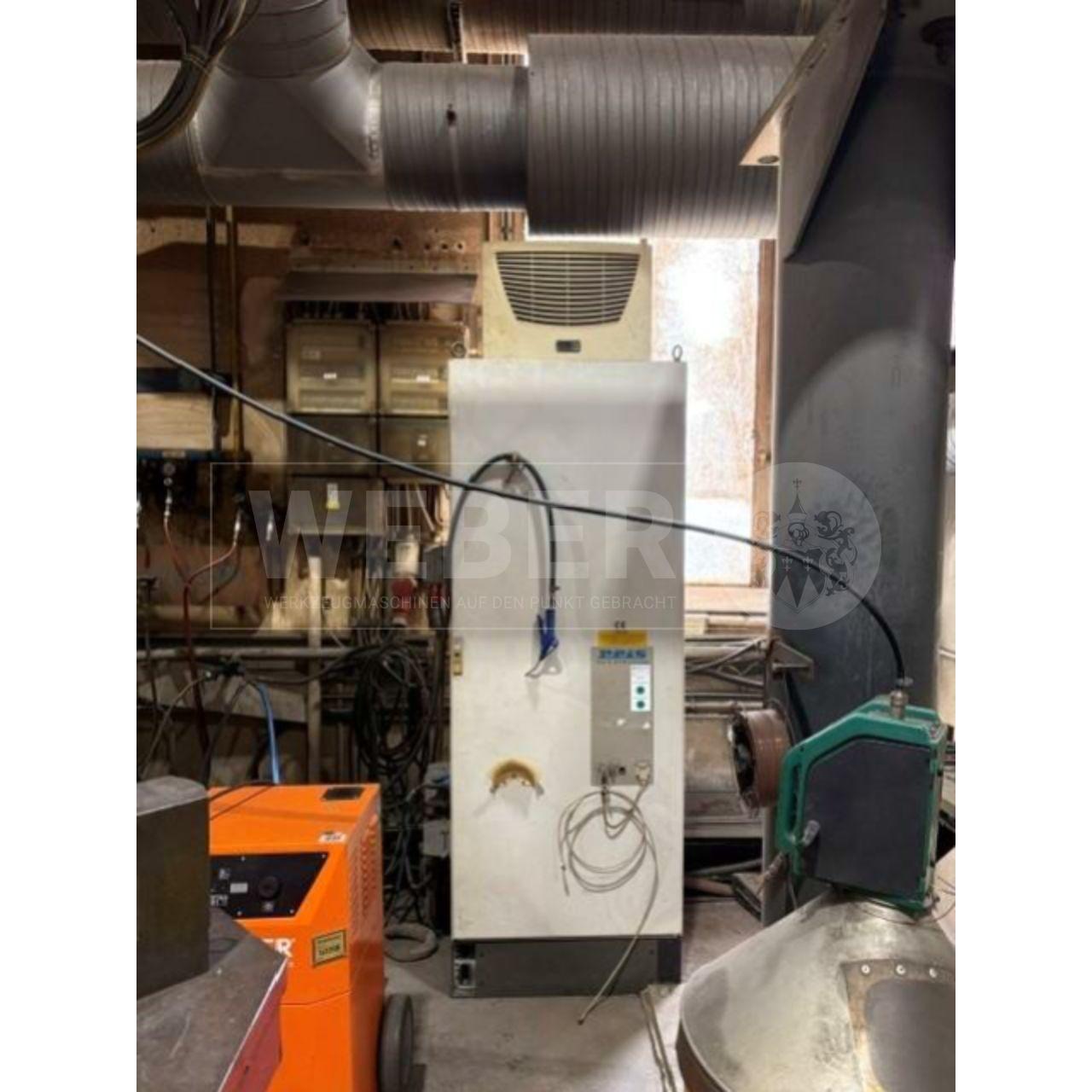

| Steuerung | REIS ROBOTICS Robotersteuerung im klimatisierten Schaltschrank; Bedientableau mit NOT-HALT, Betriebsartenwahl und Absaugungssteuerung; Handbediengerät (Teach Pendant) mit Display und Folientastatur |
Technische Daten der beiden Robia Schweißvorrichtunen RS-LS 300, Kombivorrichtungen
| Bauart | |

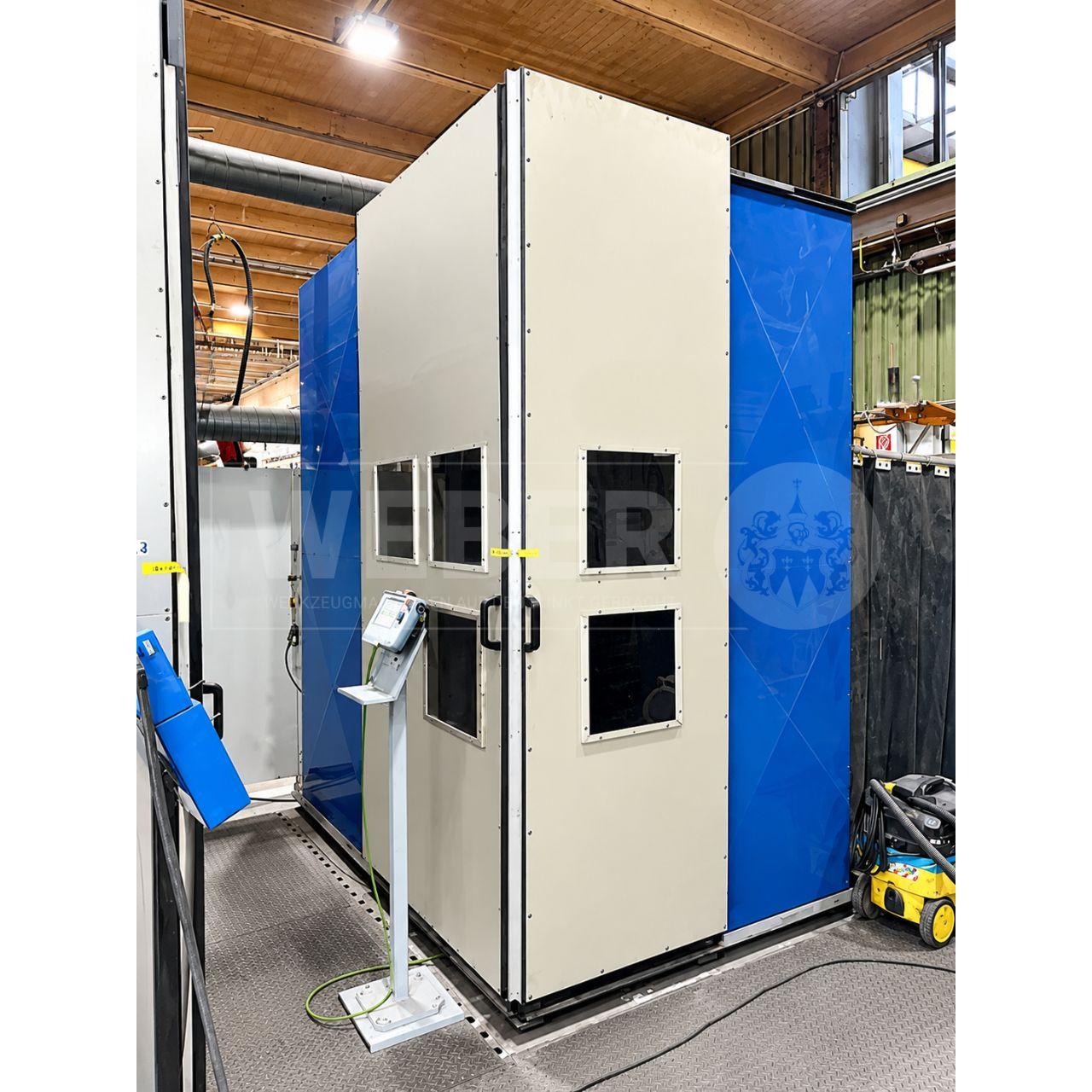

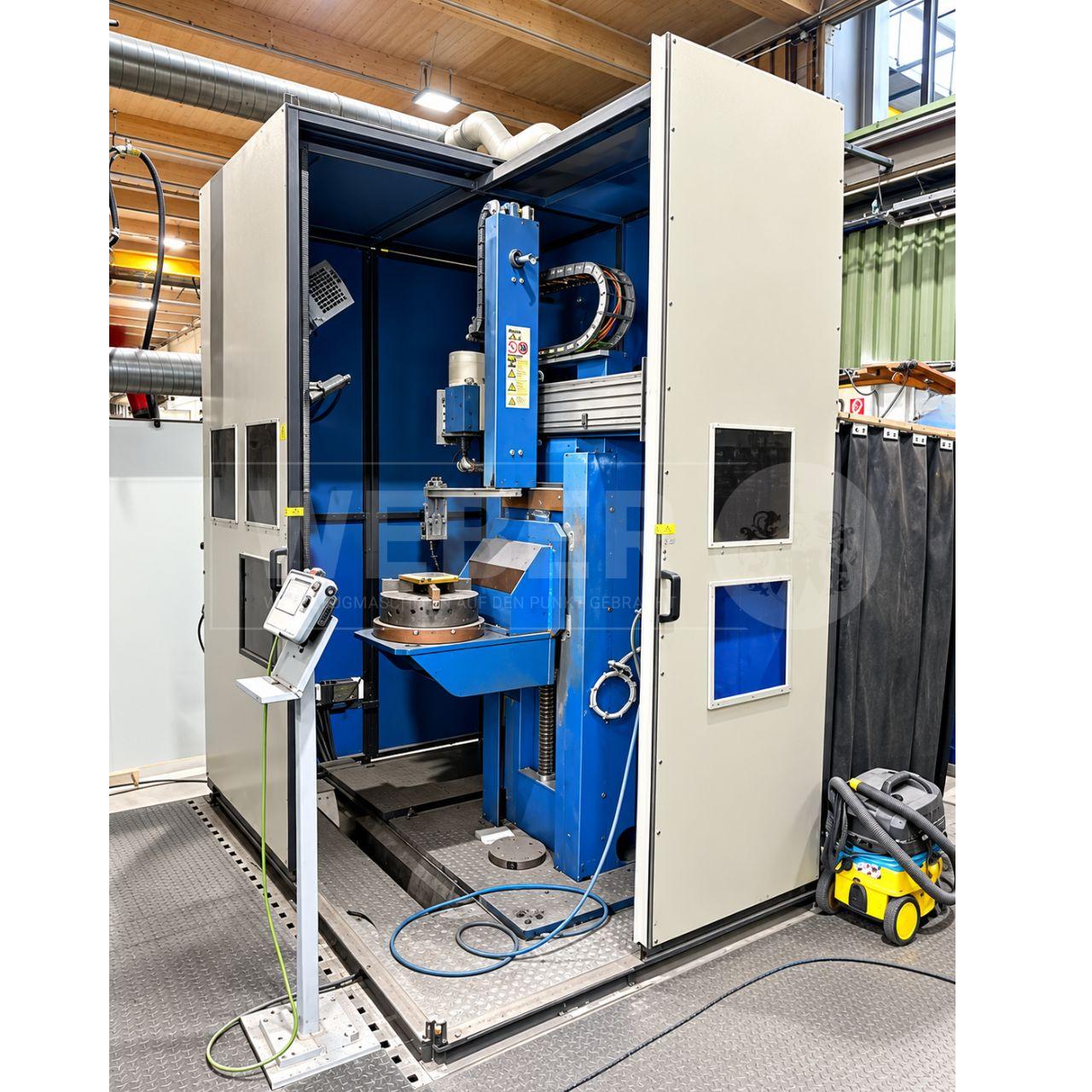

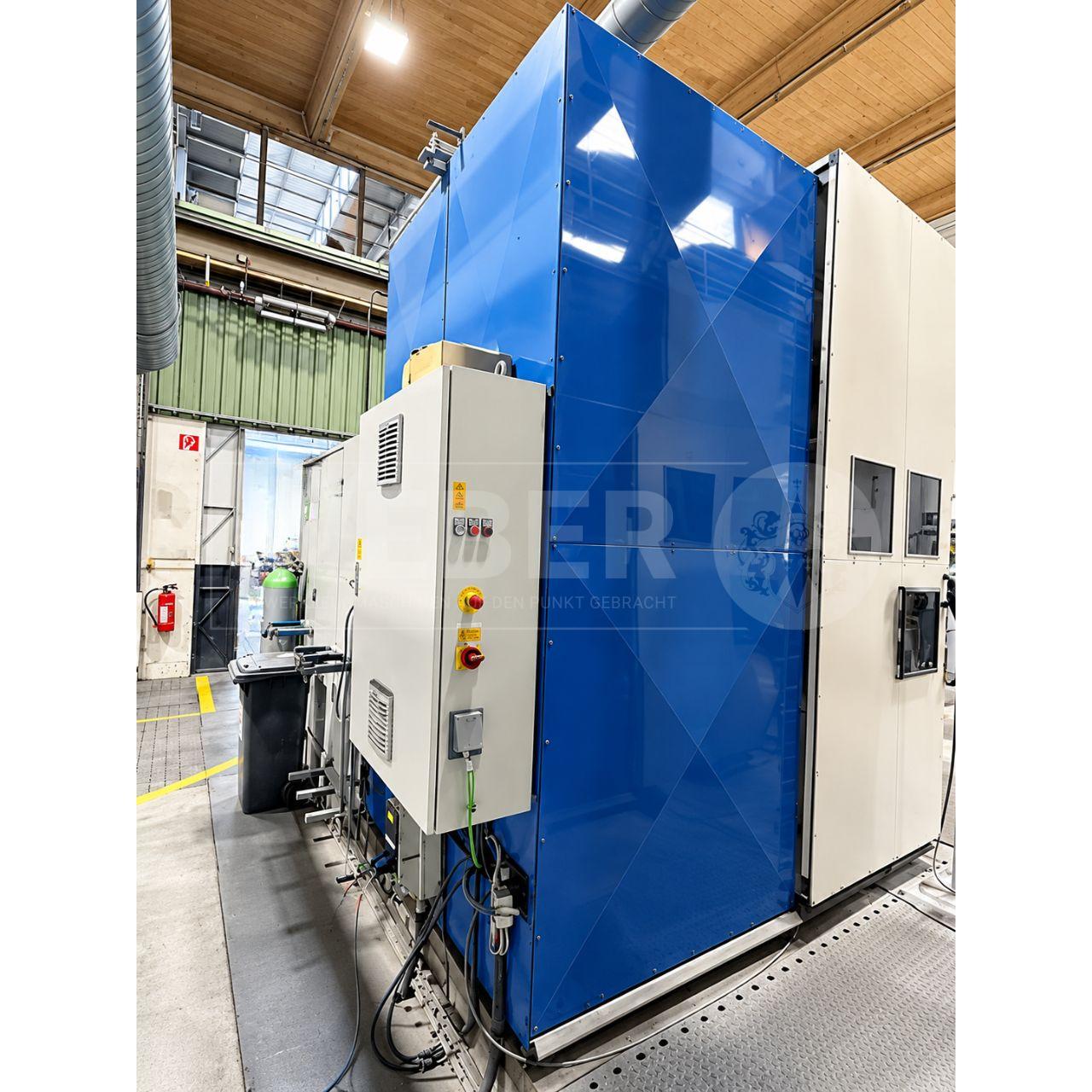

| Anlagentyp | Automatisiert Schweißvorrichtung - Kombivorrichtung für Rund- und Längsnähte (RS-LS) in geschlossener Kabine |

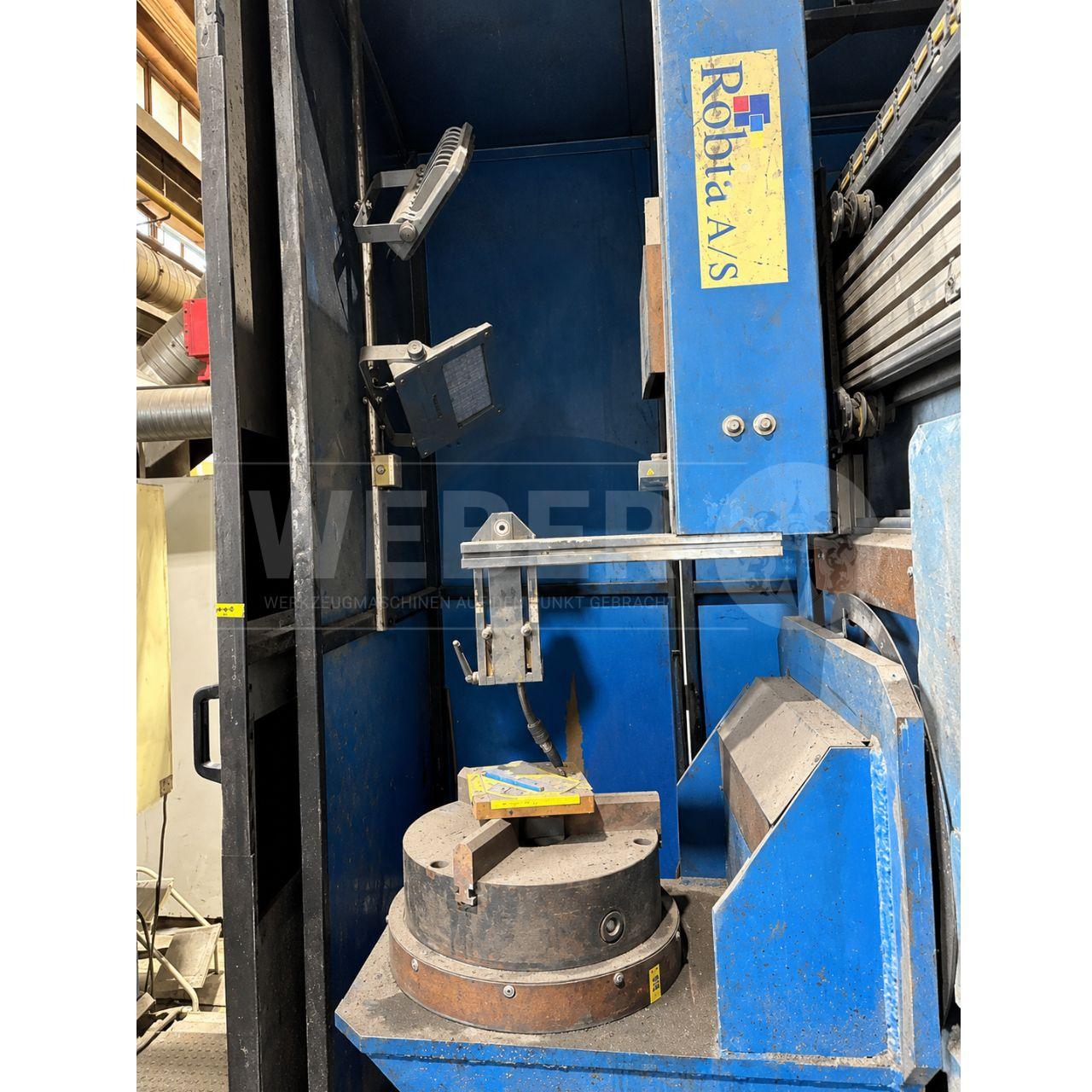

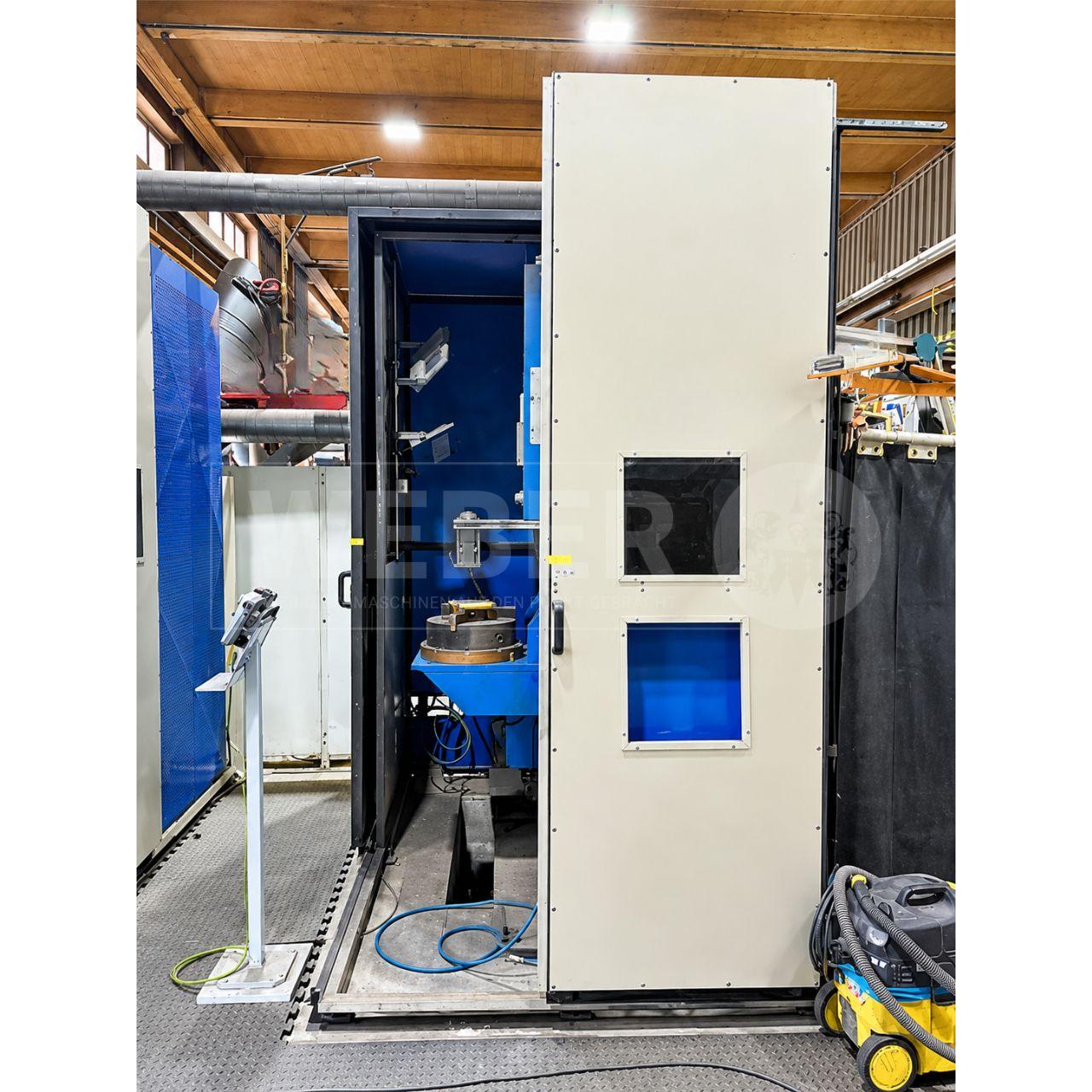

| Werkstückaufnahme | Dreh- und Kippeinheit mit Backenfutter (Spannfutter) |

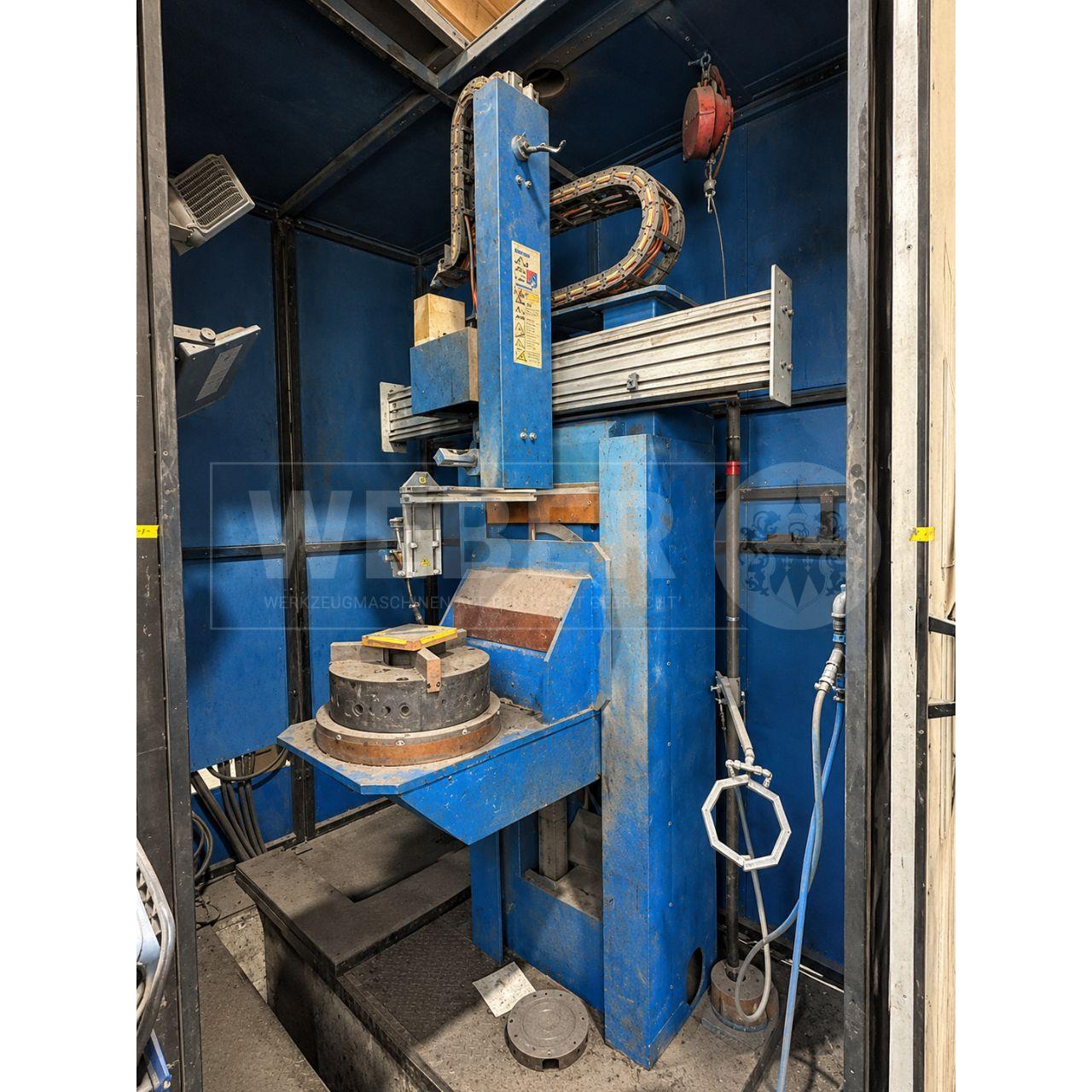

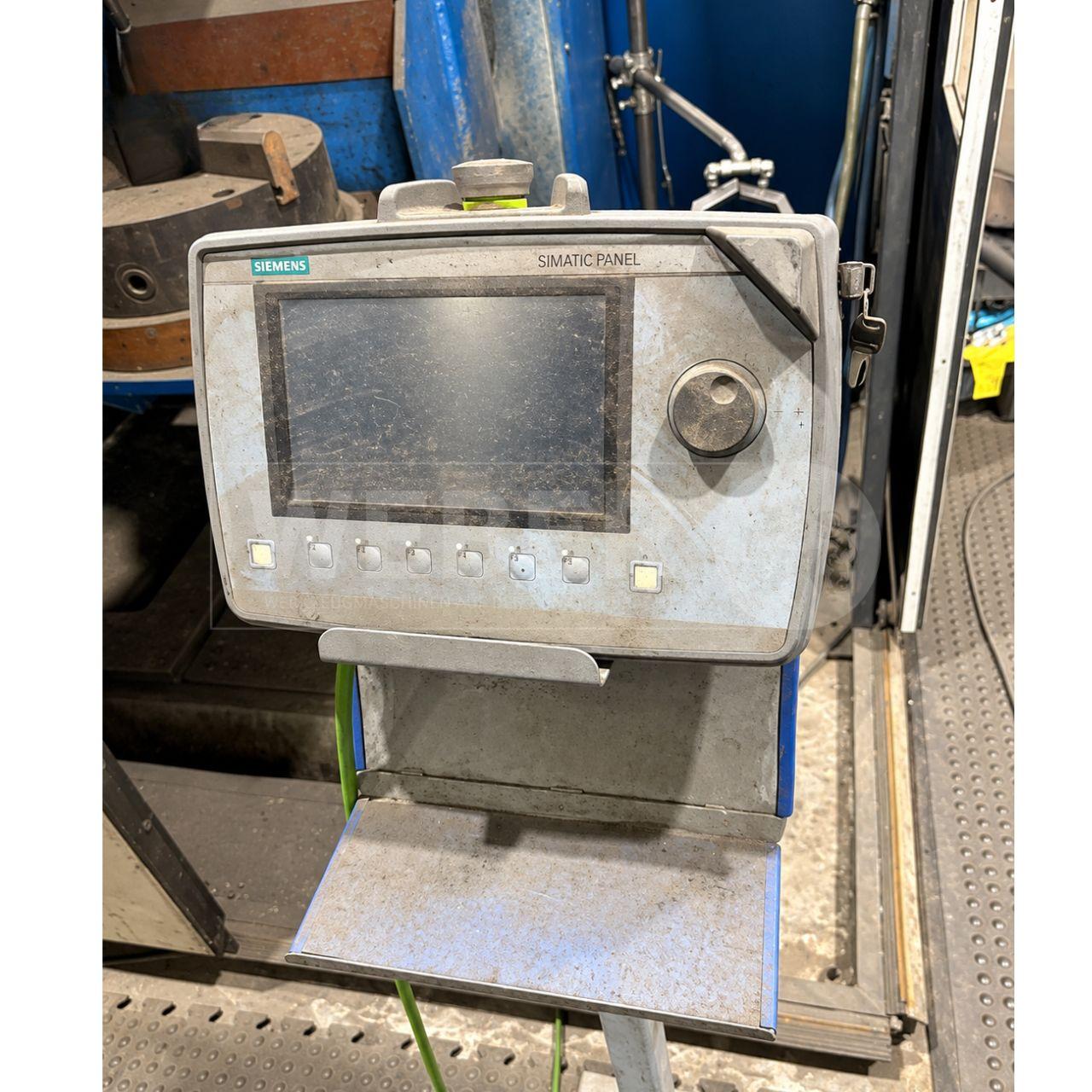

| Brennerführung | Kreuzschlittensystem für den Schweißbrenner (Horizontal- + Vertikalschlitten) |
| Arbeitsbereich | |
| Verfahrweg Horizontal-Brennschlitten | 1.200 mm (Servo) |
| Verfahrweg Vertikal-Brennschlitten | 500 mm (Schritt-/Servomotor) |
| Verfahrweg Höhenschlitten (Werkstückeinheit) | 700 mm (AC-Motor) |
| Schwenk-/Kippbereich | max. 160° (DC-Motor) |
| Backenfutter | Ø 400 mm Manuelles Spannen |
| Schweißprozess | |
| Schweißverfahren | Automatisiertes Schutzgasschweißen (Rund-/Längsnähte) |
| Schweißgerät / Stromquelle | nicht im Lieferumfang |
| Schutzgas-/Prozessansteuerung | Über Steuerung: Schutzgaswahl, Analogkanäle für Strom/Draht |
